      Analog Devices / Maxim Integrated MAX25510和MAX25511集成升壓轉換器數據手冊

      科技觀察員 ? 2025-06-27 11:23 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Analog Devices MAX25510和MAX25511集成升壓轉換器是4通道白光LED背光驅動器。這些Analog Devices轉換器具有集成的電流模式升壓轉換器，其工作開關頻率范圍為400kHz至2.2MHz，集成了擴頻功能。該器件可包含輸出通道相移選項，可進一步降低EMI。

      數據手冊：*附件：Analog Devices ， Maxim Integrated MAX25510和MAX25511集成升壓轉換器數據手冊.pdf

      特性

      • 啟動后，電池輸入電壓低至3V
        • 寬升壓占空比，支持低輸入 電壓
      • 升壓或SEPIC電流模式直流-直流控制器
        • 工作頻率范圍：400kHz至2.2MHz
        • 擴頻可用
        • 可以與外部時鐘同步
      • LED灌電流
        • 每串輸出電流高達120mA
        • 低OUT_穩壓，實現最佳效率
        • 可選輸出相移
      • 調光比：16667:1（200Hz時）
      • 用于LED電流折返的NTC輸入
      • 支持模擬調光
      • 內置自動漸變功能
      • FLTB輸出提供診斷信息
        • LED短路或開路
        • 熱關斷
        • 輸出欠壓
      • 緊湊型4mm x 4mm TQFN封裝
      • AEC-Q100 1級

      應用

      • 汽車儀表板
      • 汽車中央信息顯示屏
      • 汽車平視顯示器

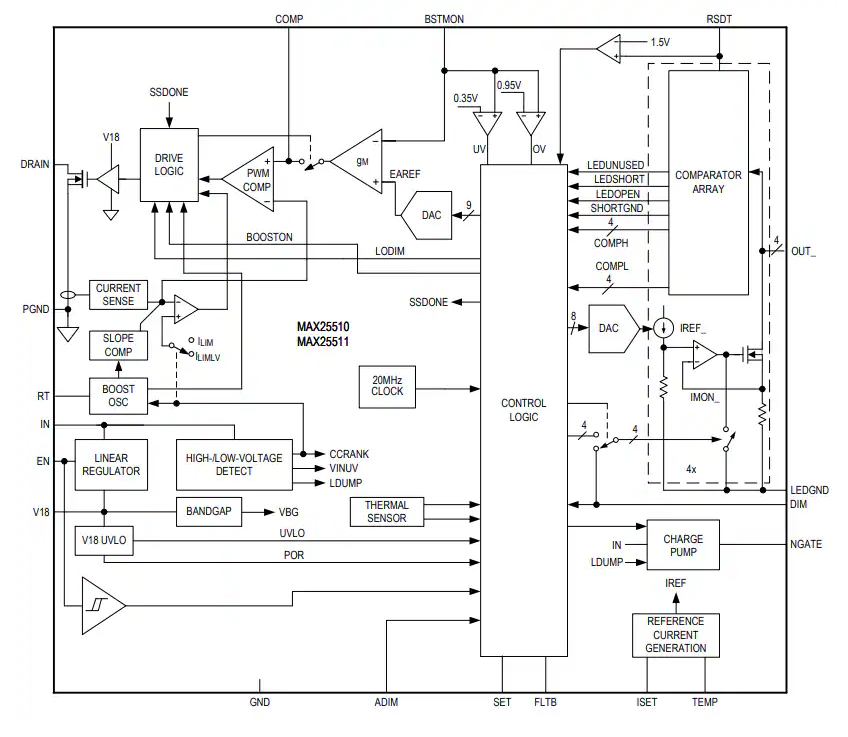

      框圖


      聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴
      • led驅動器
        +關注

        關注

        12

        文章

        1182

        瀏覽量

        74065
      • 升壓轉換器
        +關注

        關注

        2

        文章

        750

        瀏覽量

        35386
      • Analog
        +關注

        關注

        12

        文章

        9999

        瀏覽量

        58952
      收藏 人收藏
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

        評論

        相關推薦
        熱點推薦

        使用MAX25510和MAX25511混合調光

        本應用筆記概述了LED背光驅動器件電流調節的兩種不同方法。本文詳細介紹了MAX25510和MAX25511允許兩種方法組合使用的情況。
        的頭像 發表于 12-14 13:56 ?2593次閱讀
        使用<b class='flag-5'>MAX25510</b>和<b class='flag-5'>MAX25511</b>混合調光

        通過MAX25510和MAX25511實現混合調光

        本應用筆記介紹了對背光高亮度LED驅動器施加調光信號的不同方法。具體而言， MAX25510 和 MAX25511 是獨立的峰值電流模式控制LED驅動器，可驅動多達四個LED燈串；四個
        的頭像 發表于 06-14 17:05 ?1353次閱讀
        通過<b class='flag-5'>MAX25510</b>和<b class='flag-5'>MAX25511</b>實現混合調光

        MAX25512EVKIT: Evaluation Kit for the MAX25510/MAX25511/MAX25512 Data Sheet MAX25512EVKIT: Evaluation Kit for the MAX25510/MAX25511/MAX25512

        、數據手冊，更有MAX25512EVKIT: Evaluation Kit for the MAX25510/MAX25511/
        發表于 10-16 19:04
        <b class='flag-5'>MAX</b>25512EVKIT: Evaluation Kit for the <b class='flag-5'>MAX25510</b>/<b class='flag-5'>MAX25511</b>/<b class='flag-5'>MAX</b>25512 Data Sheet <b class='flag-5'>MAX</b>25512EVKIT: Evaluation Kit for the <b class='flag-5'>MAX25510</b>/<b class='flag-5'>MAX25511</b>/<b class='flag-5'>MAX</b>25512

        Analog Devices / Maxim Integrated MAX20026低壓降壓直流-直流轉換器數據手冊

        Analog Devices/Maxim Integrated MAX20026低壓降壓直流-直流轉換器
        的頭像 發表于 06-06 11:16 ?259次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>20026低壓降壓直流-直流<b class='flag-5'>轉換器</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX25255同步降壓轉換器數據手冊

        Analog Devices MAX25255同步降壓轉換器是雙路降壓轉換器，集成了高側和低側開
        的頭像 發表于 06-17 10:49 ?184次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>25255同步降壓<b class='flag-5'>轉換器</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX17645同步降壓直流-直流轉換器數據手冊

        Analog Devices MAX17645同步降壓直流-直流轉換器 集成了FET和補償元件。這些轉換
        的頭像 發表于 06-19 09:24 ?182次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>17645同步降壓直流-直流<b class='flag-5'>轉換器</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX20079 36V降壓轉換器數據手冊

        Analog Devices MAX20079 36V降壓轉換器是一款小型汽車級同步降壓轉換器，集成
        的頭像 發表于 06-19 09:48 ?175次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>20079 36V降壓<b class='flag-5'>轉換器</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX25239汽車用降壓-升壓轉換器數據手冊

        Analog Devices MAX25239汽車降壓-升壓轉換器具有集成半橋開關和固定輸出調節
        的頭像 發表于 06-20 14:44 ?196次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>25239汽車用降壓-<b class='flag-5'>升壓</b><b class='flag-5'>轉換器</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX77857降壓-升壓轉換器數據手冊

        Analog Devices MAX77857降壓-升壓轉換器是一款高效率、高性能轉換器，設計旨
        的頭像 發表于 06-22 10:41 ?146次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>77857降壓-<b class='flag-5'>升壓</b><b class='flag-5'>轉換器</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX25262/MAX25263車用微型降壓轉換器數據手冊

        Analog Devices MAX25262/MAX25263車用2A/3A微型降壓轉換器提供高達2A/3A電流的
        的頭像 發表于 06-22 14:12 ?198次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>25262/<b class='flag-5'>MAX</b>25263車用微型降壓<b class='flag-5'>轉換器</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX25540汽車顯示器電源解決方案數據手冊

        和LED背光驅動器可為滿足汽車顯示器電源要求提供雙芯片解決方案。Analog Devices MAX25540
        的頭像 發表于 06-23 14:32 ?101次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>25540汽車顯示<b class='flag-5'>器</b>電源解決方案<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX17291B高壓微功耗升壓轉換器數據手冊

        Analog Devices MAX17291B高壓微功耗升壓轉換器是一款低靜態電流 (I ~Q~ )
        的頭像 發表于 06-25 14:41 ?95次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>17291B高壓微功耗<b class='flag-5'>升壓</b><b class='flag-5'>轉換器</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX20474同步升壓轉換器數據手冊

        Analog Devices MAX20474同步升壓轉換器是一款高效直流-直流轉換器，在1A負
        的頭像 發表于 06-26 10:07 ?86次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>20474同步<b class='flag-5'>升壓</b><b class='flag-5'>轉換器</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX20474EVKIT轉換器評估套件數據手冊

        Analog Devices MAX20474EVKIT轉換器評估套件用于評估MAX20474同步升壓
        的頭像 發表于 06-26 10:21 ?86次閱讀

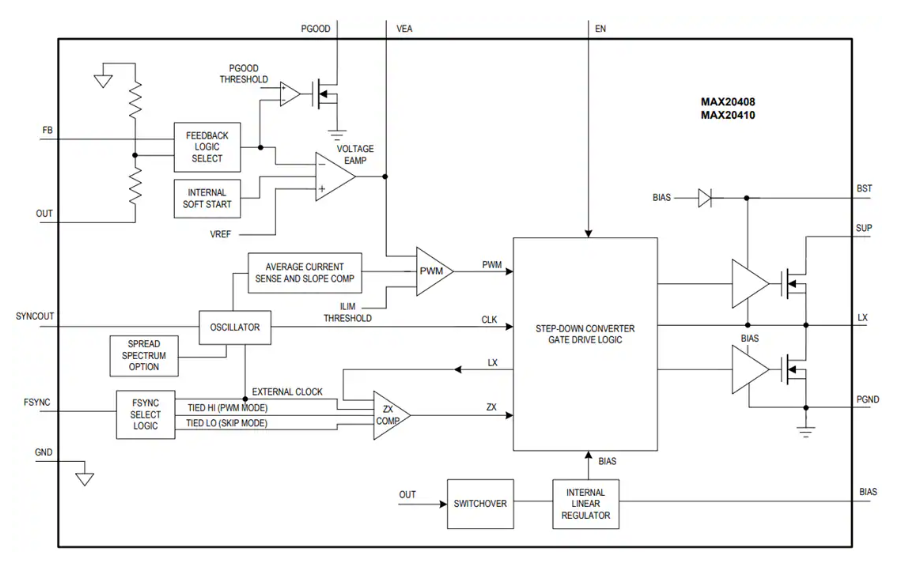

        Analog Devices / Maxim Integrated MAX20408/MAX20410全集成降壓轉換器數據手冊
