在新能源汽車電池管理系統、工業自動化控制及智能電網等高新技術領域，電池模組數據的實時采集需求正隨著電池組規模化發展呈現指數級增長。以新能源汽車為例，現代大型動力電池組普遍集成數百至數千個電芯單元，每個電芯均需實現電壓、溫度、荷電狀態（SOC）等核心參數的持續監測，由此產生的數據吞吐量呈指數級攀升。

盡管控制器局域網（CAN）總線憑借其卓越的實時性、抗干擾能力和傳輸可靠性等優勢，長期以來都是電池?cái)?shù)據傳輸?shù)闹髁鲄f(xié)議，但在應對超大規模電池組監測場景時，傳統處理器有限的CAN接口數量逐漸成為制約系統性能的瓶頸。

1、T536核心板，8路CAN-FD支持

在這樣的背景下，飛凌嵌入式基于全志T536處理器設計開發的FET536-C核心板便是一款十分理想的主控選擇—— FET536-C核心板原生支持4路CAN-FD接口，并可通過4路SPI轉CAN-FD接口進行擴展，直接滿足8路CAN-FD并行采集的需求！搭載主頻1.6GHz的4核A55架構CPU，使其具備線程級負載均衡能力。當面對8路CAN-FD并行接收產生的大量數據時，高性能CPU可將數據處理、中斷響應等任務合理分配至不同核心，避免單一核心負載過重。

2、多線程架構，構建高效數據鏈路

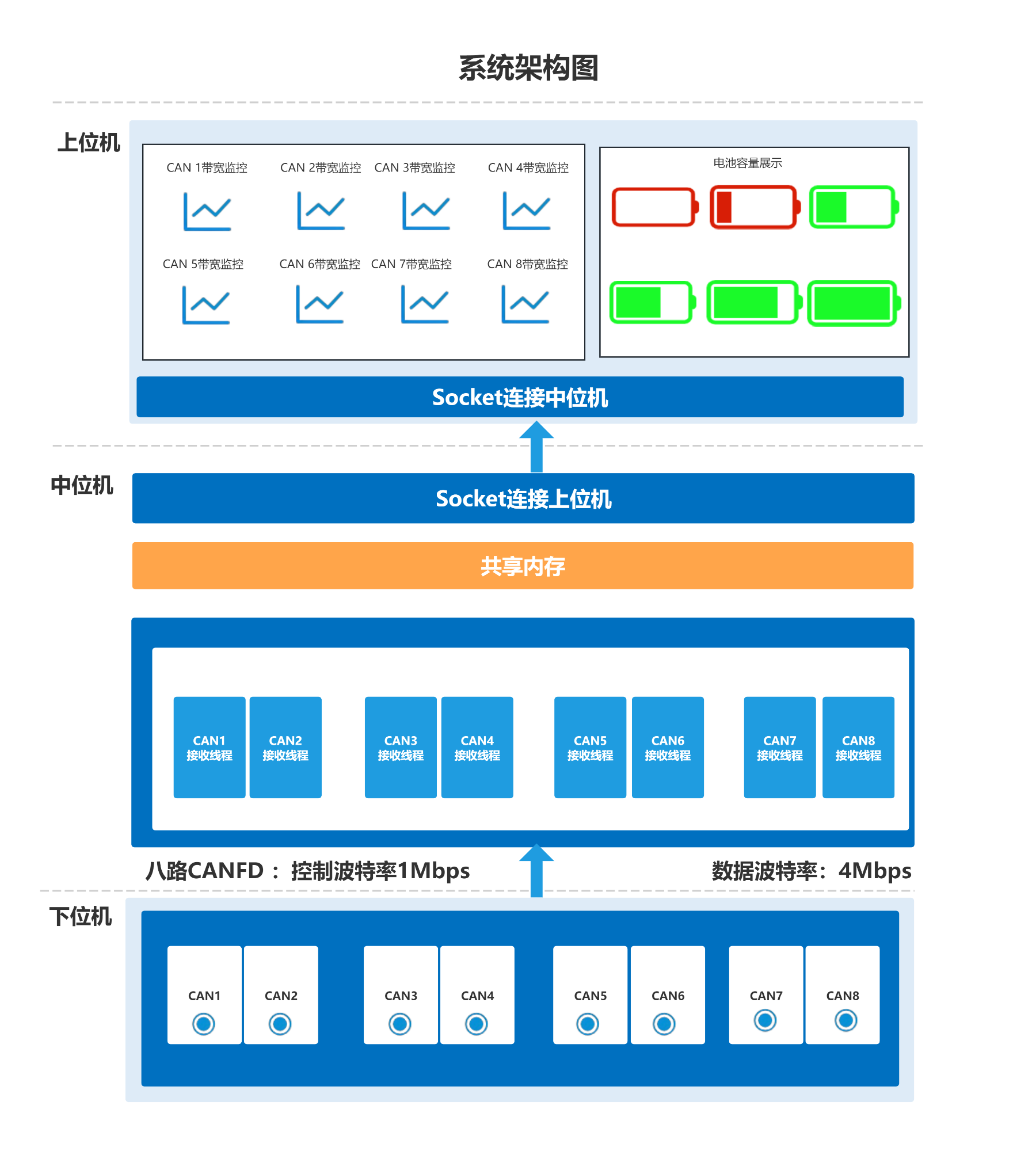

飛凌嵌入式基于FET536-C核心板設計了一套【8路CAN-FD技術展示方案】，它的架構分為下位機、中位機、上位機三級，通過協同工作實現實現8路CAN-FD并行處理。以下是系統框架圖以及各層功能詳解：

01下位機

下位機是系統中直接與電池接觸的部分，通常被稱為執行器或傳感器。下位機負責采集電池的實時數據，如電池電量、內阻等數據，并將這些數據上傳給中位機。本展示方案中，下位機的主要功能包括：

數據采集：采集8路CAN-FD數據；

模擬按鍵操控：按鍵模擬電池容量，每按一下循環增加電池容量，將電池容量信息發送至中位機。

02中位機

中位機在系統中扮演著承上啟下的角色，作為數據與通信中樞，一方面中位機通過下位機獲取底層的電池系統數據，另一方面負責向上位機匯報數據。中位機的主要功能包括：

數據接收：通過下位機獲取8路CAN-FD通道底層的電池容量數據和單位時間發送幀數，根據幀數分別計算出每個通道的帶寬數據并更新共享內存；

數據上傳：將計算出的帶寬數據和電池容量數據，通過Socket發送至上位機進行分析和界面顯示。

03上位機

上位機，是處于整個測試系統最上層的控制設備。上位機的主要功能包括：

數據接收：Socket連接中位機，接收來自中位機的帶寬和電池容量數據；

可視化界面顯示：界面展示帶寬變化曲線圖和實時電池容量，供用戶分析。

3、四大優化策略，提升性能上限

01通道性能調優

緩沖區擴容：擴大接收緩沖區，降低高負載丟包率；

CPU親和性綁定：避免資源爭搶?zhuān)瑢?shí)現負載均衡。

02并行處理優化

非阻塞I/O與批量讀取：避免線程阻塞，循環讀取所有待處理幀；

原子操作替代鎖：獲取各通道幀計數，消除鎖競爭帶來的性能瓶頸。

03通信協議增強

CAN-FD協議適配：啟用FD模式（數據段4Mbps），擴展幀、單幀承載數據量提升至64字節；

TCP可靠傳輸：避免客戶端斷開引發進程崩潰，支持?jǐn)嗑€重連機制。

4、效果展示，表現優異

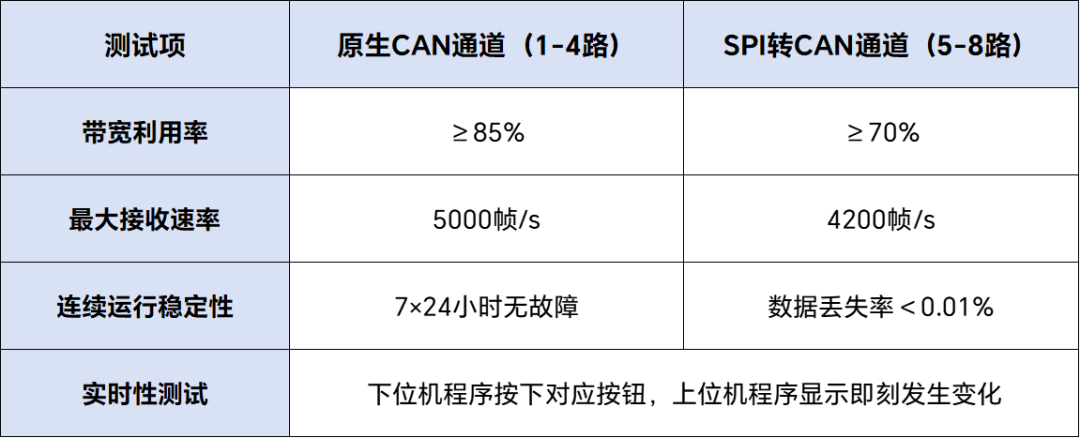

01核心指標驗證

02 實時監控效果

8路CAN-FD通道實時帶寬監控曲線，原生通道穩定在3.2-3.6Mbps，擴展通道穩定在2.9Mbps；下位機按鍵模擬電池容量逐漸增加或置0后再次增加，中位機快速響應接收并上傳至上位機，上位機界面可以即刻展示出相應變化。

03 應用價值

新能源場景：支持百電芯級電池組實時監控，數據延遲＜10ms；

工業自動化：8路并行采集滿足多設備協同控制需求，系統響應效率大幅度提升；

技術前瞻性：為下一代車載ECU、智能電網邊緣計算提供高帶寬通信范式。

5、總結

【基于飛凌嵌入式T536核心板的8路CAN-FD技術展示方案】通過多核架構優化、協議棧深度調優與并行處理技術，成功破解八路CAN-FD高帶寬接收難題。在新能源與工業領域數字化轉型浪潮中，該技術為海量數據實時采集提供了可復用的工程化解決方案，推動嵌入式系統向高并發、低延遲方向邁進。
