瑞薩RZ T2H是由2個R52核和4個A55核構成。支持LPDDR4，其傳輸可以達到3.2Gbps（1600 MHZ），總線寬度為32位，兩個rank，最大支持64Gb容量。

圖RZ T2H框圖

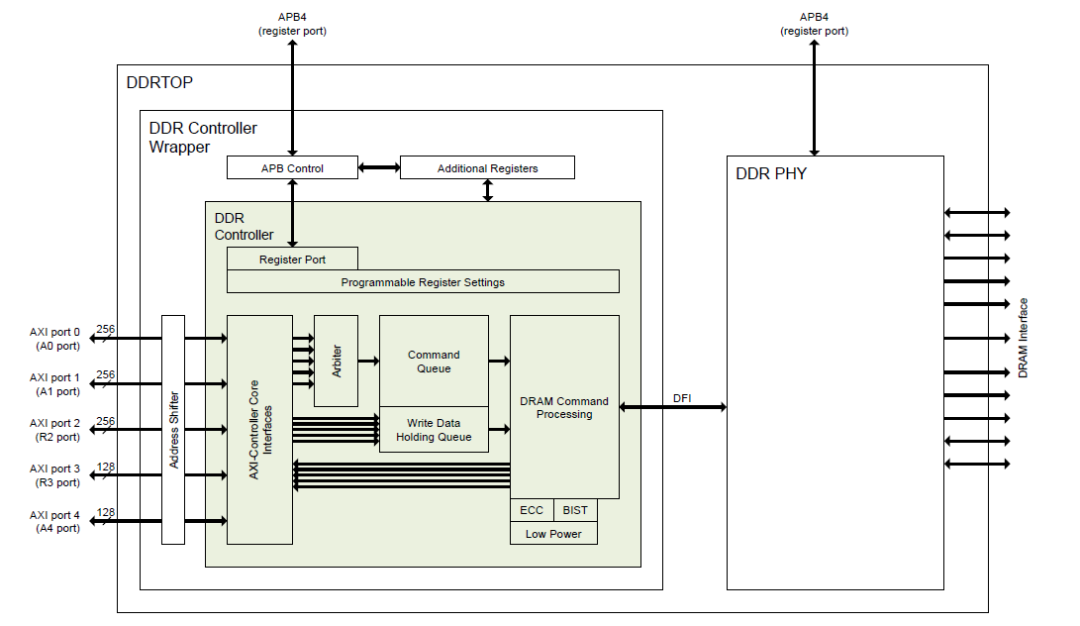

DDR的系統框圖

RZ T2H LPDDR4子系統是由MC （Memory Controller）和PHY構成，支持JEDEC標準 JESD209-4D。

其MC功能為：

完全流水線化的指令、讀數據和寫數據接口，用于連接內存控制器。

高級Bank預取功能，以提高內存吞吐量。

可編程寄存器接口，用于控制內存參數和協議，包括自動預充電（Auto Pre-Charge）。

控制器復位時可對內存進行完全初始化。

支持加權輪詢（Weighted Round-Robin）仲裁機制，用于仲裁來自多個端口的請求。

支持ECC（錯誤校正碼）功能，包括單比特和雙比特錯誤報告、單比特錯誤校正，并支持通過編程方式去除ECC存儲。

支持外部DRAM的內建自測試（BIST，Built-In Self Test）。

PHY的功能：

指令總線眼圖（Bus Eye）訓練，相對于時鐘信號CK進行校準。

寫入調平（Write Leveling），用于補償CK-DQS之間的時序偏差（Timing Skew）。

寫入訓練（Write Training），用于對DQs、DM和DQS進行去偏（Deskew）：

基于指令的FIFO讀/寫（WR/RD），支持用戶自定義模式（User Patterns）。

內部DQS時鐘樹振蕩器，用于確定是否需要周期性訓練以及所需的訓練幅度。

數據總線VREFDQ訓練，用于優化寫入信號質量。

讀取訓練（Read Training），用于對DQs、DM和DQS進行去偏：

通過DRAM模式寄存器（Mode Registers）進行DQ位（Bit）去偏訓練。

通過DRAM陣列進行DQS對DQ眼中心（Eye Centering）訓練。

通過PHY主接口自動執行周期性再訓練。

LVSTL（低電壓擺幅差分信號）I/O校準 及ODT（終端電阻）校準。

支持軟件可控的DQ位和AC位交錯（Swizzling），以優化數據傳輸。

瑞薩提供了一整套的工具，方便客戶根據自己的情況選擇LPDDR4的物料。

這一套工具，包括PCB設計指導、PCB驗證指導、硬件原理圖用戶指導手冊等。瑞薩官網上可以下載到IBIS文件和PKG Model文件，用于客戶更換DDR后的仿真工作。

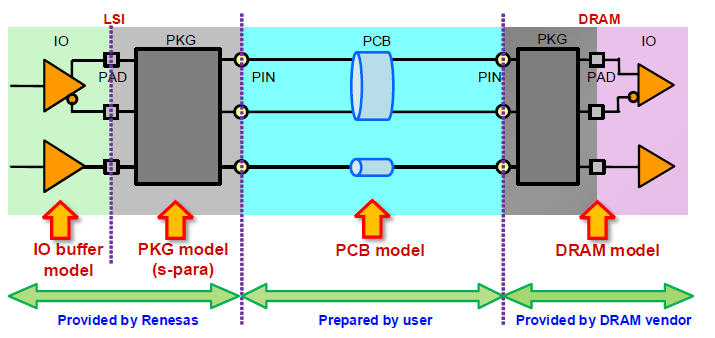

信號完整性模型

瑞薩提供I/O緩沖模型（IO Buffer Model）和封裝模型（PKG Model）。用戶需要準備PCB模型（PCB Model）。DRAM模型（DRAM Model） 由DRAM廠商提供。

同時，瑞薩提供了非常易用的gen_tool，幫助客戶生成新的swizzle文件。

用以生成支持客戶選擇DDR型號的flash loader，u-boot和Linux內核程序。

以下以某客戶將RZ T2H EVB上的美光MT53E2G32D4DE-046WT更換成海力士H54G36AYRVX246為例說明軟件適配過程（前提是PCB硬件Layout已經通過了SI/PI測試）

客戶將DDR顆粒大小從64Gb換成了8Gb，DQA/DQB的線序也做了調整。

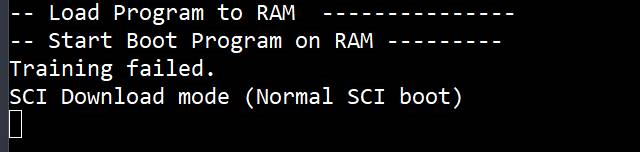

使用默認Flash Loader程序，通過Log可以看出，Training Failed：

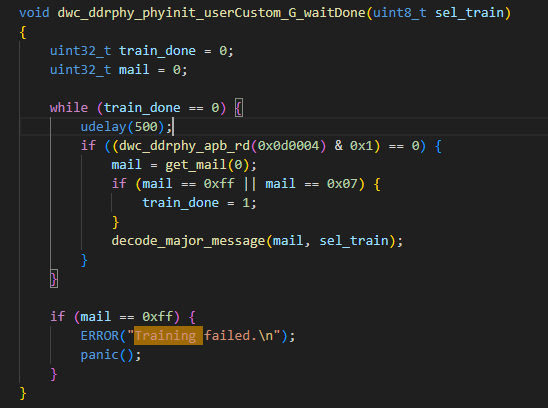

從Flash Loader源代碼中發現這個Fail的原因是DDR初始化失敗：

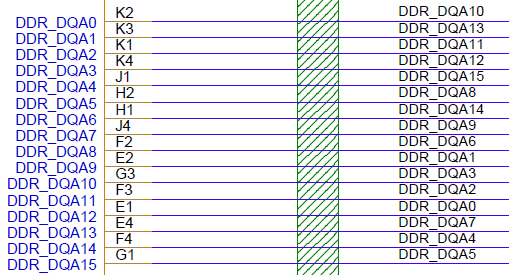

原理圖方面，T2H EVB的DQA是：

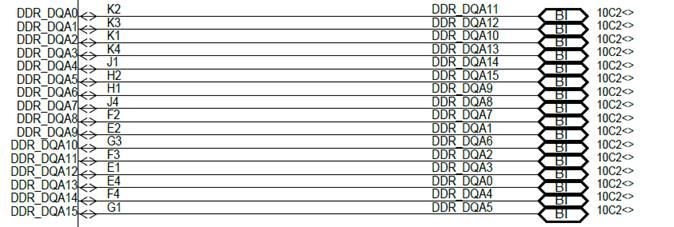

而客戶的DQA線序做了調整：

需要使用Renesas的DDR適配工具重新生成適配修改的代碼；

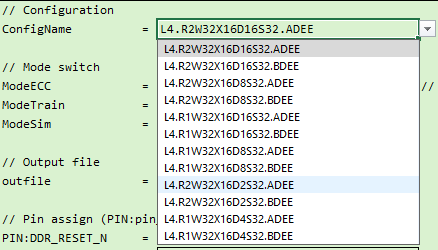

我們在gen_tool中，選擇L4.R2W32X16D2S32.ADEE，

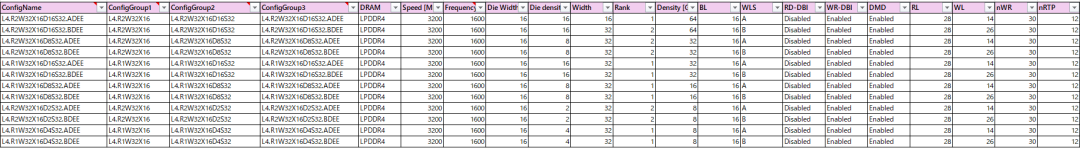

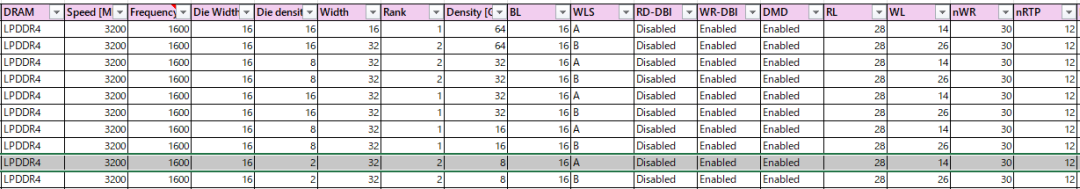

即各個參數如下表（淺色的一行）：

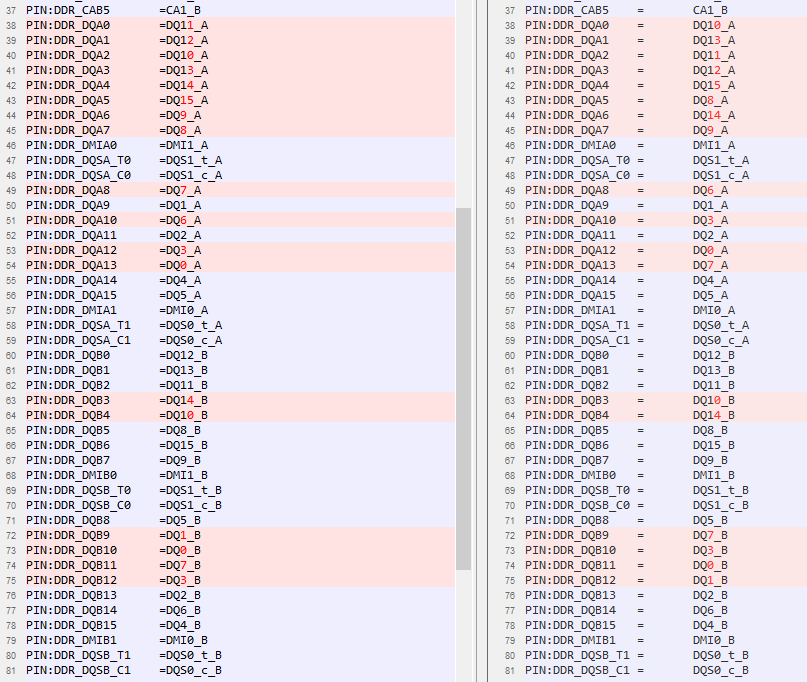

調整后，更換LPDDR4的差異主要集中在：DQA/DQB，以及DDR的顆粒密度上：

再運行gen_tool，生成rzt2h_param_ddrinit_reference_design_lpddr4.h文件。

將該文件拷貝到/flash_programmer/plat/soc/t2h/board/evk/src/lpddr4/，替換rzt2h_param_ddrinit_reference_design_lpddr4.h文件。

重新編譯，得到新的flash loader文件：

*./rzt2_flash_programmer/project/flash-programmer/src/output/HDR NM

*./rzt2_flash_programmer/project/flash-programmer/src/output/Flash_Programmer_SCIF_CR52_RZT2H_EVK.mot

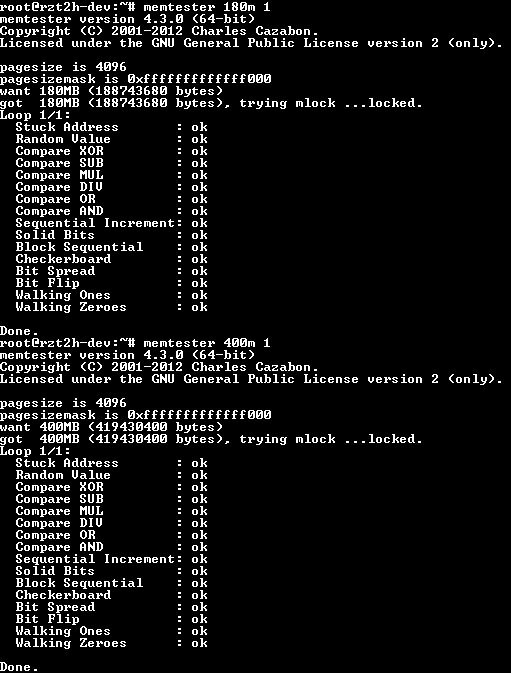

同時，需要在BL2，FIP（trust-firmware-a和uboot）和設備樹文件處，修改LPDDR4的驅動，重新用YOCTO構建uboot和內核、dtb文件。運行memtester 180m和memtester 400m驗證DDR更換是否成功：

驗證完畢，說明DDR更換的軟件和硬件都已成功。

簡要總結一下更換DDR流程：

1.硬件設計PCB階段，必須做SI/PI仿真。

2.通過瑞薩提供的工具生成DDR頭文件。

3.根據頭文件生成flash programmer。

4.生成FIP（包含uboot）文件。如果大小不同，需要修改設備樹文件。

RZ T2H完整的軟硬件設計規范、參考例程、工具等，請點擊下方鏈接獲取更多資料。
