Analog Devices MAX77857降壓-升壓轉換器是一款高效率、高性能轉換器，設計旨在用于需要2.5V至16V寬 輸入電壓范圍的系統。 MAX77857 6A降壓-升壓轉換器具有7A開關電流，在降壓模式和升壓模式下可分別提供高達6A和4A的輸出電流（升壓比≤1.3）。該降壓-升壓轉換器以PWM模式運行，并自動執行SKIP模式以提高輕負載效率。這些Analog Devices設備采用2.83mm x 2.03mm、35引腳/31引腳晶圓級封裝 (WLP) 和3.5mm x 3.5mm、16引腳倒裝芯片QFN封裝 (FC2QFN)。典型應用包括供電 (USB-PD) OTG、Qualcomm^?^ ? quick charge?、USB VBUS電源和 DRP端口、顯示屏電源、多達 3 節電池的鋰離子電池應用等等。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX77857降壓-升壓轉換器數據手冊.pdf

特性

• 寬輸入電壓范圍：2.5V至16V
• 默認輸出電壓
  • 5V，采用內部反饋電阻
  • 3V至15V，采用外部反饋電阻
• I^2^C - 啟動后可編程輸出電壓
  • 4.5V至15V，采用內部反饋電阻
  • 3.0V至15V，帶外部反饋電阻器
• 最大輸出電流
  • 高達6A降壓模式
  • 升壓模式：高達4A（升壓比≤1.3）
• 典型開關電流：7A
• R~SEL ~配置
  • I^2^C接口從地址
  • 開關限流閾值
  • 內部/外部反饋電阻
• I^2^C編程
  • 輸出電壓 (DVS)
  • 輸出電壓變化擺率
  • 開關電流限制閾值
  • 開關頻率
  • 強制PWM模式運行 (FPWM)
  • 電源正常 (POK) 狀態和故障中斷屏蔽
• 軟啟動
• 輸出有源放電
• 開漏電源正常 (POK) 監控器和故障條件中斷（僅限 MAX77857B/C）
• 保護特性
  • 欠壓鎖定 (UVLO)
  • 過流保護 (OCP)
  • 過壓保護（OVP）
  • 熱關斷 (THS)
• 不需要高密度互連 (HDI) PCB
• 工作溫度范圍： -40°C至85°C
• WLP-35、 WLP-31 和FC2QFN-16封裝選項

應用

• USB 供電 (USB-PD) OTG
• Qualcomm^?^ quick charge?
• USB VBUS電源和DRP（雙重角色電源）端口
• DSLR和DSLR鏡頭
• 顯示器功率
• 多達 3 節電池的鋰離子電池應用
• 筆記本、電腦和平板電腦

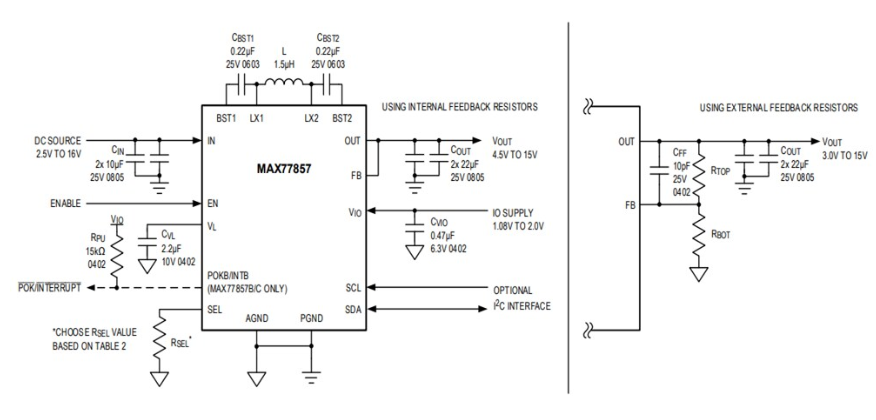

框圖
