■ 等效串聯電感（ESL）

在開關電源、電機驅動和射頻系統中，＞1MHz的電流測量精度直接決定系統性能。傳統方案依賴電流互感器（CT）或霍爾傳感器，卻常受限于相位漂移、磁飽和和帶寬瓶頸。而基于歐姆定律的分流電阻（CVR）因直接、低成本、寬頻響等優勢成為理想選擇——但一個隱藏的“殺手”卻讓高頻測量嚴重失真：等效串聯電感（ESL），即寄生電感。

一、ESL：高頻電流測量的隱形破壞者

寄生電感從何而來？

所有物理電阻均存在ESL，其本質是電流路徑的磁場儲能效應。關鍵影響因素：

封裝結構：長寬比越大（如1206＞0612），電感越高

內部走線：金屬箔電阻ESL＜厚膜電阻＜線繞電阻

PCB布局：電流回路面積擴大將疊加額外電感

高頻下的災難性影響

當頻率超過臨界點

ESL主導阻抗特性：

■1. 頻域失真：S21參數在轉折頻率后劇烈抬升（圖3實測：50mΩ電阻在15.1MHz處+3dB）

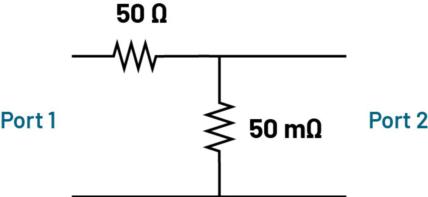

圖1. 一個簡單的分流電阻電路，配置用于在矢量網絡分析儀（VNA） 上進行S21測量。

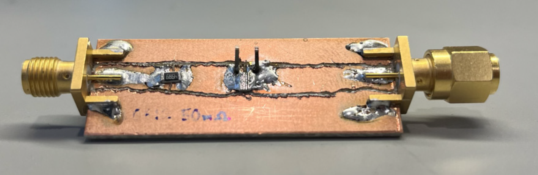

圖2. 圖1中的電路，帶有一個50mΩ的薄膜分流電阻器，采用0612封裝，安裝在夾具上。端口2連接在連接到PCB中心分流電阻器的方形引腳上。

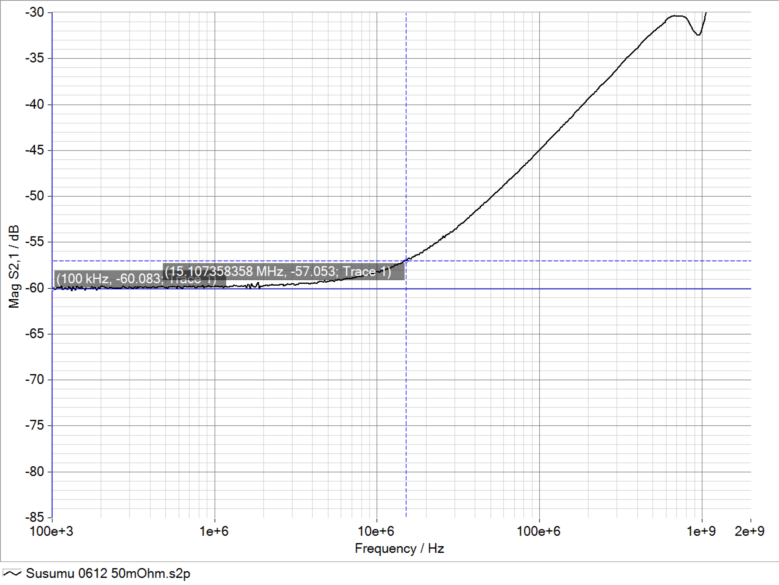

圖3. 圖1 中分流電阻器的VNA測量（S21）。光標指示的轉折頻率為15.1MHz。

■2.時域振鈴：階躍響應出現極端過沖（圖4藍線），導致：

- 峰值電流讀數虛高

- 開關損耗計算誤差＞15%

- EMI噪聲預測失效

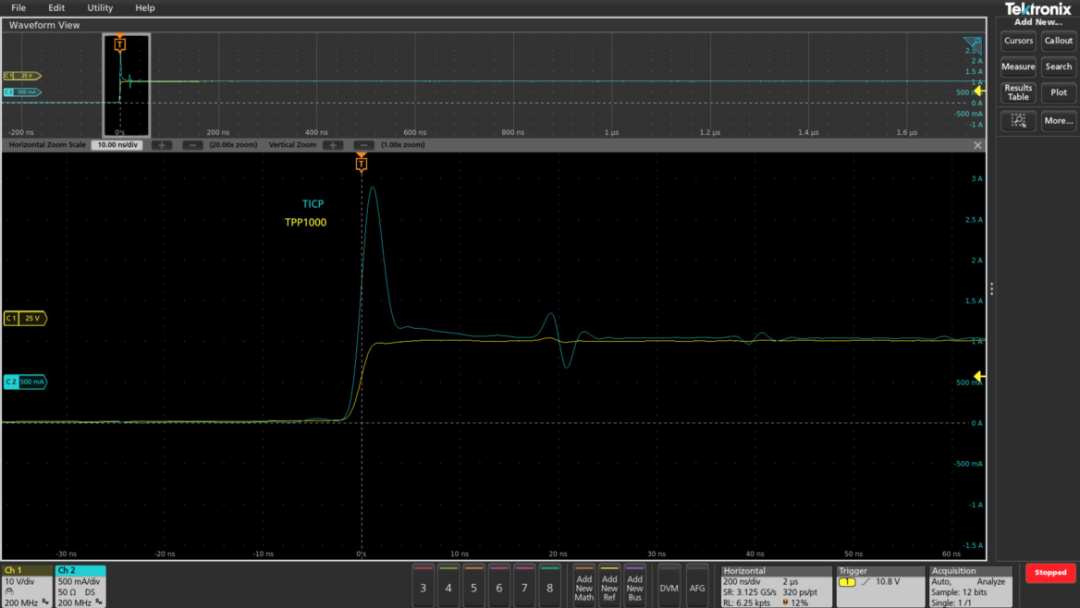

圖4. 快速階躍發生器邊沿的測量。黃色跡線是使用連接到發生器輸出的1GHz無源探頭測量的。藍色跡線來自測量50mΩ分流電阻兩端電壓的電流分流探頭，該分流器連接到同一個發生器輸出。

二、3重防御：ESL補償技術解析

第一層：硬件選型優化

所有物理電阻均存在ESL，其本質是電流路徑的磁場儲能效應。關鍵影響因素：

第二層：并聯降感技術

將N個相同CVR并聯：

- 總電阻：

- 總電感：

（N倍帶寬提升）

第三層：RC補償濾波器（核心技術）

■原理：在CVR兩端并聯RC網絡，引入極點抵消ESL零點 (如圖5&6)

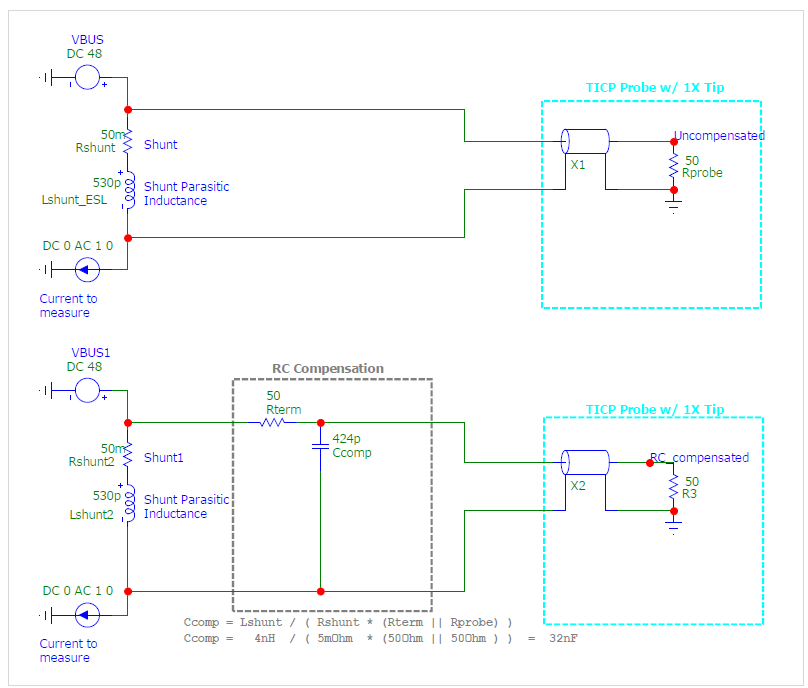

圖5. 在上部模型中，迭代估計ESL值，直到在AC仿真中復現15.1MHz轉折頻率。在下部模型中，一個R=50Ω的RC濾波器被插入電路中，以抵消分流器中的寄生電感。這兩個仿真的結果如圖5所示

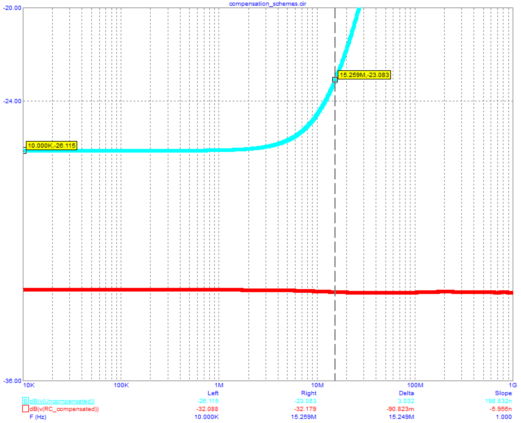

圖6. 上部藍色跡線顯示了未補償分流器對AC分析的響應，轉折頻率為15.3MHz。下部跡線顯示了添加RC濾波器后同一電路的平坦得多的響應。

■設計公式：

■實例（泰克實測）：

- 目標CVR：50mΩ, ESL≈4nH

- 計算值：

（Rterm=50Ω）

- 效果：帶寬從15MHz→130MHz（圖7），過沖衰減＞80%（圖8）

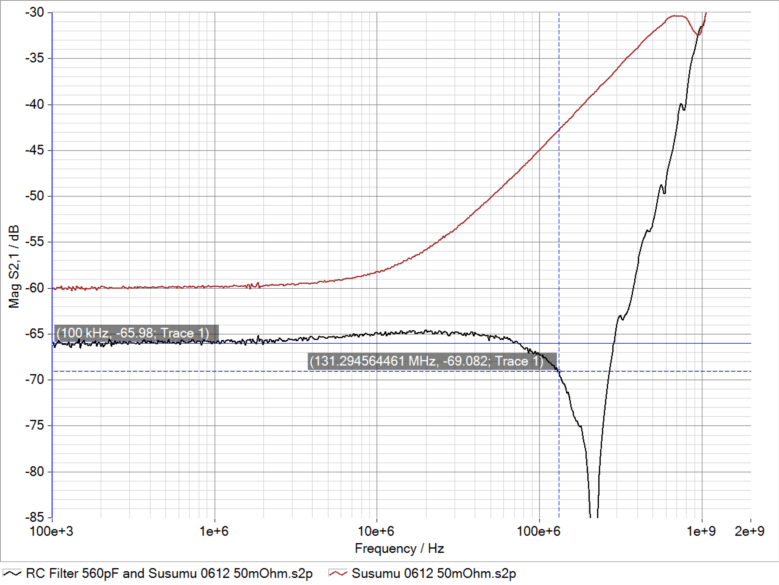

圖7. 上部（紅色）跡線代表未補償分流電阻器的頻率響應。下部（黑色）跡線代表帶RC補償的組合網絡的頻率響應。

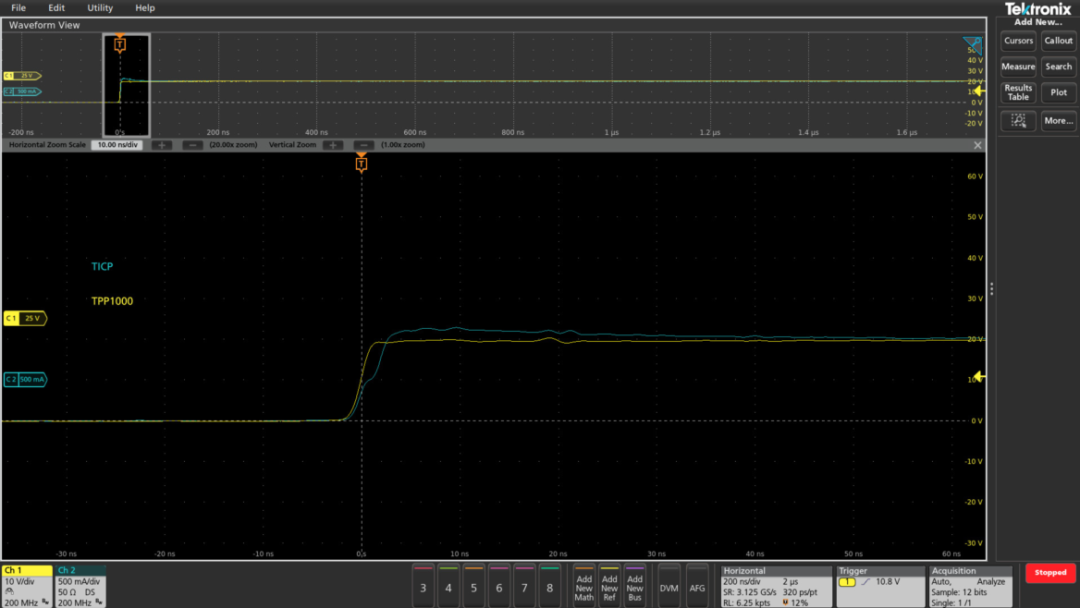

圖8. 快速階躍發生器邊沿的測量，類似于圖5，但在分流器兩端應用了低通RC濾波器。黃色跡線是使用連接到發生器輸出的1GHz無源探頭測量的。藍色跡線來自測量安裝了低通濾波器（R=50Ω，C=547pF）的50mΩ 分流器兩端電壓的電流分流探頭。

三、關鍵驗證：如何實現精準測量？

測量工具選擇

? VNA：掃頻測量S21參數，定位-3dB點

? 隔離電流探頭：推薦泰克TICP系列

- 140dB CMRR（消除共模干擾）

- 1000V隔離電壓（支持高壓總線測量）

- 1GHz帶寬（保障時域保真度）

測試陷阱警示

1. 避免使用普通電壓探頭直接測CVR——引線電感引入額外誤差

2. RC濾波器需貼近CVR焊接（＜5mm），否則走線電感破壞補償效果

3. ＞200MHz時需考慮電容寄生電感

四、工程師實踐指南

步驟1：計算最小允許阻值

（例：若ADC檢測電壓100mV，Imax=10A → Rs≥10mΩ）

步驟2：選擇低ESL封裝

優先選用0612（Susumu PRL系列ESL＜1nH）或四端子貼片電阻

步驟3：RC補償參數速算

結語

通過“低感選型+并聯降感+RC補償”三重技術，分流電阻的可用帶寬可擴展8倍以上。這使CVR能夠替代傳統CT方案，在GaN/SiC快開關電路中實現ns級電流波形精準捕獲，為高效率電源設計、電機預測性維護等場景提供核心數據支撐。
