高速先生成員--王輝東

林如煙說PCB工程部好神密，天天看大家匆匆忙忙，早出晚歸，他們在忙什么呢。

趙理工附和道：“我也想知道。”

大師兄說要不我來說道說道。

PCB工程部被人形容為：

在PCB方寸之間藏乾坤，將設計和生產牽紐帶。

從圖紙到實物的橋梁，把控精度與質量。

PCB 工程部坐鎮中央，讓電子產品閃耀光芒。

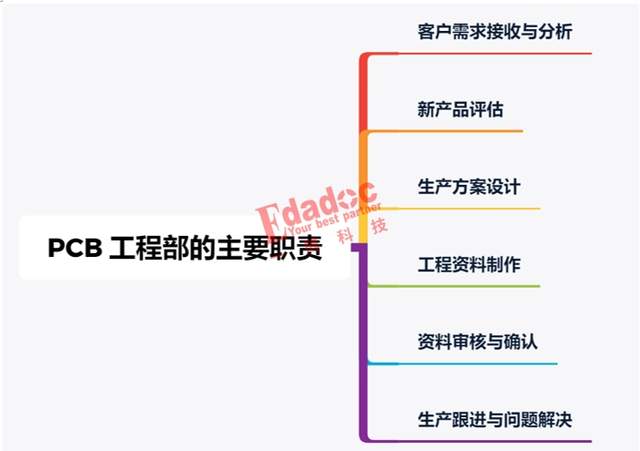

那么PCB工程部的主要職責是什么呢

1. 客戶需求接收與分析

當市場部門從客戶處獲取訂單后，會將客戶提供的相關文件（如 PCB 設計文件、技術規格書等）轉交給工程部。工程師們會仔細分析這些資料，從機械外形圖、鉆孔圖、分孔圖、線路內外層圖、阻焊圖、文字標識圖等各個方面進行審查。若在審查過程中發現疑問，如設計是否符合本廠生產工藝能力、元件布局是否合理、線路是否存在短路或斷路風險等問題，會及時與客戶溝通確認。

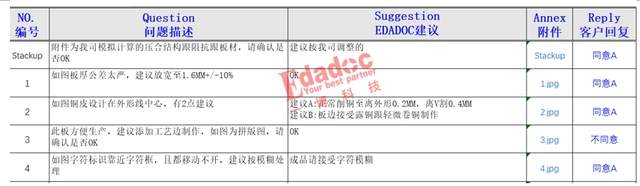

評估溝通EQ

2. 新產品評估

通過全面評估設計文件，為后續生產方案的制定提供依據。

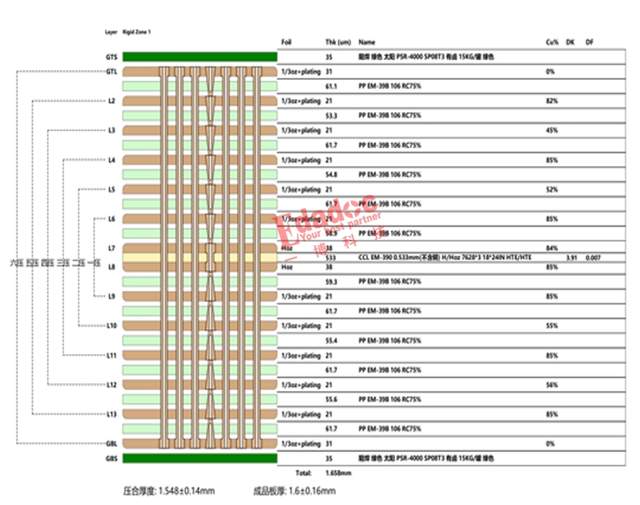

比如我司制作的6階HDI層疊方案。

3. 生產方案設計

MI 工程師會同主管或 CAM 工程師針對產品進行整體方案設計。這需要綜合考慮多個方面，例如：

治具設計：根據電路板的生產需求設計測試治具或工程測試資料（如測試架和飛針等）

孔位設計：檢查孔離板外型的距離是否足夠，孔間距，背鉆到線的間距是否滿足生產等，判斷是否需要添加防爆孔、緩沖孔等特殊孔位，確定哪些孔需要鉆出以及鉆孔的順序和方式。

排版方式：考慮如何在基板材料上進行排版，以提高材料利用率，降低生產成本，同時方便后續生產作業，提高生產效率。

4. 工程資料制作

MI 文件編制：MI 工程師根據產品設計要求和生產方案，詳細編寫制造指示（MI，Manufacturing Instruction）文件。文件中會注明產品的各項生產參數，如線路線寬線距（包括生產時需加大的線寬線距以及 IC 線寬線距等特殊位置的標注）、鉆孔參數、阻焊和字符印刷要求等。此外，還會附上生產所需的各種圖紙，如排版圖、鉆孔表、分孔圖、模具圖等。

鉆帶編輯：CAM 工程師調取轉好的 Gerber 資料進行鉆帶的編輯。在制作鉆帶過程中，要仔細檢查排版間距是否合適（如涉及鑼板工藝，需留夠合適間距），確定啤向是否一致，核對鉆咀的排刀數、每把刀的鉆孔數、總孔數以及槽孔個數等是否與 MI 工程師提供的數據吻合。如有疑問，及時與 MI 工程師或部門主管溝通商討。

菲林制作：MI 組將原稿菲林外發光繪，一般要求線路出正負片，分孔、防焊、文字出正片。制作完成的菲林需經過嚴格檢驗，確保圖形的準確性和清晰度。同時，在菲林上要注明相關信息，如原稿線寬線距、生產時調整后的線寬線距等。

5. 資料審核與確認

完成工程資料制作后，首先由工程部內部進行自檢，檢查各項資料是否完整、準確。自檢通過后，將相關資料提交給質量保證工程師（QAE，Quality Assurance Engineer）進行審核。QAE 會對 Gerber 文件、MI 文件、鉆帶等資料進行全面審核，確認無誤。

6. 生產跟進與問題解決

在生產過程中，工程部需要密切跟進生產進度，及時解決生產線上出現的各種技術問題。例如，如果生產過程中發現鉆孔位置偏差、線路蝕刻不良，阻焊曝光不足等問題，工程部人員需要迅速分析原因，可能是工程資料有誤，也可能是生產設備參數設置不當或設備故障。一旦確定問題根源，工程部會協同生產部門、設備部門等相關部門采取相應措施進行調整和修復，確保生產能夠繼續順利進行。同時，工程部還會收集生產過程中的反饋信息，對生產數據進行分析，以便不斷優化生產工藝，提高產品質量和生產效率。

MI是Manufacturing Instruction的縮寫，中文稱為生產制作指令或生產制作指示，它是工程設計人員根據客戶技術文件（如Gerber/鉆孔文件）制定的生產指導體系，用于規劃工藝路線和控制生產過程，它在PCB生產中起橋梁和紐帶作用。

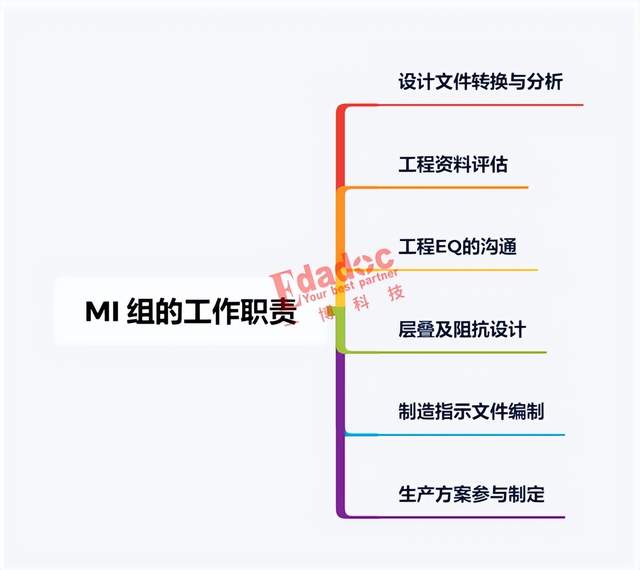

MI的主要職責如下：

設計文件轉換與分析：將客戶提供的 PCB 設計文件準確轉換成適合生產的 Gerber 格式，并對文件進行詳細分析，識別其中可能存在的問題，如設計與本廠生產工藝不兼容、元件布局不合理等，并及時與客戶溝通解決。

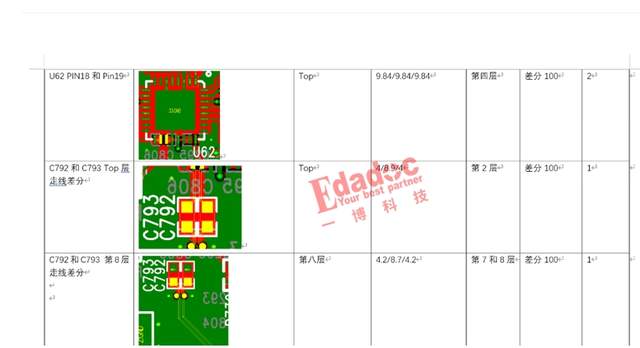

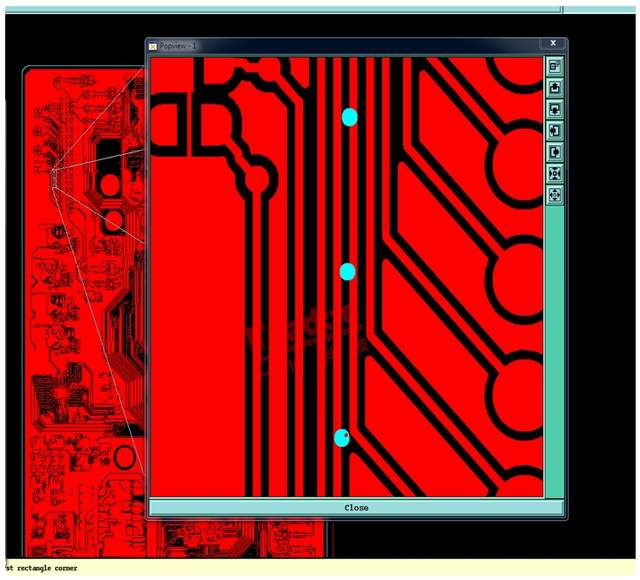

如下圖資料異常

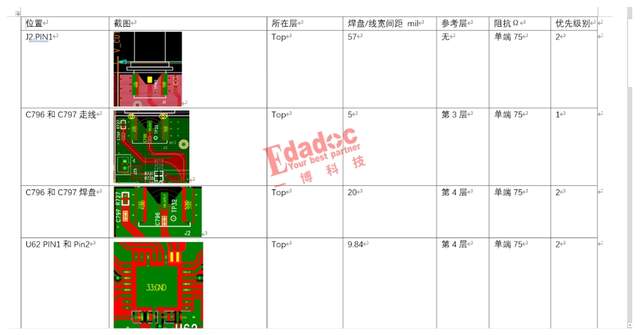

生產資料的評估

制造指示文件編制：

根據產品設計要求、生產工藝條件以及與客戶溝通確認后的結果，編寫詳細且準確的制造指示（MI）文件。MI 文件是生產過程中的重要指導文件，涵蓋了從開料、鉆孔、線路制作、阻焊、字符印刷到最終成型等各個生產環節的具體要求和參數設置。

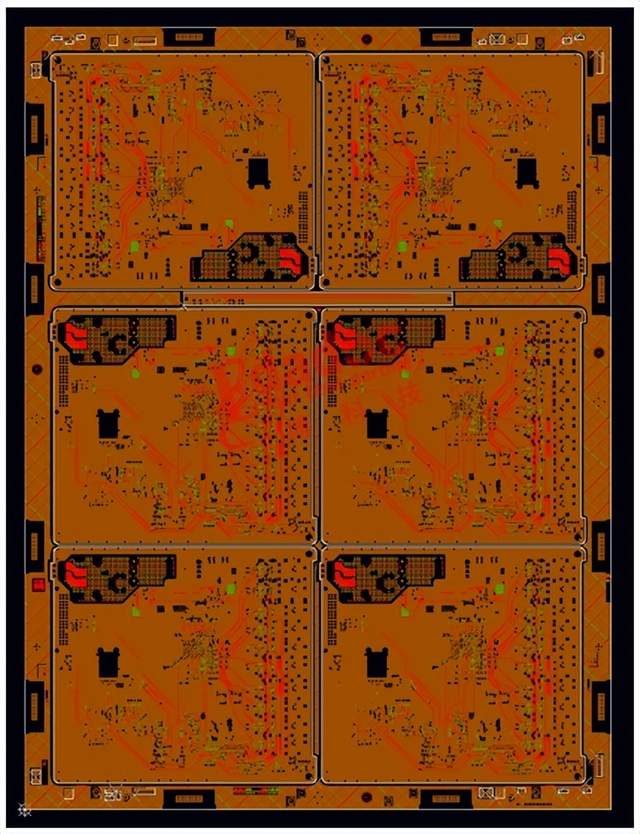

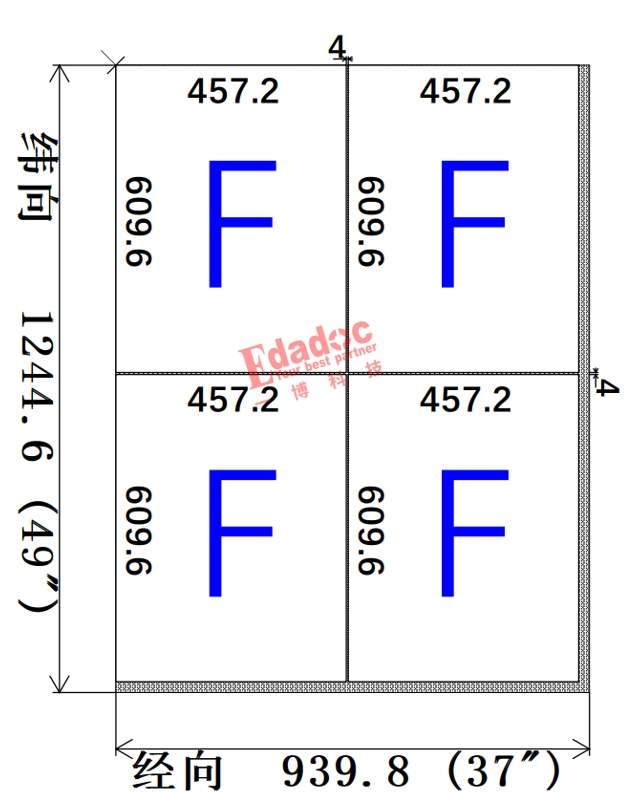

PCB開料圖

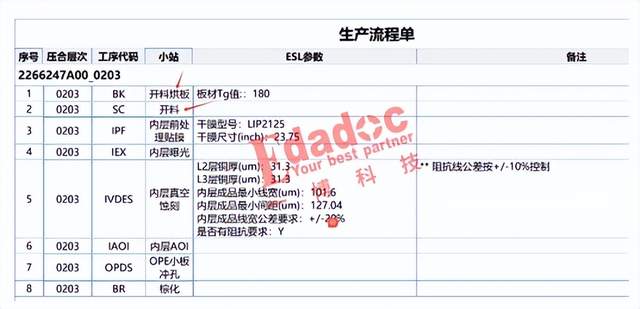

生產流程指示：

? 生產方案參與制定：會同主管或 CAM 工程師共同制定產品的生產方案，從降低生產成本、提高生產效率和產品質量的角度出發，對模具設計、孔位設置、排版方式等方面提出專業建議并參與決策。

特殊要求標注與溝通：在 MI 文件中詳細列出各種特殊要求，如某些特殊元件的安裝要求、對線路阻抗的特殊控制要求等，并確保這些特殊要求能夠準確傳達給生產部門以及其他相關部門，保證生產過程能夠滿足客戶的特殊需求。

工作重點：準確理解設計意圖，將其轉化為清晰、詳細且符合生產實際的制造指示，是 MI 組工作的核心重點。同時，及時解決設計文件中的潛在問題，確保生產過程的順利進行，也是 MI 組工作的關鍵所在。

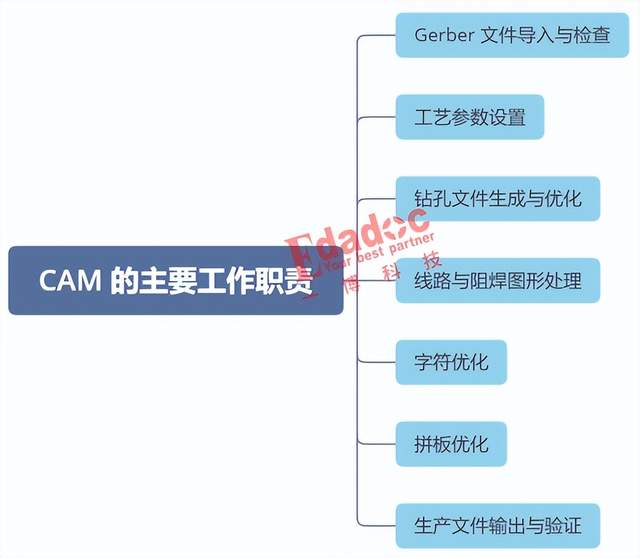

2. CAM 組的主要職責

Gerber 資料處理與鉆帶編輯：調取 MI 組轉換好的 Gerber 資料，依據生產方案和 MI 文件的要求，進行鉆帶的編輯工作。在編輯過程中，要嚴格把控各項參數的準確性，包括鉆孔的位置、大小、深度，以及鉆咀的選擇和使用順序等，確保鉆帶能夠精確指導鉆孔設備進行作業。

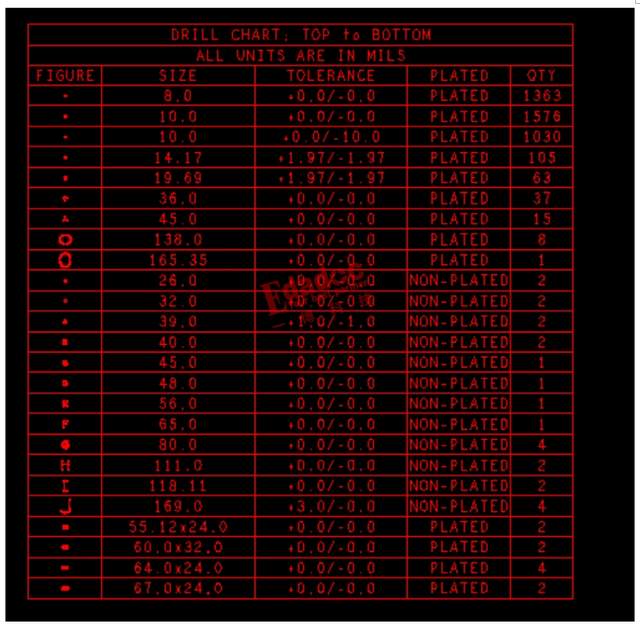

參照MI，進行鉆孔屬性設置和鉆咀補償，如元件孔，要滿足成品孔徑和公差，要進行鉆咀的加大補償。

生產資料核對與問題溝通：仔細核對從 MI 組接收的所有生產資料，包括排版圖、鉆孔表、分孔圖等，確保資料之間的一致性和準確性。如在核對過程中發現問題，如排版間距不符合要求、鉆孔參數與實際生產設備不匹配等，及時與 MI 工程師或部門主管進行溝通商討，共同尋找解決方案，避免因資料錯誤導致生產失誤。

協助優化生產工藝：憑借對生產設備和工藝的深入了解，結合 Gerber 資料和實際生產情況，為優化生產工藝提供建議。例如，根據鉆孔設備的性能特點，提出更合理的鉆孔路徑規劃，以提高鉆孔效率和質量；針對線路制作工藝，建議調整蝕刻參數，以更好地控制線路的精度和質量。

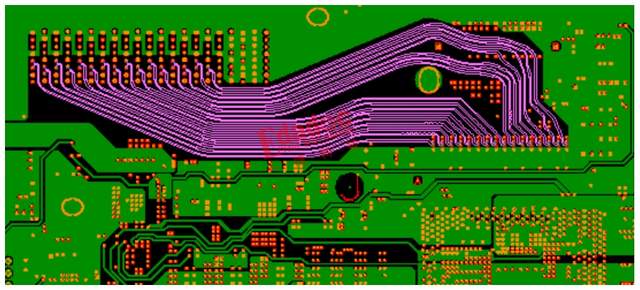

阻抗線路的調整與優化。

聽完了大師兄講解，林如煙說他們真的不容易，趙理工說有詩贊曰：

細思書成 MI 章，匠心巧繪拓疆場。

CAM 精算融星漢，制造詳規納宇蒼。

百道工籌凝智意，千鈞電陣煥新芒。

高科展翅憑依處，雙璧流芳歲月彰。

本期提問

關于PCB工廠的工程部看完以后，大家有什么新的理解和認識，請暢所欲言。
