LM63635-Q1 穩壓器是一款易于使用的同步降壓 DC/DC 轉換器，專為堅固耐用的汽車應用而設計。LM63635-Q1 可以從高達 36V 的 WSON 封裝和 32V 的輸入（HTSSOP 封裝）驅動高達 3.25A 的負載電流。該轉換器在小設計尺寸中具有高輕載效率和輸出精度。RESET 標志和精密使能等功能為各種應用提供了靈活易用的解決方案。輕負載時自動頻率折返可提高效率，同時保持嚴格的負載調節。集成消除了許多外部元件，并提供了專為簡單 PCB 布局而設計的引腳排列。保護功能包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。LM63635-Q1 采用 HTSSOP 16 引腳功率封裝（帶 PowerPAD? 集成電路封裝）和 WSON 12 引腳功率封裝。
*附件：lm63635-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 支持汽車系統要求
  • 輸入電壓范圍：3.5V 至 36V
  • 短最小導通時間 50ns
  • 良好的電磁干擾 （EMI） 性能
  • 偽隨機擴頻
  • 與 CISPR 25 兼容
  • 23μA 的低工作靜態電流
  • 結溫范圍 –40°C 至 +150°C
• 高設計靈活性
  • 引腳可選 VOUT：3.3V、5V、可調 1V 至 20V
  • 輸出電流：3.25A
  • 引腳可選頻率：400kHz、2.1MHz、250kHz 至 2200kHz 可調
  • 引腳可選 FPWM、AUTO、同步模式
  • 引腳兼容：LM63610-Q1、LM63615-Q1、LM63625-Q1
  • TSSOP： 熱增強型封裝
• 小設計尺寸
  • 小至 14mm × 14mm，適用于 3.25A、2.2MHz，采用 WSON 封裝
  • 高度集成的設計
  • 組件數量少

參數

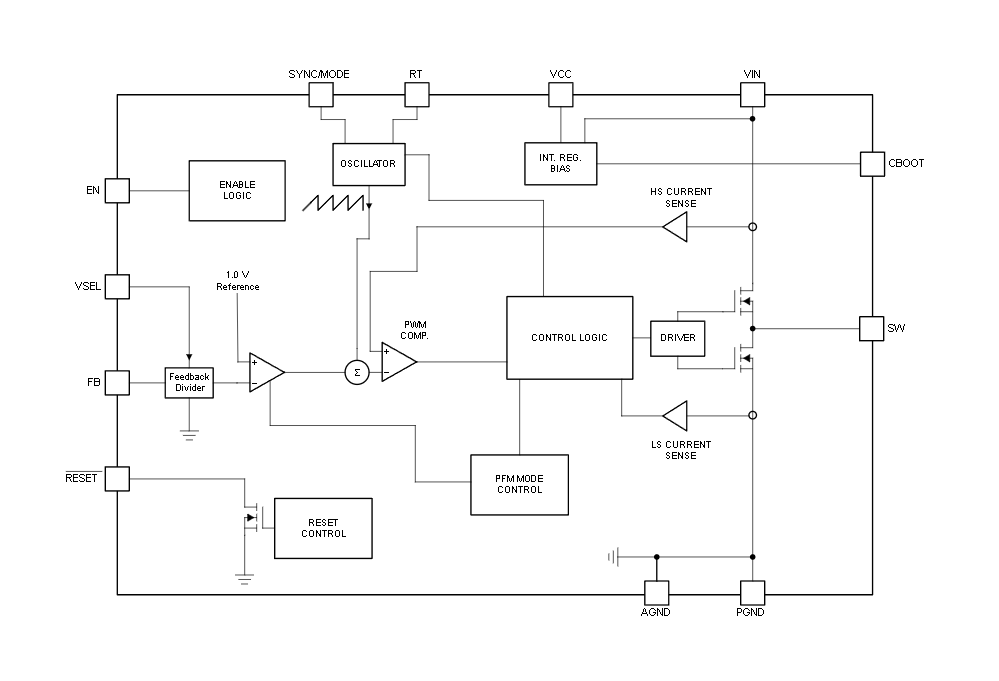

方框圖

1. 產品概述

• ?類型?：3.5V至36V輸入，3.25A輸出，汽車級同步降壓DC/DC轉換器
• ?應用?：汽車信息娛樂系統、車身電子、照明、ADAS（高級駕駛輔助系統）

2. 主要特性

• ?寬輸入電壓范圍?：3.5V至36V（WSON封裝）或32V（HTSSOP封裝）
• ?高輸出電流?：最大3.25A
• ?高效率?：自動頻率折返輕載模式提高輕載效率
• ?多種操作模式?：可選擇FPWM、AUTO、同步模式
• ?引腳可選輸出電壓?：3.3V、5V或可調（1V至20V）
• ?引腳可選頻率?：400kHz、2.1MHz或可調（250kHz至2200kHz）
• ?電磁干擾（EMI）性能?：偽隨機擴頻技術，符合CISPR 25標準
• ?小封裝?：HTSSOP 16引腳或WSON 12引腳

3. 保護功能

• ?熱關斷?：防止結溫過高
• ? 輸入欠壓鎖定（UVLO） ?：保護電路免受低電壓影響
• ?逐周期電流限制?：防止過流損壞
• ?打嗝模式短路保護?：在短路條件下保護設備

4. 引腳配置與功能

• 關鍵引腳包括VIN、EN、SW、FB、VCC、RESET、PGND等
• 引腳功能詳細說明了每個引腳的輸入/輸出類型及其功能

5. 電氣特性

• 提供了詳細的電氣特性表格，包括供電電壓、關斷靜態電流、重置閾值、MOSFET導通電阻等
• 提供了定時要求、開關特性和系統特性，如軟啟動時間、振蕩器頻率、效率等

6. 應用與實現

• 提供了典型應用電路圖和設計步驟
• 詳細描述了組件選擇過程，包括電感、輸出電容、輸入電容等
• 提供了布局指南和最佳設計實踐，以確保最佳性能和EMI性能

7. 熱管理

• 提供了熱信息，包括熱阻和結溫范圍
• 強調了PCB布局對熱性能的影響，并提供了熱管理建議

8. 文檔與支持

• 提供了相關文檔和支持資源的鏈接
• 提到了TI E2E?支持論壇，供工程師獲取快速的設計幫助

9. 封裝與訂購信息

• 提供了詳細的封裝信息和可訂購部件號
• 強調了封裝尺寸和引腳配置，以便設計師選擇合適的封裝

LM63635-Q1是一款專為汽車應用設計的高性能同步降壓DC/DC轉換器，具有高效率、寬輸入電壓范圍、多種操作模式和保護功能。其小封裝和高度集成的設計使得它在汽車信息娛樂系統、車身電子和ADAS等領域具有廣泛的應用前景。
