LM63635C-Q1 穩壓器是一款易于使用的同步降壓 DC/DC 轉換器，專為堅固耐用的汽車應用而設計。LM63635C-Q1 可以從高達 36V 的輸入驅動高達 3.25A 的負載電流。該轉換器在小設計尺寸中具有高輕載效率和輸出精度。RESET 標志和精密使能等功能為各種應用提供了靈活易用的解決方案。輕負載時自動頻率折返可提高效率，同時保持嚴格的負載調節。集成消除了許多外部元件，并提供了專為簡單 PCB 布局而設計的引腳排列。保護功能包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。LM63635C-Q1 采用 WSON 12 引腳電源封裝。
*附件：lm63635c-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 支持汽車系統要求
  • 輸入電壓范圍：3.5V 至 36V
  • 短最小導通時間 50ns
  • 良好的 EMI 性能
  • 偽隨機擴頻
  • 與 CISPR 25 兼容
  • 23μA 的低工作靜態電流
  • 結溫范圍 –40°C 至 +150°C
• 設計靈活性高，外部元件最少
  • 3.3V 或 5V 的固定 VOUT
  • 400kHz 或 2.1MHz 的固定開關頻率
  • 輸出電流高達 3.25A
• 小設計尺寸
  • 小至：14mm × 14mm，3.25A，2.2MHz，采用 WSON 封裝
  • 高度集成的設計，外部元件數量少

參數

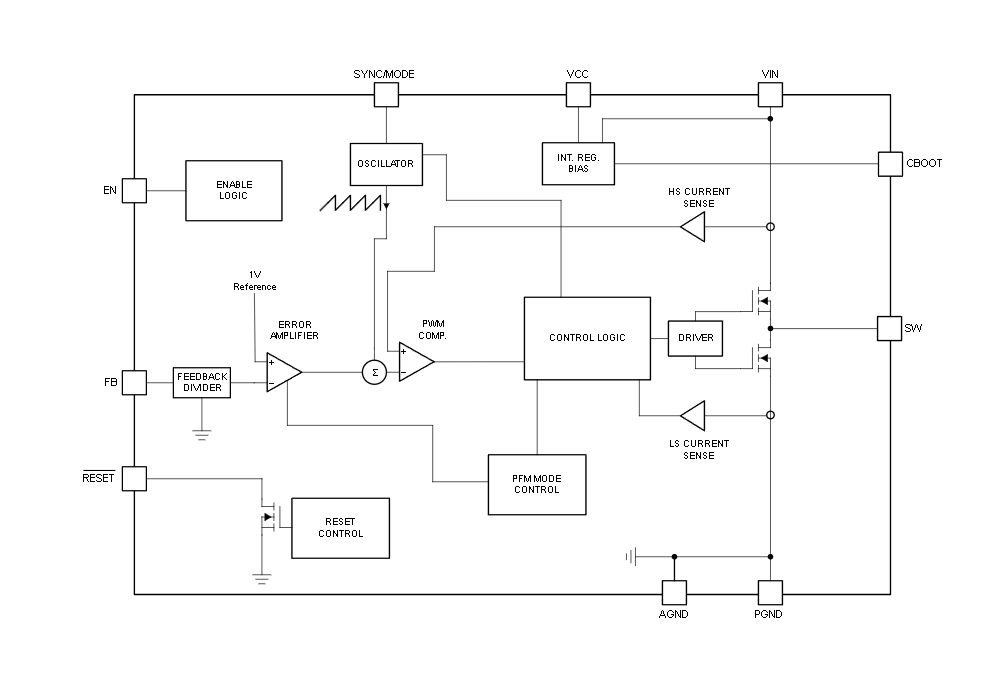

方框圖

1. 產品概述

LM63635C-Q1是一款專為汽車應用設計的同步降壓DC/DC轉換器，支持AEC-Q100標準。該轉換器具有3.5V至36V的寬輸入電壓范圍，最大輸出電流可達3.25A，并集成了多種保護功能和高度靈活的設計特性。LM63635C-Q1適用于汽車信息娛樂系統、車身電子、照明以及ADAS（高級駕駛輔助系統）等領域。

2. 主要特性

• ?AEC-Q100認證?：專為汽車應用設計，滿足嚴格的可靠性和環境要求。
• ?寬輸入電壓范圍?：3.5V至36V，適應多種汽車電源系統。
• ?高輸出電流?：最大可達3.25A，滿足高功率需求。
• ?固定輸出電壓?：提供3.3V或5V固定輸出電壓選項，簡化設計。
• ?固定開關頻率?：可選400kHz或2.1MHz固定開關頻率，減少EMI干擾。
• ?高效能?：自動頻率折返功能在輕載時提高效率。
• ?小尺寸封裝?：采用12引腳WSON封裝，節省空間。
• ?多種保護功能?：包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。

3. 應用領域

• ?汽車信息娛樂系統?：為車載娛樂設備提供穩定電源。
• ?汽車車身電子?：支持車門控制、車窗升降等車身電子系統的電源需求。
• ?汽車照明?：為LED車燈等照明設備提供高效電源解決方案。
• ?ADAS系統?：為高級駕駛輔助系統提供可靠電源，確保行車安全。

4. 功能描述

• ?同步整流?：提高轉換效率，減少熱量產生。
• ?自動頻率折返?：在輕載時自動降低開關頻率，提高效率。
• ?偽隨機擴頻?：減少EMI干擾，提升電磁兼容性。
• ?高精度使能引腳?：支持靈活的電源管理功能。
• ?RESET標志輸出?：提供系統故障指示，便于系統監控和維護。
• ?熱關斷保護?：在過熱時自動關閉輸出，保護轉換器免受損壞。

5. 典型應用電路

文檔提供了LM63635C-Q1的典型應用電路圖，包括輸入電容器、輸出電容器、電感器以及反饋電阻的選擇指南。用戶可根據具體需求調整電路參數，以實現最佳性能。

6. 封裝與訂購信息

LM63635C-Q1采用12引腳WSON封裝，提供多種型號供用戶選擇。所有型號均為活躍生產狀態，用戶可根據具體需求進行訂購。
