LMR36506-Q1 是業界最小的 65 V、0.6 A 同步降壓直流/直流轉換器，采用 2 mm x 2 mm HotRod? 封裝。這款易于使用的轉換器可以處理高達 70 V 的輸入電壓瞬變，提供出色的 EMI 性能，并支持固定的 3.3 V、5 V 和其他可調輸出電壓。

LMR36506-Q1 采用具有內部補償的峰值電流模式控制架構，并以最小的輸出電容保持穩定運行。LMR36506-Q1 的寬輸入工作范圍有助于它在深度輸入電壓驟降條件下保持功能，使其成為承受嚴重冷啟動脈沖的汽車應用的絕佳選擇。LMR36506-Q1 中的 PGOOD 標志提供輸出電壓狀態的精確指示，無需外部監控器。從 FPWM 到 PFM 的無縫過渡，具有超低待機靜態電流，使 LMR36506-Q1 能夠在低輸出負載下支持更高的系統效率。MODE/SYNC 引腳變體有助于將 LMR36506-Q1 與外部時鐘同步。通過選擇正確的電阻器，LMR36506-Q1 RT 引腳變體也可以從外部編程為任何所需的開關工作頻率。LMR36506-Q1 的豐富功能集旨在簡化各種汽車終端設備的實施。
*附件：lmr36506-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：–40°C 至 +125°C，T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 1 mA 時效率為 >80%
  • 4 微安 I q （開關）在 24 V 時在至 3.3 V 外 （固定輸出選項）
• 微型解決方案尺寸和低組件成本
  • 2 mm × 2 mm HotRod? 封裝，具有可潤濕側面
  • 內部補償
• 專為汽車應用而設計：
  • 結溫范圍 –40°C 至 +150°C
  • 偽隨機擴頻與 CISPR 25 EMI 標準兼容
  • 寬輸入電壓范圍：3.0 V（下降閾值）至 65 V
  • 提供可調節的 3.3V 和 5V 固定輸出電壓選項
  • 可與 MODE/SYNC 引腳變體同步
  • 可調 F 西 南部 ：200 kHz 至 2.2 MHz，帶 RT 引腳變體
  • 與 LMR36503-Q1 引腳兼容（65 V，300 mA）

參數

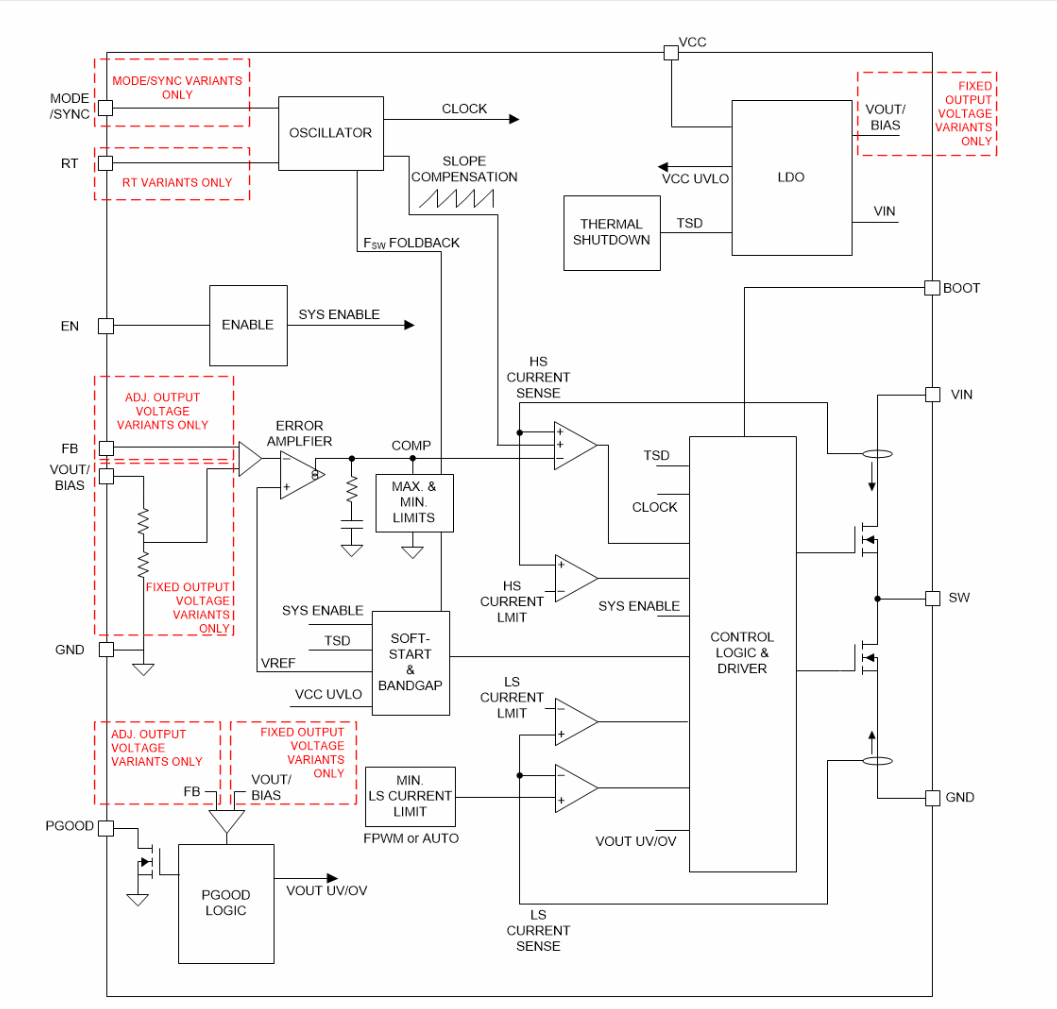

方框圖

1. 主要特性

• ?寬輸入電壓范圍?：3V至65V，適合多種電源應用。
• ?小尺寸封裝?：采用2mm × 2mm的HotRod?封裝，適用于空間受限的環境。
• ?高效率?：在輕載條件下具有高效率，支持偽隨機擴頻以降低EMI。
• ?功能安全?：提供功能安全相關文檔，支持功能安全系統設計。
• ?多種工作模式?：包括PFM（脈沖頻率調制）和FPWM（固定頻率脈沖寬度調制）模式，以及自動模式。
• ?同步功能?：支持外部時鐘同步，便于多轉換器系統級設計。
• ?熱保護?：內置熱關斷保護，防止過熱損壞。

2. 應用領域

• ? 先進駕駛輔助系統（ADAS） ?：為車載電子系統提供穩定電源。
• ?車身電子和照明?：滿足汽車內部電子設備和照明的電源需求。
• ?信息娛樂和儀表盤?：為車載信息娛樂系統和儀表盤提供高效電源解決方案。

3. 功能描述

• ?啟動與關斷?：通過EN引腳控制轉換器的啟動和關斷，具有欠壓鎖定（UVLO）功能。
• ?輸出電壓調整?：支持固定輸出電壓（3.3V和5V）和可調輸出電壓，通過外部電阻分壓器設置。
• ?軟啟動與恢復?：內置軟啟動功能，防止啟動時的電流沖擊；具有從掉電狀態優雅恢復的能力。
• ?電流限制與短路保護?：具有循環式電流限制和短路保護功能，保護轉換器免受損壞。
• ?擴頻功能?：可選的偽隨機擴頻功能，有助于降低EMI/EMC排放。

4. 性能指標

• ?最大輸出電流?：0.6A。
• ?開關頻率范圍?：200kHz至2.2MHz（RT引腳可調），或同步至外部時鐘。
• ?工作效率?：在輕載條件下效率超過80%，具有超低待機靜態電流。
• ?熱關斷閾值?：約168°C，具有熱關斷恢復功能。

5. 布局與接地指南

• ?輸入和輸出電容?：推薦使用高質量、低ESR的陶瓷電容，并盡可能靠近IC放置。
• ?PGND引腳?：建議通過多個過孔連接到地平面，以最小化寄生阻抗。
• ?BOOT電容?：推薦使用100nF的高質量電容，并靠近BOOT和SW引腳放置。
• ?反饋電阻?：對于可調輸出電壓版本，反饋電阻應盡可能靠近FB引腳放置。

6. 設計考慮

• ?開關頻率選擇?：平衡轉換效率和解決方案尺寸，選擇合適的開關頻率。
• ?電感選擇?：基于期望的峰值-峰值紋波電流和最大輸出電流選擇合適的電感值。
• ?輸出電容選擇?：根據負載瞬態要求和穩定性考慮選擇合適的輸出電容值。
• ?熱設計?：確保足夠的PCB銅面積和熱過孔，以提供良好的熱散逸路徑。

7. 支持資源

• ?文檔支持?：包括數據手冊、應用報告和相關設計資源。
• ?WEBENCH? Power Designer?：可用于電源設計的生成和優化。
• ?技術支持?：可通過TI網站獲取技術支持和文檔更新通知。
