LMR516xx 是一款寬 V 輸入、易于使用的同步降壓轉換器，能夠驅動高達 0.6A 和 1A 的負載電流。該器件具有 4 V 至 65 V 的寬輸入范圍，專為各種工業應用而設計，適用于來自非穩壓電源的電源調節。

LMR516xx 在 400kHz 和 1.1MHz 的開關頻率下運行，支持使用相對較小的電感器，從而優化設計尺寸。LMR516xx 具有 PFM 版本，可在輕負載下實現高效率，F(xiàn)PWM 版本可在整個負載范圍內實現恒定頻率和小輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：lmr51606.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。

特性

• 專為堅固耐用的工業應用而配置
  • 4V 至 65V 輸入電壓范圍
  • 高達 70V 的輸入瞬態保護
  • 0.6A/1A 連續輸出電流
  • 80ns 最小接通時間
  • 固定 400kHz 和 1.1MHz 開關頻率
  • –40°C 至 150°C 結溫范圍
  • 98% 最大占空比
  • 具有預偏置輸出的單調啟動
  • 帶打嗝模式的短路保護
  • 精確啟用
  • ±1.5% 容差電壓基準
• 設計尺寸小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • SOT-23 封裝
• 引腳對引腳兼容封裝中的多種選項
  • PFM 和強制 PWM （FPWM） 選項
• 與 LMR16006、LV2862、LMR50410、TPS560430、LMR54406 和 LMR54410 引腳對引腳兼容

參數

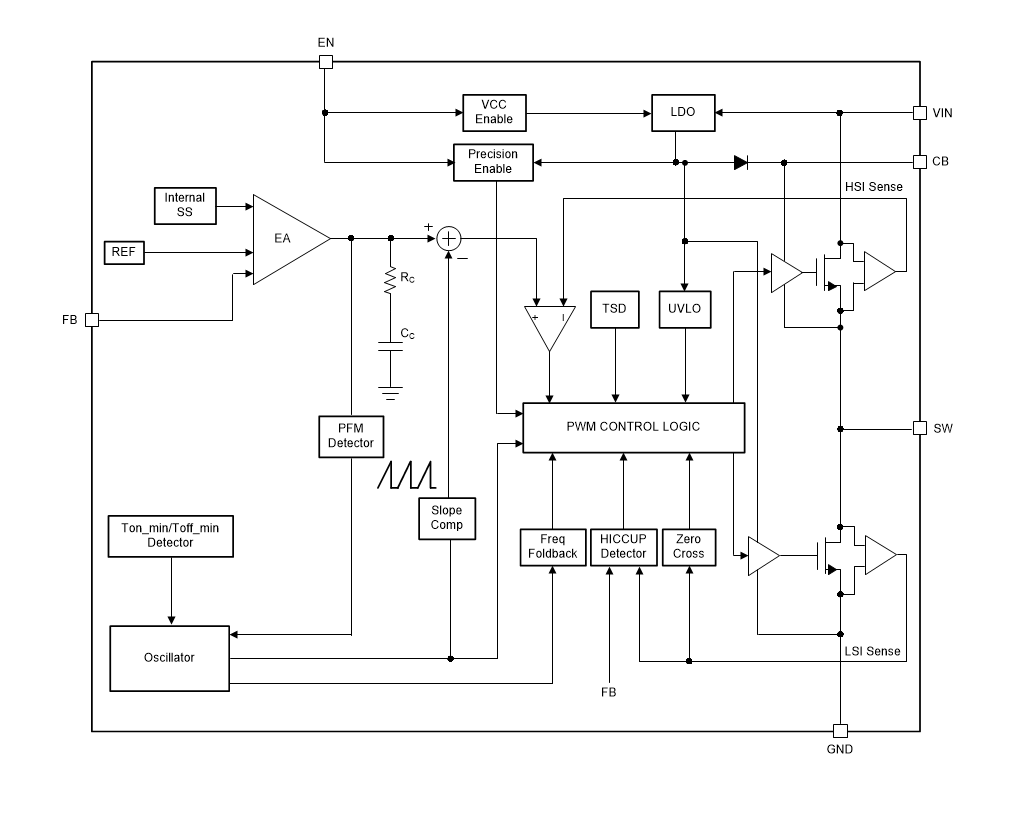

方框圖

1. 產品概述

LMR51606是一款功能安全型、易于使用的同步降壓（Buck）轉換器，適用于4V至65V的寬輸入電壓范圍，提供0.6A的連續輸出電流。該轉換器采用SOT-23封裝，具有高效率、小尺寸和易用性等特點，特別適用于工業應用、智能儀表和電源配送等領域。

2. 主要特性

• ?功能安全設計?：提供文檔支持，輔助功能安全系統設計。
• ?寬輸入電壓范圍?：支持4V至65V的輸入電壓，適應多種電源環境。
• ?高效率?：采用固定頻率峰值電流模式控制，提供高效率的電源轉換。
• ?小尺寸封裝?：SOT-23封裝，節省PCB空間，便于集成。
• ?多種工作模式?：支持PFM（脈沖頻率調制）和FPWM（強制脈沖寬度調制）兩種工作模式，滿足不同負載條件下的效率需求。
• ?保護功能?：內置過流保護、短路保護（打嗝模式）、熱關斷等保護功能，確保系統穩定運行。
• ?易用性?：內部集成軟啟動和補償電路，減少外部元件數量，簡化設計。

3. 應用領域

• ?主要家電?：如冰箱、洗衣機等。
• ?工業控制?：如PLC（可編程邏輯控制器）、DCS（分布式控制系統）、PAC（可編程自動化控制器）等。
• ?智能儀表?：如智能電表、水表、氣表等。
• ?電源配送?：為各種設備提供穩定的電源供應。

4. 功能描述

• ?固定頻率峰值電流模式控制?：通過調整占空比來穩定輸出電壓，實現高效的電源轉換。
• ?可調輸出電壓?：通過反饋電阻分壓網絡設置輸出電壓，滿足不同應用需求。
• ?精密使能控制?：EN引腳支持精密使能控制，通過外部電壓或邏輯信號控制轉換器的開關。
• ?內部軟啟動?：內置軟啟動電路，避免啟動時的電流沖擊。
• ?過流保護和短路保護?：采用打嗝模式的短路保護，有效防止過流和短路對轉換器的損壞。

5. 典型應用電路

文檔提供了LMR51606的典型應用電路圖，包括輸入和輸出電容器、電感器、反饋電阻器等元件的選擇指南。同時，還提供了詳細的布局和接地指導，以確保PCB設計的穩定性和可靠性。

6. 封裝與訂購信息

LMR51606采用SOT-23封裝，具有多種引腳配置和選項。用戶可通過TI官網獲取詳細的封裝信息和訂購指南。
