LMR544xx 是一款寬 VIN、易于使用的同步降壓轉換器，能夠驅動高達 1A 和 0.6A 的負載電流。該器件具有 4V 至 36V 的寬輸入范圍，專為各種工業應用而設計，用于非穩壓電源的電源調節。

LMR544xx 在 1.1MHz 開關頻率下運行，以支持使用相對較小的電感器，從而優化設計尺寸。這些器件具有 PFM 版本，可在輕負載下實現高效率，FPWM 版本可在整個負載范圍內實現恒定頻率和小輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：lmr54410.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。

特性

• 專為堅固耐用的工業應用而配置
  • 4V 至 36V 輸入電壓范圍
  • 可承受高達 50V 的短路 VIN 瞬態
  • 0.6A/1A 連續輸出電流
  • 60ns 最小導通時間
  • 1.1MHz 固定開關頻率
  • –40°C 至 150°C 結溫范圍
  • 98% 最大占空比
  • 具有預偏置輸出的單調啟動
  • 帶打嗝模式的短路保護
  • 精確啟用
  • ±1% 容差電壓基準
• 設計尺寸小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • SOT-23 封裝
• 與 LMR14010A、LMR50410 和 TPS560430 引腳對引腳兼容
• 引腳對引腳兼容封裝中的多種選項
  • PFM 和強制 PWM （FPWM） 選項

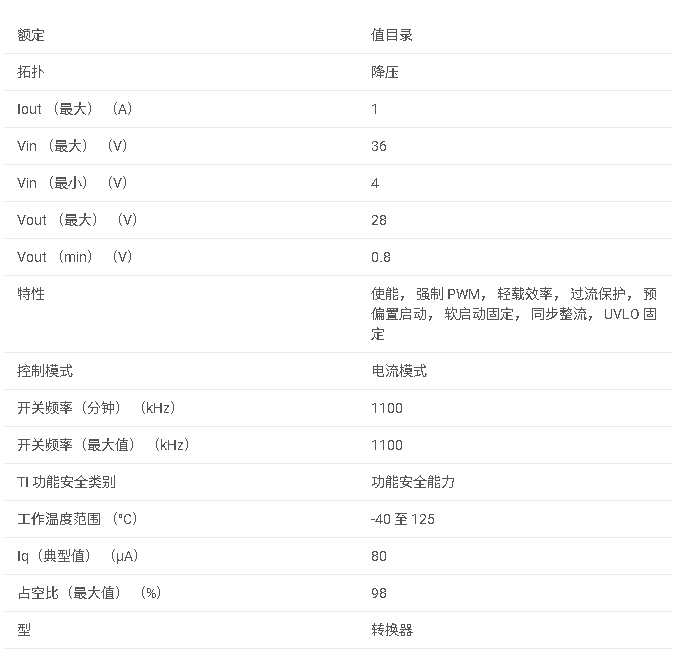

參數

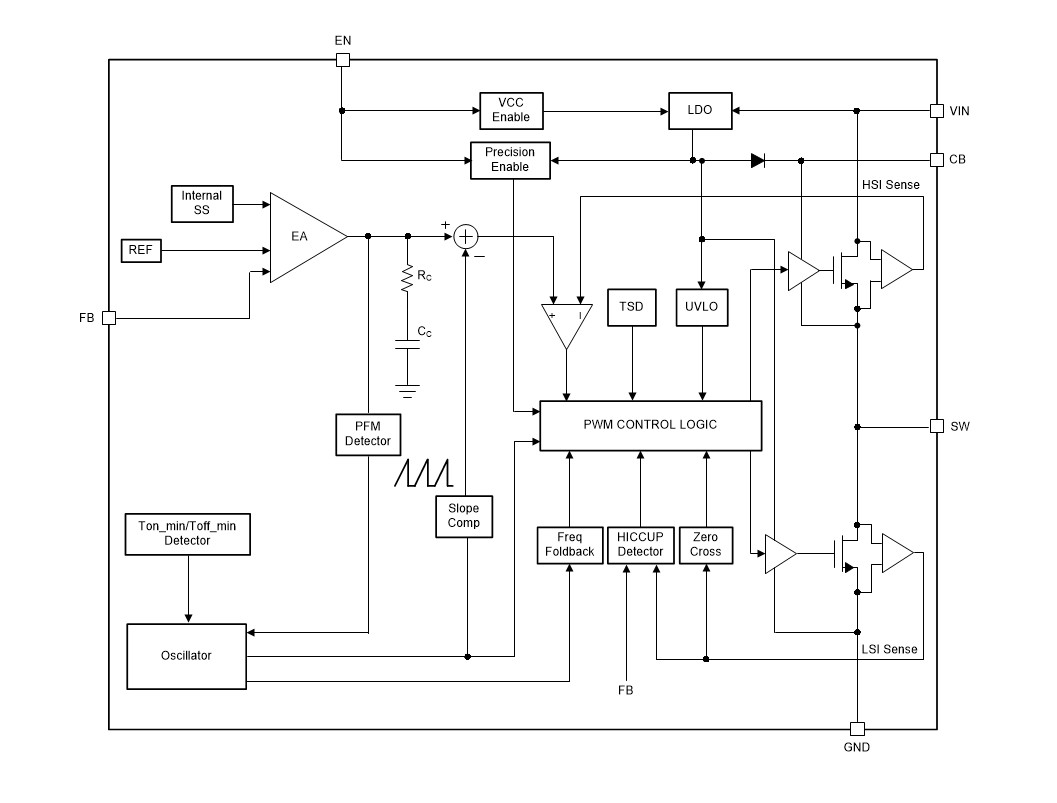

方框圖

概述

LMR54410是一款功能安全型、易于使用的同步降壓轉換器，適用于4V至45V的寬輸入電壓范圍，提供0.6A/1A的連續輸出電流。該轉換器采用固定1.1MHz的開關頻率，并具有多種保護功能，如短路保護、過流保護和熱關斷保護。LMR54410特別適用于工業應用，如PLC、DCS、智能儀表和通用寬輸入電源供應。

主要特性

• ?功能安全型設計?：提供文檔支持，幫助實現功能安全系統設計。
• ?寬輸入電壓范圍?：支持4V至45V的輸入電壓，可承受高達50V的瞬態輸入電壓。
• ?高效率?：提供PFM和FPWM兩種工作模式，根據負載情況自動調整，以實現高效率。
• ?小尺寸封裝?：采用SOT-23封裝，體積小，易于集成。
• ?多種保護功能?：包括過流保護、短路保護（帶打嗝模式）、熱關斷保護等。
• ?內部補償?：內置軟啟動和補償電路，簡化外部電路設計。

應用領域

• ?主要家用電器?
• ?PLC、DCS和PAC?
• ?智能儀表?
• ?通用寬輸入電源供應?

功能描述

• ?固定頻率峰值電流模式控制?：通過調整高側開關的導通時間來控制占空比，從而維持穩定的輸出電壓。
• ?PFM和FPWM模式?：PFM模式在輕載時實現高效率，FPWM模式在全負載范圍內提供低輸出電壓紋波和恒定開關頻率。
• ?軟啟動?：內置軟啟動電路，避免上電時的過沖電流。
• ?熱關斷?：當結溫超過設定閾值時，自動關斷轉換器，防止過熱損壞。
• ?短路保護?：采用打嗝模式進行短路保護，防止持續短路損壞轉換器。

電氣特性

• ?輸入電壓范圍?：4V至45V（瞬態可達50V）
• ?輸出電壓范圍?：可調
• ?輸出電流?：1A（LMR54410），0.6A（LMR54406）
• ?開關頻率?：1.1MHz
• ?結溫范圍?：-40°C至150°C
• ?最大占空比?：98%

外部組件選擇

• ?電感?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容?：選擇低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?輸入電容?：使用高質量的陶瓷電容作為旁路電容，穩定輸入電壓。
• ?引導電容?：連接在CB和SW引腳之間，為高側MOSFET提供柵極驅動電壓。

PCB布局指南

• ?最小化電流環路?：將輸入電容、電感和輸出電容盡量靠近LMR54410，以減小寄生電感和電阻。
• ?敏感信號隔離?：將反饋電阻分壓器靠近FB引腳，并避免與其他高噪聲信號路徑交叉。
• ?散熱設計?：確保LMR54410周圍有足夠的散熱空間，并通過熱過孔連接到PCB的散熱層。
• ?旁路電容放置?：將輸入旁路電容緊靠近VIN和GND引腳，以減小高頻噪聲對轉換器的影響。

總結

LMR54410是一款功能強大、易于使用的同步降壓轉換器，適用于寬輸入電壓范圍的工業應用。其高效率、小尺寸封裝和多種保護功能使其成為多種電源設計的理想選擇。通過合理的外部組件選擇和PCB布局設計，可以實現穩定、可靠的電源解決方案。
