TPS54JB20 器件是一款小型高效同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。由于不需要外部補償，因此該器件易于使用，并且需要很少的外部元件。該器件非常適合空間受限的數據中心應用。

TPS54JB20 器件在整個工作結溫范圍內具有差分遠程感應、高性能集成 MOSFET 和精確的 ±1%、0.9V 參考。該器件具有快速負載瞬態響應、精確的負載調節和線路調節、跳過模式或 FCCM作以及可編程軟啟動功能。
*附件：tps54jb20.pdf

TPS54JB20 設備是一種無鉛設備。它完全符合 RoHS 標準，無例外。

特性

• 4V 至 16V 輸入范圍高達 20A，無外部偏置
• 2.7V 至 16V 輸入范圍高達 20A，外部偏置范圍為 3.13V 至 3.6V
• 輸出電壓范圍：0.9V 至 5.5V
• 集成的 7.7mΩ 和 2.4mΩ MOSFET 支持 20A 連續輸出電流
• D-CAP3? 具有超快的負載階躍響應
• 支持所有陶瓷輸出電容器
• 具有 0.9V ±1% V 的差分遠程感應裁判適用于 –40°C 至 +125°C 結溫
• 自動跳過 Eco 模式?，可實現高輕載效率
• 帶 R 的可編程電流限制旅行
• 引腳可選開關頻率：600kHz、800kHz、1MHz
• 差分遠程感應，實現高輸出精度
• 可編程軟啟動時間
• 用于跟蹤的外部參考輸入
• 預偏置啟動能力
• 漏極開路電源良好輸出
• OC、UV 和 OV 故障的閉鎖
• 4mm × 3mm、21 引腳 QFN 封裝
• 引腳與 12A TPS54JA20 兼容
• 完全符合 RoHS 標準，無例外

參數

方框圖

1. 主要特性

• ?寬輸入電壓范圍?：2.7V至16V（帶外部偏置）或4V至16V（無外部偏置）。
• ?高輸出電流?：支持高達20A的連續輸出電流。
• ?高效率?：采用D-CAP3?控制模式，實現高效率和快速負載瞬態響應。
• ?遠程電壓感應?：差分遠程感應，提高輸出精度。
• ?多種保護功能?：包括過流保護（OCP）、欠壓保護（UVP）、過壓保護（OVP）和熱關斷保護。
• ?可編程功能?：包括可編程電流限制、軟啟動時間和開關頻率。

2. 應用領域

• 機架服務器和刀片服務器
• 硬件加速器和附加卡
• 數據中心交換機
• 工業PC

3. 描述

TPS54JB20是一款小型、高效率的同步降壓DC/DC轉換器，適用于空間受限的數據中心應用。它集成了高性能的MOSFET，支持高達20A的輸出電流，并具有差分遠程感應功能，以提高輸出精度。該轉換器采用D-CAP3控制模式，無需外部補償，易于使用且外部元件少。

4. 封裝與尺寸

• ?封裝類型?：21引腳QFN封裝
• ?尺寸?：4mm × 3mm

5. 引腳配置與功能

• ?VIN?：輸入電壓供應引腳。
• ?SW?：開關節點，連接至內部MOSFET開關。
• ?FB?：輸出電壓反饋輸入引腳。
• ? VSNS- ?：遠程電壓感應返回連接。
• ?SS/REFIN?：軟啟動/外部參考輸入引腳。
• ?EN?：使能輸入引腳。
• ?PGOOD?：開漏電源良好輸出引腳。
• ?VCC?：內部LDO輸出引腳，為內部模擬電路供電。
• ?TRIP?：可編程電流限制引腳。

6. 電氣特性

• ?輸入電壓范圍?：2.7V至16V（帶外部偏置）或4V至16V（無外部偏置）。
• ?輸出電壓范圍?：0.9V至5.5V。
• ?開關頻率?：可編程，支持600kHz、800kHz和1MHz。
• ?效率?：在重載條件下可達96%以上。
• ?軟啟動時間?：內部固定1.5ms，外部可調。

7. 功能模式

• ?自動跳過Eco模式?：在輕載條件下自動降低開關頻率，提高效率。
• ? 強制連續導通模式（FCCM） ?：在輕載條件下保持恒定開關頻率，適用于需要嚴格控制開關頻率的應用。
• ?遠程感應模式?：通過FB和VSNS-引腳實現遠程電壓感應，提高輸出精度。

8. 保護功能

• ? 過流保護（OCP） ?：具有可編程電流限制和滯回功能。
• ? 欠壓保護（UVP） ?：在輸入電壓低于閾值時關閉轉換器。
• ? 過壓保護（OVP） ?：在輸出電壓超過閾值時關閉轉換器。
• ?熱關斷保護?：在結溫超過閾值時關閉轉換器，防止過熱損壞。

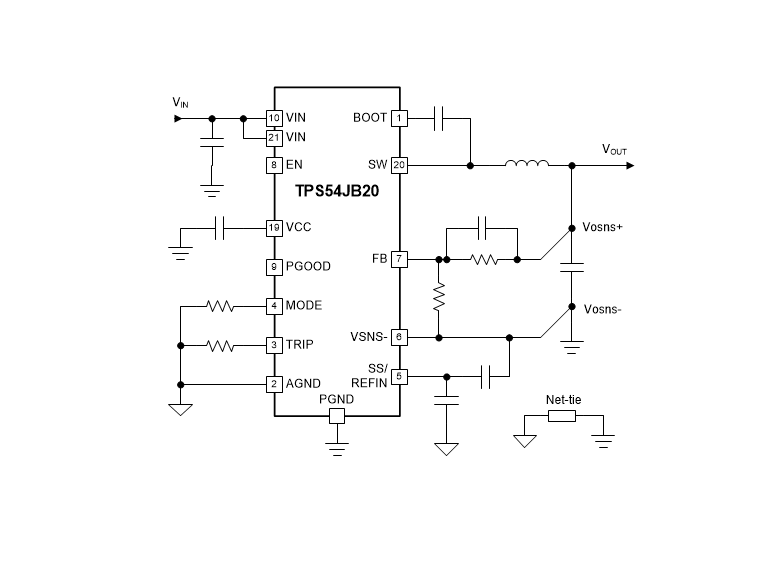

9. 應用與實施

提供了詳細的應用信息和典型應用電路，包括設計步驟、外部元件選擇、布局指南和布局示例。同時，還提供了電源推薦和PCB布局建議，以確保最佳性能和穩定性。

10. 支持資源

• ?相關文檔?：包括數據手冊、應用筆記和參考設計。
• ?WEBENCH?軟件?：用于生成和優化設計。
• ?技術支持?：可通過TI網站獲取技術支持和文檔更新通知。
