TPS548B27 器件是一款小型高效同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。由于不需要外部補償，因此該器件易于使用，并且需要很少的外部元件。該器件非常適合空間受限的數據中心應用。

TPS548B27 器件具有差分遠程感應、高性能集成 MOSFET 和在整個工作結溫范圍內具有精確的 ±1%、0.6V 基準。該器件具有快速負載瞬態響應、精確的負載調節和線路調節、跳躍模式或 FCCM作以及可編程軟啟動功能。
*附件：tps548b27.pdf

TPS548B27 是一種無鉛設備。它完全符合 RoHS 標準，無例外。

特性

• 4V 至 16V 輸入范圍，最高 20A，無外部偏置
• 2.7V 至 16V 輸入范圍，最高 20A，外部偏置范圍為 3.13V 至 3.6V
• 輸出電壓范圍：0.6 V 至 5.5 V
• 集成的 7.7mΩ 和 2.4mΩ MOSFET 支持 20A 連續輸出電流
• 具有超快速負載階躍響應的 D-CAP3? 控制模式
• 支持所有陶瓷輸出電容器
• 具有 0.6V ±1% V 的差分遠程感應裁判適用于 –40°C 至 +125°C 結溫
• 自動跳過 Eco 模式，可實現高輕載效率
• 帶 R 的可編程電流限制旅行
• 引腳可選開關頻率：600 kHz、800 kHz、1 MHz
• 差分遠程感應，實現高輸出精度
• 可編程軟啟動時間
• 用于跟蹤的外部參考輸入
• 預偏置啟動能力
• 漏極開路電源良好輸出
• OC、UV 和 OV 故障的打嗝
• 4mm × 3mm、19 引腳 VQFN-FCRLF 封裝
• 完全符合 RoHS 標準，無例外

參數

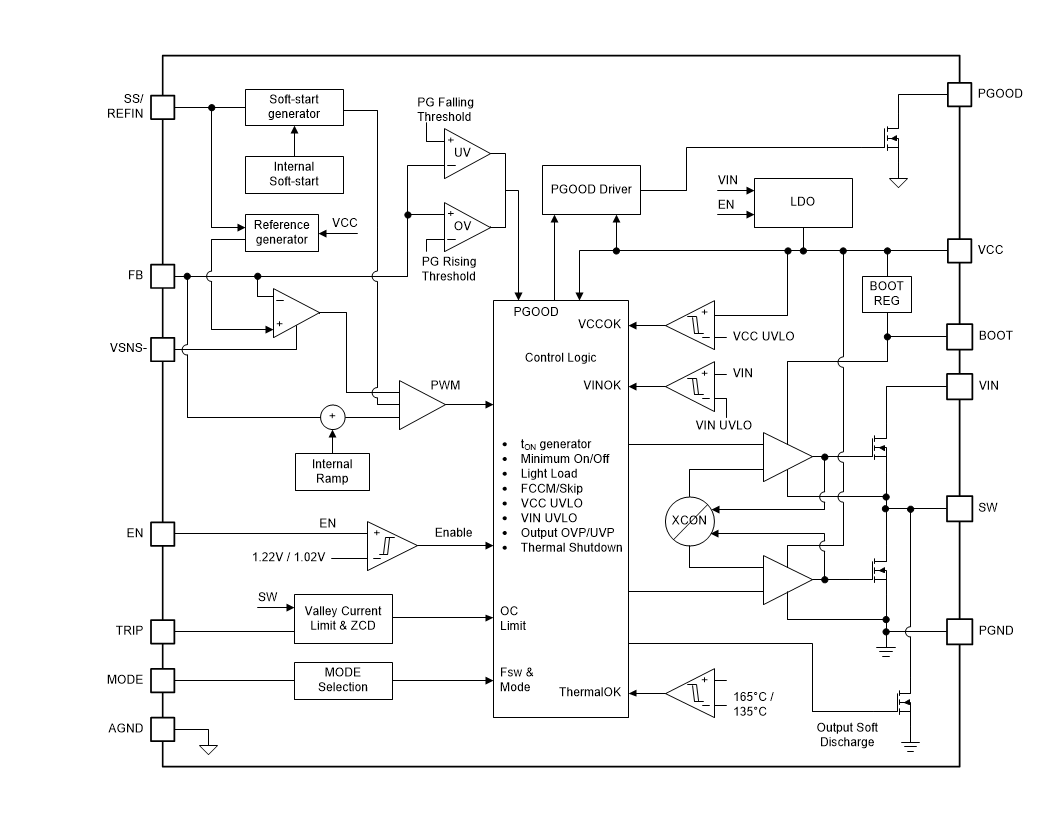

方框圖

概述

TPS548B27是一款由Texas Instruments（TI）生產的高效率同步降壓（Buck）轉換器，專為數據中心應用設計。它支持寬輸入電壓范圍（2.7V至16V），最大連續輸出電流可達20A，具有集成的高性能MOSFET、差分遠程感應、自適應D-CAP3控制模式以及多種保護功能。

主要特性

• ?寬輸入電壓范圍?：2.7V至16V（帶外部偏置）或4V至16V（無外部偏置）。
• ?高輸出電流?：最大連續輸出電流20A。
• ?集成MOSFET?：具有7.7mΩ和2.4mΩ的低內阻MOSFET。
• ?差分遠程感應?：提供±1%準確的0.6V參考電壓，用于高輸出精度。
• ?D-CAP3控制模式?：支持超快速負載響應，無需外部補償。
• ?可編程特性?：包括電流限制、軟啟動時間和開關頻率（600kHz、800kHz、1MHz）。
• ?高效節能?：具有自動跳頻Eco模式，提高輕載效率。
• ?保護功能?：包括過流保護、欠壓保護、過壓保護和熱關斷。
• ?小封裝?：采用4mm × 3mm的19引腳VQFN-FCRLF封裝。

應用領域

• 機架服務器和刀片服務器
• 硬件加速器和擴展卡
• 數據中心交換機
• 工業PC

功能描述

• ?內部VCC LDO?：提供3V低壓差線性穩壓器，可選外部偏置以提高效率。
• ?精確啟用控制?：具有內部濾波和防抖動功能，確保穩定啟用。
• ?輸出電壓設置?：通過電阻分壓器網絡精確設置輸出電壓，支持遠程感應。
• ?軟啟動功能?：內部固定軟啟動時間或外部可調軟啟動時間。
• ?外部參考輸入?：允許外部電壓參考用于輸出電壓跟蹤。
• ?自動跳頻Eco模式?：在輕載條件下自動降低開關頻率以提高效率。

性能指標

• ?高效率?：在整個負載范圍內保持高效率。
• ?快速瞬態響應?：D-CAP3控制模式提供超快速的負載瞬態響應。
• ?高精度?：輸出電壓精度達±1%，支持差分遠程感應以提高精度。
• ?熱關斷保護?：內置熱關斷功能，防止過熱損壞。
• ?可編程電流限制?：通過外部電阻設置過流保護點。

封裝與尺寸

• 封裝類型：19引腳VQFN-FCRLF封裝。
• 尺寸：4mm × 3mm。

典型應用與布局指導

• 文件提供了詳細的典型應用電路圖和組件選擇指南。
• 強調了PCB布局的重要性，包括輸入和輸出電容的放置、電感的選擇以及關鍵信號的布線。
• 提供了布局示例和布局指南，以確保最佳性能和穩定性。
