TPS548B28 器件是一款小型、高效同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。由于不需要外部補償，因此該器件易于使用，并且需要很少的外部元件。該器件非常適合空間受限的數據中心應用。

TPS548B28 器件在整個工作結溫范圍內具有差分遠程感應、高性能集成 MOSFET 和精確的 ±1%、0.6V 參考。該器件具有快速負載瞬態響應、精確的負載調節和線路調節、跳躍模式或 FCCM作以及可編程軟啟動功能。
*附件：tps548b28.pdf

TPS548B28 是一種無鉛設備。該器件完全符合 RoHS 標準，無例外。

特性

• 4V 至 16V 輸入范圍高達 20A，無外部偏置
• 2.7V 至 16V 輸入范圍高達 20A，外部偏置范圍為 3.13V 至 3.6V
• 輸出電壓范圍：0.6V 至 5.5V
• 集成的 7.7mΩ 和 2.4mΩ MOSFET 支持 20A 連續輸出電流
• D-CAP3? 控制模式，具有超快的負載階躍響應
• 支持所有陶瓷輸出電容器
• 具有 0.6V ±1% V 的差分遠程感應裁判適用于 –40°C 至 +125°C 結溫
• 可選擇 FCCM 或自動跳過 Eco 模式?，以實現高輕載效率
• 帶 R 的可編程電流限制旅行
• 引腳可選開關頻率：600 kHz、800 kHz、1 MHz
• 差分遠程感應，實現高輸出精度
• 可編程軟啟動時間
• 用于跟蹤的外部參考輸入
• 預偏置啟動能力
• 漏極開路電源良好輸出
• OC 和 UV 故障打嗝，OV 故障閉鎖
• 4mm × 3mm、21 引腳 QFN 封裝
• 引腳與 15A TPS548A28 兼容
• 完全符合 RoHS 標準，無例外

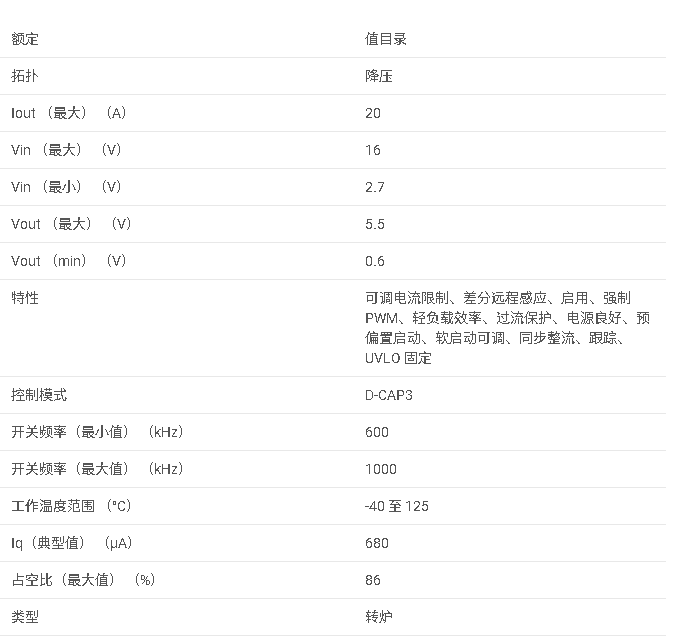

參數

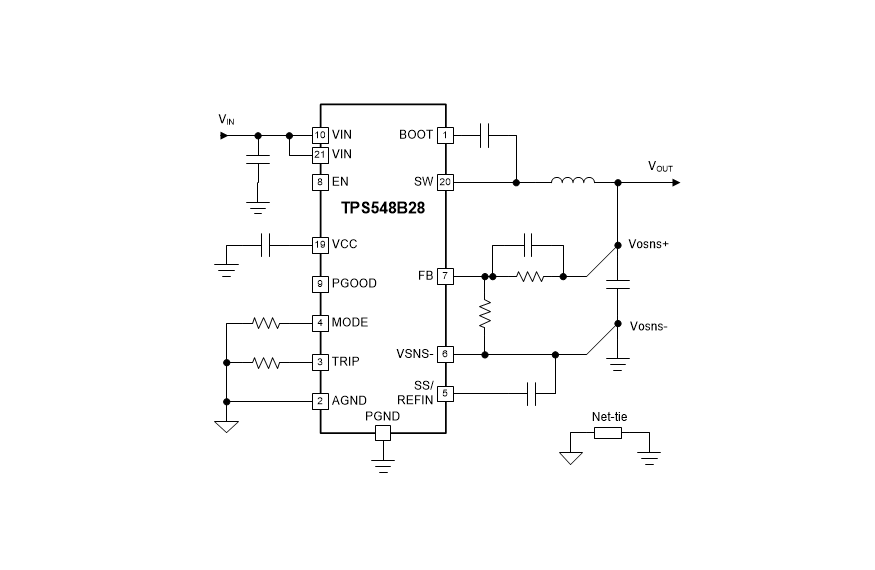

方框圖

1. 概述

TPS548B28是一款高性能、高效率的同步降壓轉換器，輸入電壓范圍為2.7V至16V，最大輸出電流可達20A。該轉換器集成了7.7mΩ和2.4mΩ的MOSFET，支持陶瓷輸出電容器，并具有差分遙測功能，適用于服務器、數據中心和工業PC等應用。

2. 主要特性

• ?輸入電壓范圍?：4V至16V（無外部偏置），2.7V至16V（有外部偏置）。
• ?輸出電壓范圍?：0.6V至5.5V。
• ?最大輸出電流?：20A。
• ?集成MOSFET?：7.7mΩ高邊和2.4mΩ低邊。
• ?控制模式?：D-CAP3?控制模式，無需外部補償。
• ?差分遙測?：提高輸出精度。
• ?工作模式?：可選強制連續導通模式（FCCM）或自動跳過Eco-mode?，以提高輕載效率。
• ?可編程特性?：電流限制、軟啟動時間、開關頻率。
• ?保護功能?：過流保護（OC）、欠壓保護（UV）、過壓保護（OV）。
• ?封裝?：4mm x 3mm，21引腳QFN封裝。

3. 應用

• 機架服務器和刀片服務器
• 硬件加速器和添加卡
• 數據中心交換機
• 工業PC

4. 功能描述

• ?D-CAP3控制模式?：使用模擬電流信息來控制調制，無需外部相位補償網絡，支持所有低ESR輸出電容器。
• ?內部VCC LDO?：提供3V內部線性穩壓器輸出，可選外部偏置以提高效率。
• ?差分遙測?：通過VSNS+和VSNS-引腳實現，提高長距離電壓感應的準確性。
• ?可編程電流限制?：通過TRIP引腳連接電阻器來設置電流限制閾值。
• ?軟啟動?：通過SS/REFIN引腳連接電容器來編程軟啟動時間。
• ?外部參考輸入?：SS/REFIN引腳可接受外部DC電壓源，用于跟蹤應用。
• ?預偏置啟動能力?：允許在輸出預偏置條件下安全啟動。
• ?開漏電源良好輸出?：PGOOD引腳用于指示輸出電壓是否在正常范圍內。

5. 電氣特性

• ?效率?：在多種輸出電壓和負載條件下，效率高達95%以上。
• ?開關頻率?：可選600kHz、800kHz或1MHz。
• ?熱關斷?：在結溫超過165°C時自動關斷以保護設備。

6. 封裝與尺寸

• 采用4mm x 3mm的21引腳QFN封裝，具有緊湊的尺寸和優秀的熱性能。

7. 典型應用電路

• 提供了典型應用電路圖，包括輸入電容、輸出電感、輸出電容、補償網絡等的設計指南。

8. 布局指南

• 提供了PCB布局建議，以確保最佳電氣性能和熱性能。

9. 文檔與支持

• 提供了詳細的數據手冊、應用筆記、設計工具和TI E2E?支持論壇鏈接。
