TPS54JA20 器件是一款小型、高效同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。由于不需要外部補償，因此該器件易于使用，并且需要很少的外部元件。該器件非常適合空間受限的數據中心應用。

TPS54JA20 器件在整個工作結溫范圍內具有差分遠程感應、高性能集成 MOSFET 和精確的 ±1%、0.9V 基準。該器件具有快速負載瞬態響應、精確的負載調節和線路調節、跳過模式或 FCCM作以及可編程軟啟動功能。

TPS54JA20 設備是一種無鉛設備。它完全符合 RoHS 標準，無例外。
*附件：tps54ja20.pdf

特性

• 4V 至 16V 輸入范圍高達 12A，無外部偏置
• 2.7V 至 16V 輸入范圍高達 12A，外部偏置范圍為 3.13V 至 5.3V
• 輸出電壓范圍：0.9 V 至 5.5 V
• 集成 10.2mΩ 和 3.1mΩ MOSFET
• D-CAP3? 具有超快的負載階躍響應
• 支持所有陶瓷輸出電容器
• 具有 0.9V ±1% V 的差分遠程感應裁判適用于 –40°C 至 +125°C 結溫
• 自動跳過 Eco 模式?，可實現高輕載效率
• 帶 R 的可編程電流限制旅行
• 引腳可選開關頻率：600 kHz、800 kHz、1 MHz
• 可編程軟啟動時間
• 用于跟蹤的外部參考輸入
• 預偏置啟動能力
• 漏極開路電源良好輸出
• OC、UV 和 OV 故障閉鎖
• 4mm × 3mm、21 引腳 QFN 封裝
• 引腳兼容 15 A TPS548A28/TPS548A29

參數

方框圖

1. 產品概述

• ?類型?：高性能同步降壓轉換器
• ?輸入電壓范圍?：2.7V至16V（無外部偏置）或4V至16V（有外部偏置）
• ?輸出電流?：最大12A
• ?應用?：機架服務器、刀片服務器、硬件加速器、數據中心交換機、工業PC等

2. 主要特性

• ?高效率?：采用D-CAP3?控制模式，實現快速負載瞬態響應
• ?低ESR電容支持?：支持所有陶瓷輸出電容器
• ?遠程電壓感應?：具有差分遠程感應功能，提高輸出電壓精度
• ?可編程特性?：可編程電流限制、軟啟動時間和開關頻率
• ?保護機制?：包括過流保護、過壓保護、欠壓保護和熱關斷
• ?小尺寸封裝?：4mm × 3mm，21引腳QFN封裝

3. 封裝與尺寸

• ?封裝類型?：VQFN-HR（21）封裝，4.00mm × 3.00mm體積

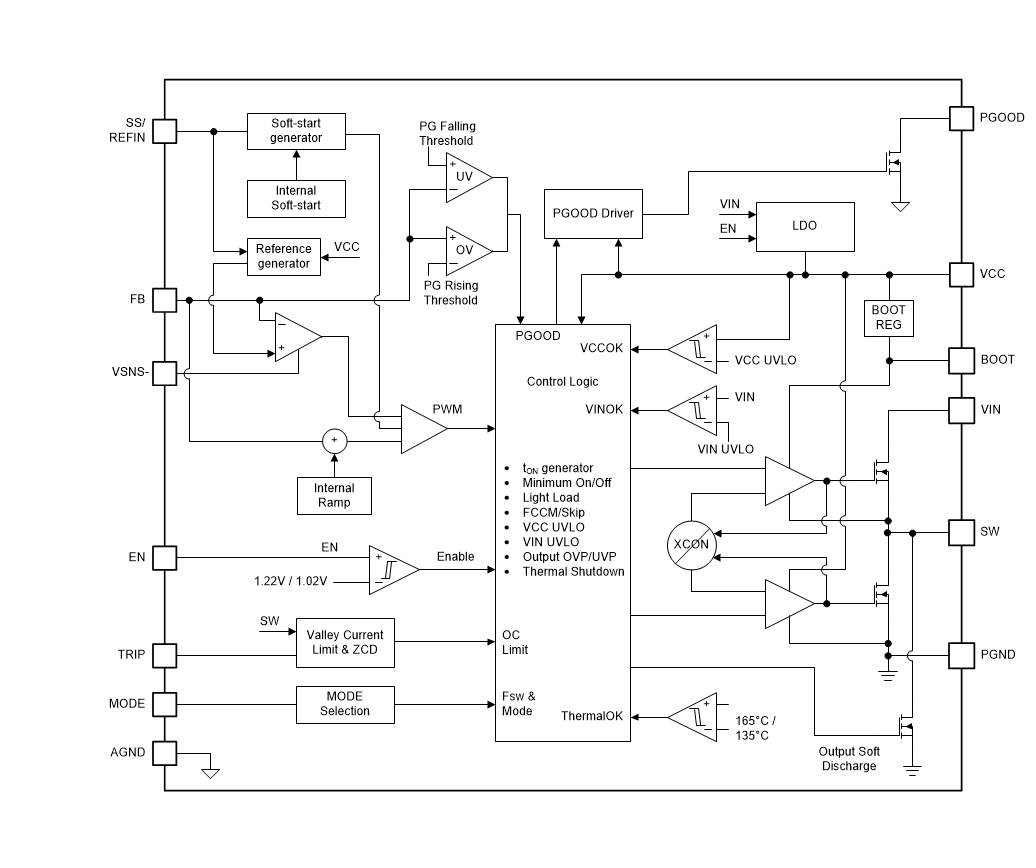

4. 功能框圖

• 關鍵引腳包括BOOT、AGND、TRIP、MODE、SS/REFIN、VSNS-、FB、EN、PGOOD、VCC、PGND、SW等
• 內部結構包括控制邏輯、D-CAP3控制器、軟啟動電路、過壓/欠壓保護、熱關斷保護、功率好輸出等

5. 關鍵功能描述

• ?D-CAP3控制模式?：無需外部補償網絡，易于使用，外部組件少
• ?遠程感應?：通過FB和VSNS-引腳實現遠程電壓感應，補償PCB走線上的電壓降
• ?可編程軟啟動?：內部固定軟啟動時間或外部可調軟啟動時間
• ?外部參考輸入?：SS/REFIN引腳可接受外部參考電壓，用于輸出電壓跟蹤
• ?多種工作模式?：包括強制連續導通模式（FCCM）和自動跳頻Eco-mode?，提高輕載效率

6. 應用與實現

• ?典型應用電路?：提供詳細的應用電路圖和設計步驟，包括輸入輸出電容選擇、電感選擇、自舉電容選擇等
• ?布局指南?：強調低寄生電感設計，輸入輸出電容和電感應靠近IC放置，以減少噪聲干擾

7. 性能指標

• ?電氣特性?：包括供電電流、關斷電流、使能閾值、輸出電壓精度、負載調整率、效率等
• ?熱特性?：提供熱關斷閾值和熱滯后信息
• ?系統特性?：包括效率、輸出電壓精度、軟啟動時間、過流保護閾值等關鍵系統性能指標

8. 支持資源

• ?相關文檔?：包括數據手冊、應用報告、評估板用戶指南等
• ?技術支持?：TI E2E?支持論壇提供設計幫助
• ?訂購信息?：提供不同封裝和選項的可訂購部件號
