TPS6291x 器件是一系列高效、低噪聲和低紋波電流模式同步降壓轉換器。這些器件非常適合通常使用 LDO 進行后置調節的噪聲敏感型應用，例如高速 ADC、時鐘和抖動消除器、串行器、解串器和雷達應用。

這些器件以 2.2 MHz 或 1 MHz 的固定開關頻率工作，并且可以與外部時鐘同步。
*附件：tps62912.pdf

為了進一步降低輸出電壓紋波，該器件集成了環路補償，可與可選的第二級鐵氧體磁珠 L-C 濾波器配合使用。這允許輸出電壓紋波低于 10 μV RMS .

低頻噪聲水平，類似于低噪聲 LDO，是通過連接到 NR/SS 引腳的電容器對內部電壓基準進行濾波來實現的。

可選的擴頻調制方案將 DC/DC 開關頻率擴展到更寬的跨度，從而降低了混頻雜散。

特性

• 低輸出 1/f 噪聲 < 20 μV RMS （100 Hz 至 100 kHz）
• 低輸出電壓紋波 < 10 μVRMS鐵氧體磁珠后

• 65 dB 的高 PSRR（高達 100 kHz）

• 2.2MHz 或 1MHz 固定頻率峰值電流模式控制
• 可與外部時鐘同步（可選）
• 集成環路補償支持第二級 L-C 濾波器的鐵氧體磁珠，具有 30 dB 衰減（可選）
• 擴頻調制（可選）
• 3.0V 至 17V 輸入電壓范圍
• 0.8V 至 5.5V 輸出電壓范圍
• 57 mΩ/20 mΩ 電阻 RDSon
• 輸出電壓精度為 ±1%
• 精確的使能輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 可調軟啟動
• 電源正常輸出
• 輸出放電（可選）
• –40°C 至 150°C 結溫范圍
• 間距為 0.5mm 的 2.0mm × 2.0mm QFN

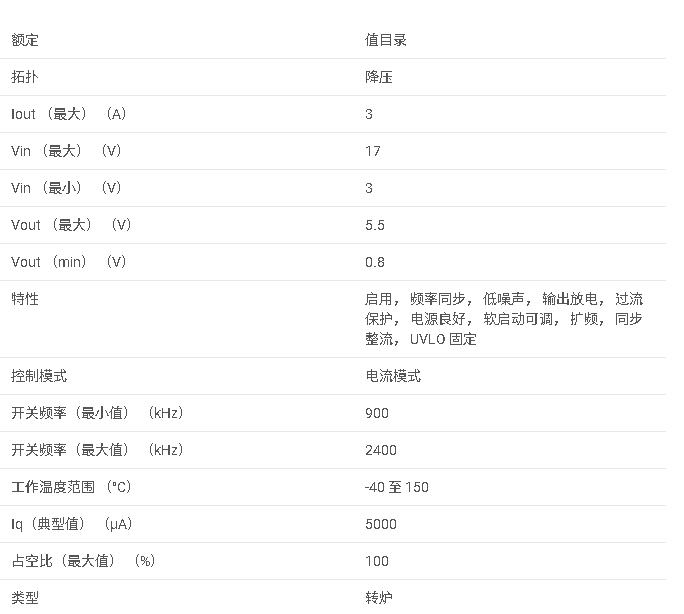

參數

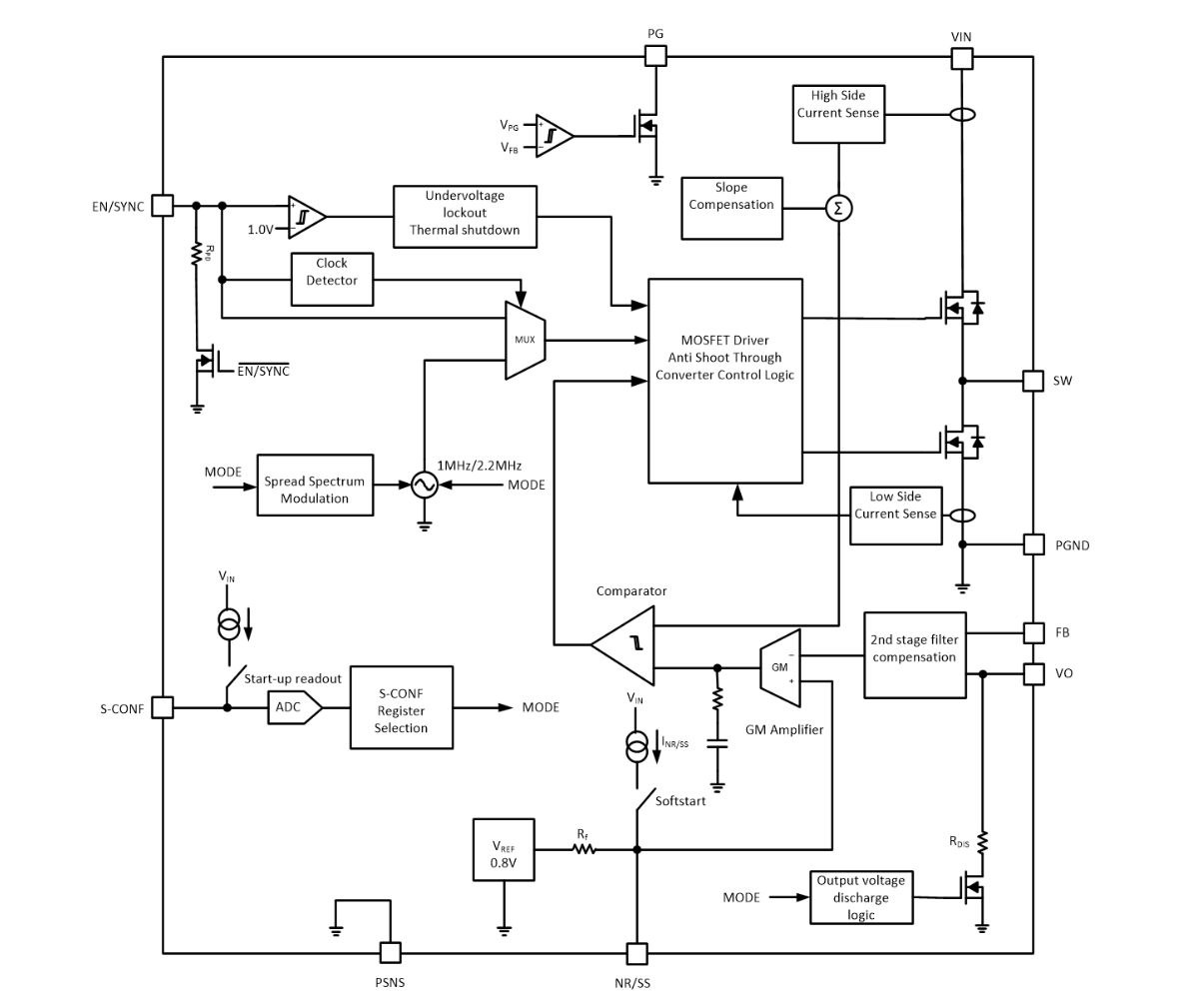

方框圖

1. 產品概述

1.1 主要特點

• ?低噪聲與低紋波?：輸出1/f噪聲小于20 μV RMS（100 Hz至100 kHz），輸出電壓紋波小于10 μV RMS（經過鐵氧體磁珠）。
• ? 高電源抑制比（PSRR） ?：超過65 dB（直至100 kHz）。
• ?固定頻率峰值電流模式控制?：支持2.2 MHz或1 MHz固定頻率，可選同步外部時鐘。
• ?集成環路補償?：支持帶有30 dB衰減的第二級LC濾波器（可選鐵氧體磁珠）。
• ?輸出電流?：高達2 A。
• ?寬輸入電壓范圍?：3 V至17 V。

1.2 應用領域

• ?電信基礎設施?
• ?測試與測量?
• ? 航空航天與國防（雷達/航空電子） ?
• ?醫療設備?

2. 功能描述

2.1 控制與保護特性

• ?軟啟動與低頻噪聲抑制?：通過連接至NR/SS引腳的電容器實現。
• ? 電源良好輸出（PG） ?：用于多軌電源啟動排序。
• ?輸出放電功能?：可選，通過S-CONF引腳配置。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下誤操作。
• ?過流與短路保護?：包括峰值電流限制和負電流限制。
• ?熱關機?：防止設備因過熱而損壞。

2.2 其他功能

• ?可配置操作模式?：通過S-CONF引腳選擇開關頻率、擴頻調制、輸出放電和同步功能。
• ?擴頻調制?：可選隨機或三角擴頻調制，降低電磁干擾（EMI）。
• ?集成鐵氧體磁珠濾波器補償?：支持第二級LC濾波器，進一步降低輸出紋波和噪聲。

3. 技術規格

3.1 絕對最大額定值

• ?輸入電壓?：VIN對GND為-0.3 V至20 V。
• ?結溫?：-40°C至150°C。

3.2 推薦工作條件

• ?輸入電壓?：3 V至17 V。
• ?輸出電壓?：0.8 V至5.5 V。
• ?輸出電流?：TPS62912為0 A至2 A。

3.3 熱信息

• ?熱阻?：JEDEC標準51-7，具體值取決于PCB布局和散熱條件。

3.4 電氣特性

• ?開關頻率?：2.2 MHz或1 MHz。
• ?高側MOSFET導通電阻?：57 mΩ（典型值）。
• ?低側MOSFET導通電阻?：20 mΩ（典型值）。

4. 應用與實施

4.1 典型應用電路

• 提供了詳細的應用電路圖，包括輸入電容、輸出電容、電感、鐵氧體磁珠等元件的選擇和配置。

4.2 設計步驟

• ?選擇開關頻率?：根據效率和紋波需求選擇2.2 MHz或1 MHz。
• ?設置輸出電壓?：通過選擇反饋電阻R1和R2來設定。
• ?選擇電感和輸出電容?：根據設計需求選擇合適的電感和輸出電容組合。
• ?布局與接地?：強調了關鍵元件的布局和接地策略，以確保最佳性能。

4.3 系統示例

• ?ADC電源供應?：展示了如何使用TPS62912為ADC提供低噪聲電源。
• ?多軌電源啟動排序?：通過PG引腳實現多軌電源的啟動排序。

5. 設備與文檔支持

5.1 設備支持

• ?WEBENCH? Power Designer?：支持使用TI的WEBENCH? Power Designer工具進行自定義設計。

5.2 文檔支持

• 提供了與熱設計、PCB布局、EMI濾波等相關的文檔支持。

5.3 支持資源

• ?TI E2E?支持論壇?：提供快速、經驗證的答案和設計幫助。

6. 包裝與訂購信息

6.1 封裝選項

• ? VQFN-HR (RPU) ?：10引腳，2.0 mm × 2.0 mm，0.5 mm間距。

6.2 訂購信息

• 提供了多種配置選項的部件編號和封裝選項。

7. 其他信息

7.1 商標與版權

• 文檔中提及的TI E2E?、WEBENCH?是Texas Instruments的商標。

7.2 靜電放電警告

• 集成電路可能因靜電放電而損壞，建議使用適當?shù)念A防措施。
