TPS6291x 器件是一系列高效、低噪聲和低紋波電流模式同步降壓轉換器。這些器件專為通常使用 LDO 進行后置穩壓的噪聲敏感型應用而設計，例如高速 ADC、時鐘和抖動消除器、串行器、解串器和雷達應用。

為了減少輸出電壓紋波，器件環路補償設計為與可選的第二級鐵氧體磁珠 L-C 濾波器一起工作。低頻噪聲水平，類似于低噪聲 LDO，通過使用連接到 NR/SS 引腳的電容器對內部電壓基準進行濾波，進一步實現。這些特性結合在一起，允許輸出電壓紋波低于 10μVRMS。
*附件：tps62916.pdf

該器件以 2.2MHz、1.4MHz 或 1MHz 的固定開關頻率工作，并且可以與外部時鐘同步。可選的擴頻調制方案將 DC/DC 開關頻率擴展到更寬的跨度，從而降低了混頻雜散。

特性

• 低輸出 1/f 噪聲 < 20μVRMS（100Hz 至 100kHz）
• 鐵氧體磁珠后輸出電壓紋波< 10μVRMS
• 65dB 的高 PSRR（高達 100kHz）
• 2.2MHz、1.4MHz 或 1.0MHz 固定頻率峰值電流模式控制
• 可與外部時鐘同步（可選）
• 集成環路補償支持用于第二級 L-C 濾波器的鐵氧體磁珠，衰減為 30dB（可選）
• 擴頻調制（可選）
• 3.0V 至 17V 輸入電壓范圍
• 0.8V 至 5.5V 輸出電壓范圍
• 25mΩ/7mΩ 導通電阻
• 輸出電壓精度在整個溫度范圍內為 ±1%
• 精確的使能輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 可調軟啟動
• 電源正常輸出
• 輸出放電（可選）
• –40°C 至 150°C 結溫范圍
• 2. mm × 3.0mm QFN，間距為 0.5mm

參數

方框圖

概述

TPS62916是一款高效率、低噪聲、低紋波的同步降壓（Buck）DC-DC轉換器，適用于噪聲敏感的應用場景，如高速ADC、時鐘和抖動清潔器、串行器/解串器等。該轉換器集成了鐵氧體珠濾波器補償，提供高達6A的輸出電流，并支持多種功能配置。

主要特性

性能參數

• ?輸入電壓范圍?：3V至17V
• ?輸出電壓范圍?：0.8V至5.5V
• ?輸出電流?：6A
• ?開關頻率?：2.2MHz、1.4MHz或1.0MHz（可選）
• ?噪聲性能?：低1/f噪聲<20μV RMS（100Hz至100kHz），低輸出電壓紋波<10μV RMS（帶鐵氧體珠）
• ?PSRR?：>65dB（高達100kHz）

功能特點

• ?低噪聲設計?：通過集成鐵氧體珠濾波器和內部電壓參考濾波，實現低輸出噪聲和紋波
• ?高效率?：采用同步整流技術，提高轉換效率
• ?多種工作模式?：支持固定頻率峰值電流模式控制，可選同步外部時鐘、擴展頻譜調制等
• ?高精度輸出電壓?：輸出電壓精度±1%，支持精確使能輸入和用戶定義的欠壓鎖定
• ?保護功能?：包括過熱關斷、過流保護、短路保護（打嗝模式）等
• ?靈活性?：可選輸出放電功能、功率良好輸出、軟啟動時間可調等

應用領域

• 電信基礎設施
• 測試與測量設備
• 航空航天與國防（雷達、航空電子）
• 醫療設備

功能描述

控制與調節

• ?固定頻率峰值電流模式控制?：通過調整占空比來穩定輸出電壓，支持多種開關頻率選擇
• ?輸出電壓調節?：通過外部電阻分壓器設置輸出電壓，支持遠程電壓感測以提高負載調節精度
• ?軟啟動?：內置軟啟動電路，通過連接至NR/SS引腳的電容器設置軟啟動時間，減少啟動時的浪涌電流

保護機制

• ?過流保護?：提供循環限流和打嗝模式保護，防止持續過流損壞轉換器
• ?短路保護?：檢測到短路時進入打嗝模式，減少功率損耗并防止過熱
• ?過熱關斷?：內部熱傳感器監測結溫，超過設定值時自動關斷以保護轉換器

可配置性

• ?開關頻率?：通過S-CONF引腳配置為2.2MHz、1.4MHz或1.0MHz，支持同步外部時鐘
• ?擴展頻譜調制?：可選擴展頻譜調制功能，降低DC/DC開關頻率的混疊雜散
• ?輸出放電?：可選輸出放電功能，在關閉設備時快速放電輸出電容器

應用指南

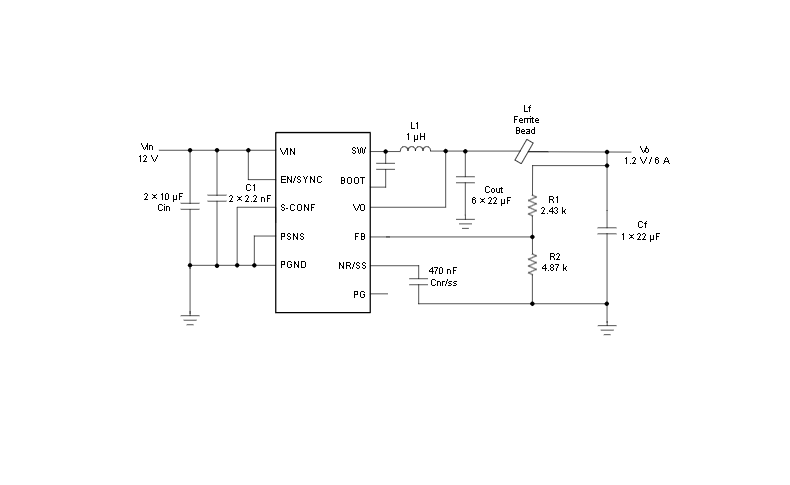

典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容、電感、反饋電阻、鐵氧體珠等的選擇建議
• 支持使用小尺寸、低ESR的陶瓷電容器以優化性能

布局與熱設計

• 強調布局對性能的重要性，提供布局指南以減少寄生電感和EMI
• 推薦使用多層PCB設計，并在關鍵組件下方放置GND平面以提高熱性能

文檔與支持

• 提供詳細的數據手冊，包括電氣特性、功能框圖、應用曲線和布局指南
• 支持使用TI的WEBENCH? Power Designer進行自定義設計，簡化設計流程
• TI E2E?支持論壇提供快速、經驗證的設計幫助和解決方案

TPS62916以其低噪聲、低紋波、高效率、多種保護功能和靈活性，成為噪聲敏感應用中理想的電源解決方案。
