TPS6296x 器件是一系列高效率、低噪聲和低紋波電流模式同步降壓轉換器。這些器件專為通常使用 LDO 進行后置調節的噪聲敏感型應用而設計，例如高速 ADC、時鐘和抖動消除器、串行器、解串器和雷達應用。

為了減少輸出電壓紋波，器件環路補償設計為與可選的第二級鐵氧體磁珠 L-C 濾波器一起工作。低頻噪聲水平，類似于低噪聲 LDO，通過使用連接到 NR/SS 引腳的電容器對內部電壓基準進行濾波，進一步實現。這些特性結合在一起，允許輸出電壓紋波低于 10μVRMS。
*附件：tps62964.pdf

該器件以 1.1MHz、700kHz 或 500kHz 的固定開關頻率工作，并且可以與外部時鐘同步。可選的擴頻調制方案將 DC/DC 開關頻率擴展到更寬的跨度，從而降低了混頻雜散。

特性

• 低輸出 1/f 噪聲 < 20μVRMS （100Hz 至 100kHz）
• 鐵氧體磁珠后輸出電壓紋波< 10μVRMS

• 65dB 的高 PSRR（高達 100kHz）

• 1.1MHz、700kHz 或 500kHz 固定頻率峰值電流模式控制
• 可與外部時鐘同步（可選）
• 集成環路補償支持用于第二級 L-C 濾波器的鐵氧體磁珠，衰減為 30dB（可選）
• 擴頻調制（可選）
• 3.0V 至 17V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓范圍
• 25mΩ/7mΩ 導通電阻
• 輸出電壓精度在整個溫度范圍內為 ±1%
• 精確的使能輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 可調軟啟動
• 電源正常輸出
• 輸出放電（可選）
• –40°C 至 150°C 結溫范圍
• 2.0mm × 3.0mm QFN，間距為 0.5mm

參數

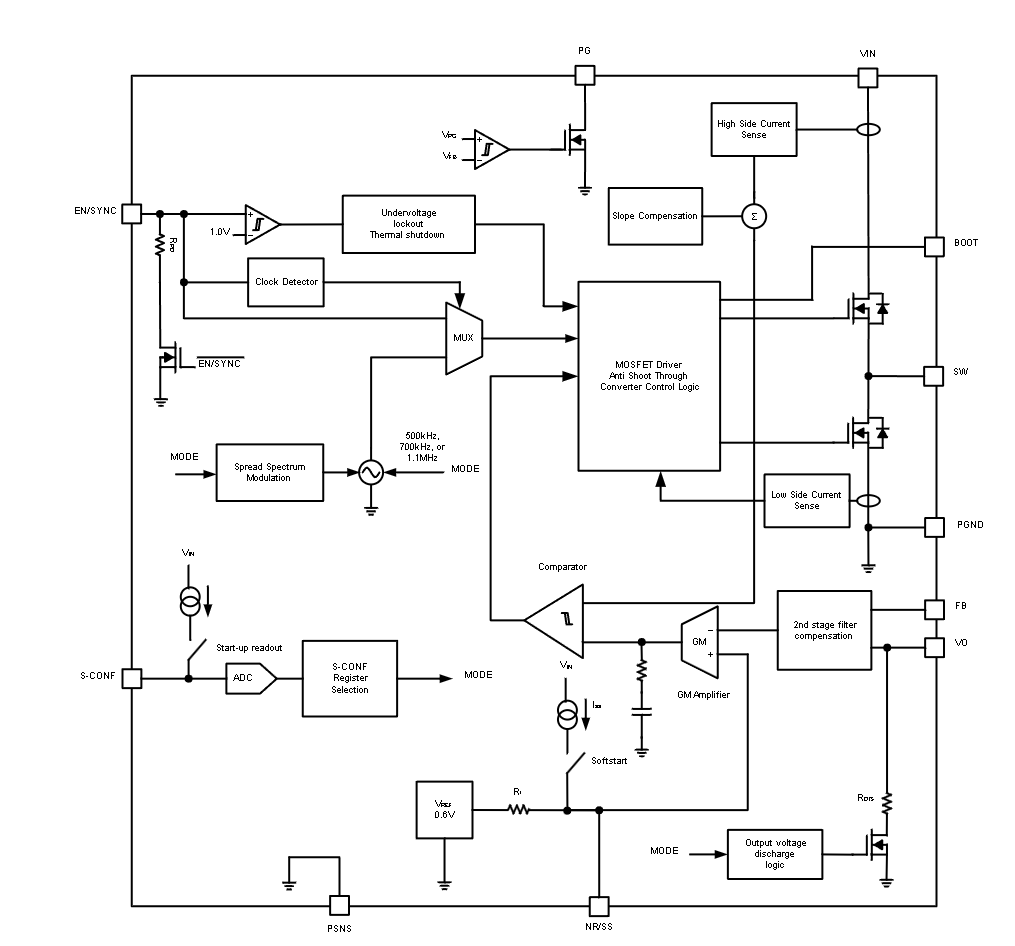

方框圖

1. 產品概述

• ?產品名稱?：TPS62964
• ?類型?：3V至17V輸入，4.5A同步降壓轉換器
• ?特點?：低噪聲、低紋波、高效率、集成鐵氧體磁珠濾波器補償

2. 主要特性

• ?輸入電壓范圍?：3V至17V
• ?輸出電壓范圍?：0.6V至5.5V
• ?輸出電流?：4.5A
• ?開關頻率?：1.1MHz、700kHz或500kHz（可選）
• ?低噪聲?：輸出1/f噪聲<20μV RMS（100Hz至100kHz）
• ?低紋波?：輸出電壓紋波<10μV RMS（經過鐵氧體磁珠）
• ?高PSRR?：>65dB（高達100kHz）

3. 功能特點

• ?集成鐵氧體磁珠濾波器補償?：支持第二級LC濾波器，提供30dB衰減
• ?擴展頻譜調制?：可選功能，降低DC/DC開關頻率的混合雜散
• ?精確使能輸入?：支持用戶定義的欠壓鎖定和精確時序
• ?可調軟啟動?：避免啟動時的浪涌電流
• ?電源良好輸出?：指示輸出電壓是否穩定

4. 應用領域

• ?電信基礎設施?
• ?測試與測量設備?
• ?航空航天與國防?（雷達、航空電子）
• ?醫療設備?

5. 典型應用電路

• ?同步降壓轉換器電路?：提供詳細的電路圖，包括輸入電容、輸出電容、電感、反饋電阻等組件。

6. 設計指南

• ?組件選擇?：提供電感、輸出電容、鐵氧體磁珠等組件的選擇方法和計算公式。
• ?布局建議?：指導如何優化PCB布局以減少噪聲和提高效率。

7. 性能參數

• ?效率?：在不同輸入電壓和輸出電流下的效率曲線。
• ?噪聲密度?：輸出噪聲密度與頻率的關系圖。
• ?紋波電壓?：不同負載條件下的輸出電壓紋波特性。

8. 封裝與訂購信息

• ?封裝類型?：2mm × 3mm QFN封裝，0.5mm間距
• ?訂購信息?：提供TPS62964的訂購信息，包括封裝類型和可選功能。

9. 文檔與支持

• ?相關文檔?：提供應用報告、設計指南等，幫助用戶優化設計和解決常見問題。
• ?技術支持?：通過TI E2E?支持論壇獲取快速、經過驗證的答案和設計幫助。

TPS62964是一款專為噪聲敏感應用設計的低噪聲、低紋波同步降壓轉換器，適用于需要高精度電源調節的場景，如高速ADC、時鐘和抖動清潔器等。
