TPS6296x 器件是一系列高效率、低噪聲和低紋波電流模式同步降壓轉換器。這些器件專為通常使用 LDO 進行后置穩壓的噪聲敏感型應用而設計，例如高速 ADC、時鐘和抖動消除器、串行器、解串器和雷達應用。

為了減少輸出電壓紋波，器件環路補償設計為與可選的第二級鐵氧體磁珠 L-C 濾波器一起工作。低頻噪聲水平，類似于低噪聲 LDO，通過使用連接到 NR/SS 引腳的電容器對內部電壓基準進行濾波，進一步實現。這些特性結合在一起，允許輸出電壓紋波低于 10μVRMS。
*附件：tps62966.pdf

該器件以 1.1MHz、700kHz 或 500kHz 的固定開關頻率工作，并且可以與外部時鐘同步。可選的擴頻調制方案將 DC/DC 開關頻率擴展到更寬的跨度，從而降低了混頻雜散。

特性

• 低輸出 1/f 噪聲 < 20μVRMS （100Hz 至 100kHz）
• 鐵氧體磁珠后輸出電壓紋波< 10μVRMS
• 高 PSRR > 65dB （高達 100kHz）
• 1.1MHz、700kHz 或 500kHz 固定頻率峰值電流模式控制
• 可與外部時鐘同步（可選）
• 集成環路補償支持用于第二級 L-C 濾波器的鐵氧體磁珠，衰減為 30dB（可選）
• 擴頻調制（可選）
• 3.0V 至 17V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓范圍
• 25mΩ/7mΩ 導通電阻
• 輸出電壓精度在整個溫度范圍內為 ±1%
• 精確的使能輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 可調軟啟動
• 電源正常輸出
• 輸出放電（可選）
• –40°C 至 150°C 結溫范圍
• 2.0mm × 3.0mm QFN，間距為 0.5mm

參數

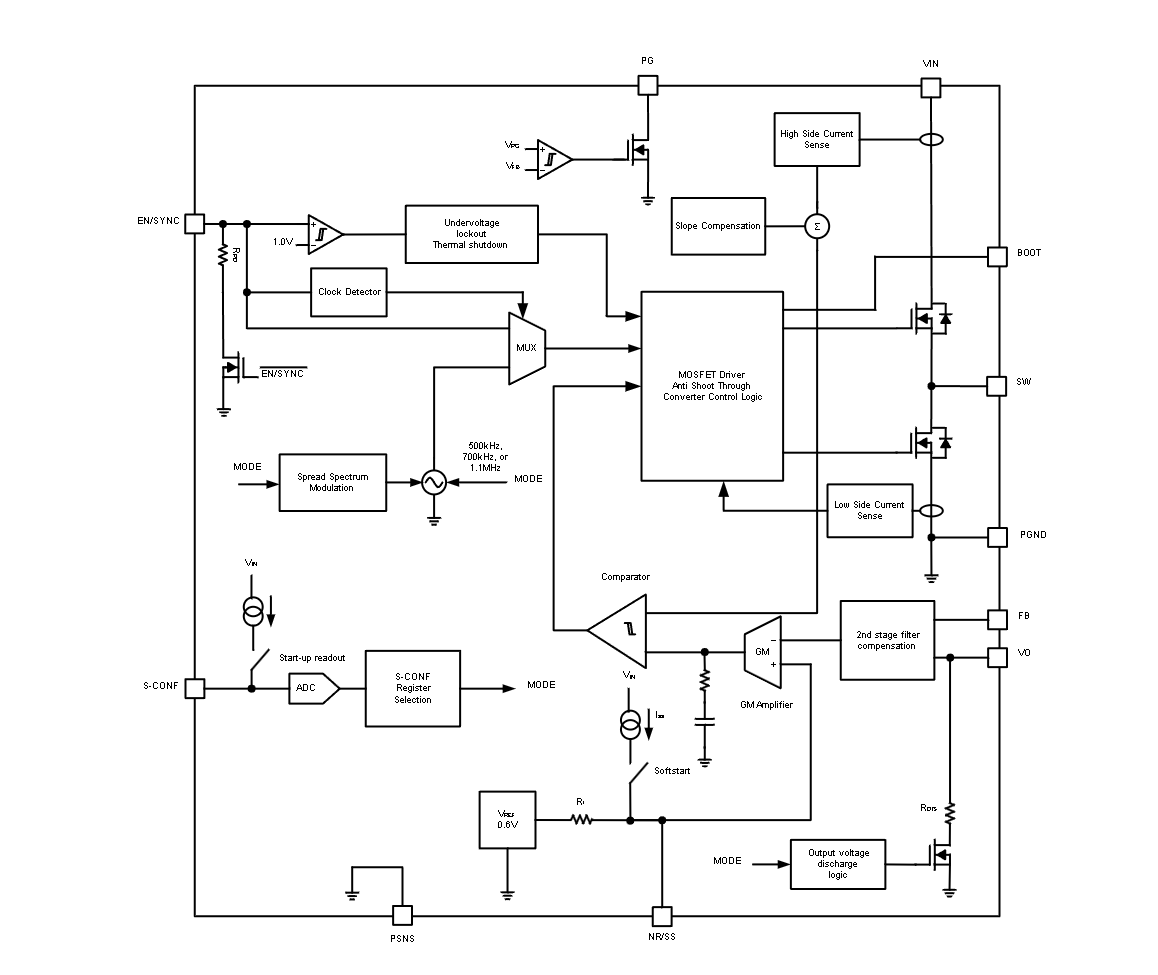

方框圖

1. 產品概述

TPS62966 是一款高效率、低噪聲、低紋波的同步降壓轉換器（Buck Converter），專為噪聲敏感的應用設計，如高速ADC、時鐘和抖動清潔器、串行器、解串行器以及雷達應用。

2. 主要特性

• ?低噪聲與低紋波?：
  • 輸出1/f噪聲 < 20μV RMS（100Hz至100kHz）
  • 輸出電壓紋波 < 10μV RMS（經過鐵氧體磁珠后）
  • 高電源抑制比（PSRR） > 65dB（高達100kHz）
• ?固定頻率峰值電流模式控制?：
  • 可選頻率：1.1MHz、700kHz、500kHz
  • 可與外部時鐘同步（可選）
• ?集成環路補償?：支持帶有30dB衰減的第二級LC濾波器（可選）
• ?寬輸入電壓范圍?：3.0V至17V
• ?輸出電壓范圍?：0.6V至5.5V
• ?高精度?：輸出電壓精度在溫度范圍內為±1%
• ?其他功能?：用戶定義的欠壓鎖定、精確的時序控制、可調軟啟動、電源良好輸出、輸出放電（可選）

3. 應用領域

• 電信基礎設施
• 測試與測量
• 航空航天與國防（雷達、航空電子）
• 醫療設備

4. 封裝與溫度范圍

• ?封裝?：2.0mm × 3.0mm QFN，0.5mm間距
• ?結溫范圍?：-40°C至150°C

5. 功能描述

• ? Smart Config（S-CONF） ?：通過連接不同阻值的電阻來配置設備的工作模式，包括開關頻率、擴頻調制、輸出放電和同步設置。
• ? 使能控制（EN/SYNC） ?：通過拉高EN/SYNC引腳來啟用設備，并具有精確的上升閾值電壓。該引腳還用于設備同步。
• ?擴頻調制?：通過S-CONF引腳啟用或禁用擴頻調制，以降低高頻混疊雜散。
• ?輸出放電?：根據S-CONF設置啟用或禁用輸出放電功能。
• ? 欠壓鎖定（UVLO） ?：避免在低輸入電壓下誤操作設備。
• ? 電源良好輸出（PG） ?：當反饋引腳電壓高于閾值時，PG引腳輸出高電平；低于閾值時，輸出低電平。
• ? 噪聲抑制與軟啟動電容器（NR/SS） ?：連接至NR/SS引腳的電容器可降低低頻噪聲并設置軟啟動時間。

6. 設計與應用

• ?典型應用電路?：提供了詳細的典型應用電路圖及組件列表。
• ?設計指南?：包括外部組件選擇、PCB布局建議等，以確保最佳性能。
• ?使用WEBENCH工具?：推薦使用WEBENCH Power Designer工具進行自定義設計，優化效率、占板面積和成本等關鍵參數。
