LMR336x0AP-Q1 汽車級穩壓器是一款易于使用的同步降壓 DC/DC 轉換器，可為惡劣的應用提供一流的效率。LMR336x0AP-Q1 可從高達 36V 的輸入驅動高達 2A 或 3A 的負載電流。LMR336x0AP-Q1 以非常小的解決方案尺寸提供高輕載效率和輸出精度。電源就緒標志和精密使能等功能為各種應用提供了靈活易用的解決方案。LMR336x0AP-Q1 在輕負載時自動折返頻率以提高效率。集成消除了大多數外部元件，并提供了專為簡單 PCB 布局而設計的引腳排列。保護功能包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。LMR336x0AP-Q1 采用具有可潤濕側面的 12 引腳 3mm × 2mm 下一代 VQFN 封裝。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為堅固耐用的汽車應用而配置
  • 輸入電壓范圍：3.8 V 至 36 V
  • 輸出電壓范圍：1 V 至 24 V
  • 輸出電流：2 A、3 A
  • 75 mΩ/50 mΩ 電阻 RDS-開啟功率 MOSFET
  • 峰值電流模式控制
  • 最短導通時間：68 ns
  • 頻率： 400 kHz， 2.1 MHz
  • 集成補償網絡
• 低 EMI 和開關噪聲
  • HotRod? 軟件包
  • 并聯輸入電流路徑
• 所有負載下的高功率轉換
  • 峰值效率 > 95%
  • 5 μA 的低關斷靜態電流
  • 25 μA 的低工作靜態電流

參數

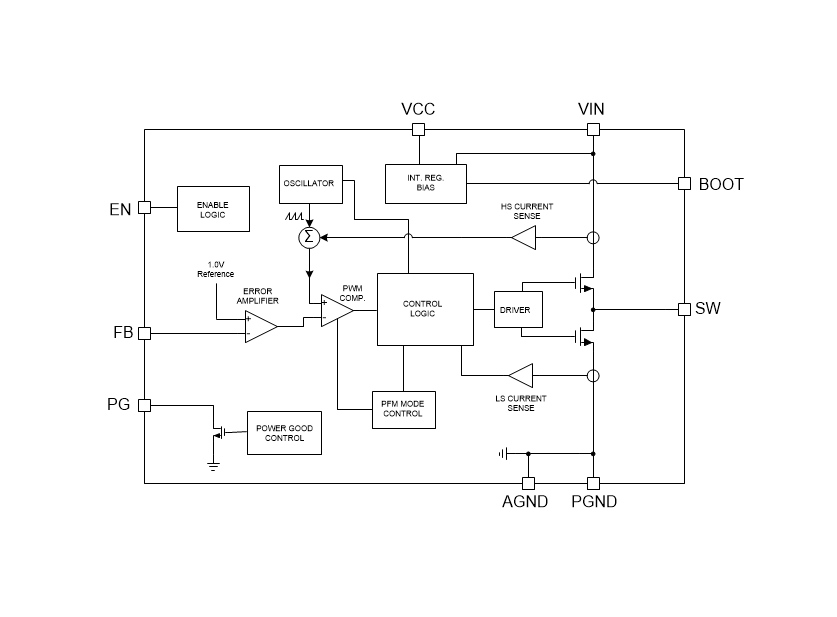

方框圖

概述

LMR33630AP-Q1是一款由Texas Instruments（TI）生產的同步降壓（Buck）DC/DC轉換器，專為汽車應用設計。它支持寬輸入電壓范圍（3.8V至36V），最大輸出電流可達3A，并具有高效率、低EMI、小封裝等特點。

主要特性

• ?AEC-Q100認證?：適用于汽車級應用，溫度等級為-40°C至+125°C。
• ?寬輸入電壓范圍?：3.8V至36V。
• ?高輸出電流?：最大輸出電流為3A。
• ?高效率?：峰值效率超過95%。
• ?低EMI?：采用HotRod?封裝和并行輸入電流路徑，降低EMI和開關噪聲。
• ?小封裝?：12引腳3mm × 2mm的VQFN封裝。
• ?集成補償網絡?：內部集成補償網絡，減少外部組件數量。
• ?保護功能?：包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。

應用領域

• 信息娛樂和儀表板
• 車聯網控制單元

功能描述

• ?峰值電流模式控制?：采用峰值電流模式控制，提供快速瞬態響應。
• ?自動輕載模式切換?：在輕載條件下自動切換至PFM模式，提高效率。
• ?電源良好標志?：提供電源良好標志輸出，用于系統復位或監控。
• ?精確使能控制?：具有精確的使能輸入，允許用戶定義的欠壓鎖定和精確的時序控制。
• ?軟啟動功能?：內置軟啟動功能，防止啟動時的過沖電流。

性能指標

• ?高效率?：在所有負載條件下保持高效率，峰值效率超過95%。
• ?低靜態電流?：關機狀態下的靜態電流僅為5μA，工作靜態電流為25μA。
• ?高精度?：輸出電壓精度高，支持精確的電阻分壓器設置。
• ?快速瞬態響應?：采用峰值電流模式控制，提供快速的負載瞬態響應。

封裝與尺寸

• 封裝類型：12引腳3mm × 2mm的VQFN封裝。
• 尺寸：3mm × 2mm。

典型應用與布局指導

• 文件提供了詳細的典型應用電路圖和組件選擇指南。
• 強調了PCB布局的重要性，包括輸入和輸出電容的放置、電感的選擇以及關鍵信號的布線。
• 提供了布局示例和布局指南，以確保最佳性能和穩定性。

結論

LMR33630AP-Q1是一款專為汽車應用設計的同步降壓DC/DC轉換器，具有高效率、低EMI、小封裝和多種保護功能等特點。其寬輸入電壓范圍、高輸出電流和集成補償網絡使其成為汽車信息娛樂、儀表板和車聯網控制單元等應用的理想選擇。通過合理的PCB布局和組件選擇，可以充分發揮其性能優勢，滿足汽車級應用的高可靠性要求。
