LMR336x0AP-Q1 汽車級穩壓器是一款易于使用的同步降壓 DC/DC 轉換器，可為惡劣的應用提供一流的效率。LMR336x0AP-Q1 可從高達 36V 的輸入驅動高達 2A 或 3A 的負載電流。LMR336x0AP-Q1 以非常小的解決方案尺寸提供高輕載效率和輸出精度。電源就緒標志和精密使能等功能為各種應用提供了靈活易用的解決方案。LMR336x0AP-Q1 在輕負載時自動折返頻率以提高效率。集成消除了大多數外部元件，并提供了專為簡單 PCB 布局而設計的引腳排列。保護功能包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。LMR336x0AP-Q1 采用具有可潤濕側面的 12 引腳 3mm × 2mm 下一代 VQFN 封裝。
*附件：lmr33620ap-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為堅固耐用的汽車應用而配置
  • 輸入電壓范圍：3.8 V 至 36 V
  • 輸出電壓范圍：1 V 至 24 V
  • 輸出電流：2 A、3 A
  • 75 mΩ/50 mΩ 電阻 RDS-開啟功率 MOSFET
  • 峰值電流模式控制
  • 最短導通時間：68 ns
  • 頻率： 400 kHz， 2.1 MHz
  • 集成補償網絡
• 低 EMI 和開關噪聲
  • HotRod? 軟件包
  • 并聯輸入電流路徑
• 所有負載下的高功率轉換
  • 峰值效率 > 95%
  • 5 μA 的低關斷靜態電流
  • 25 μA 的低工作靜態電流

參數

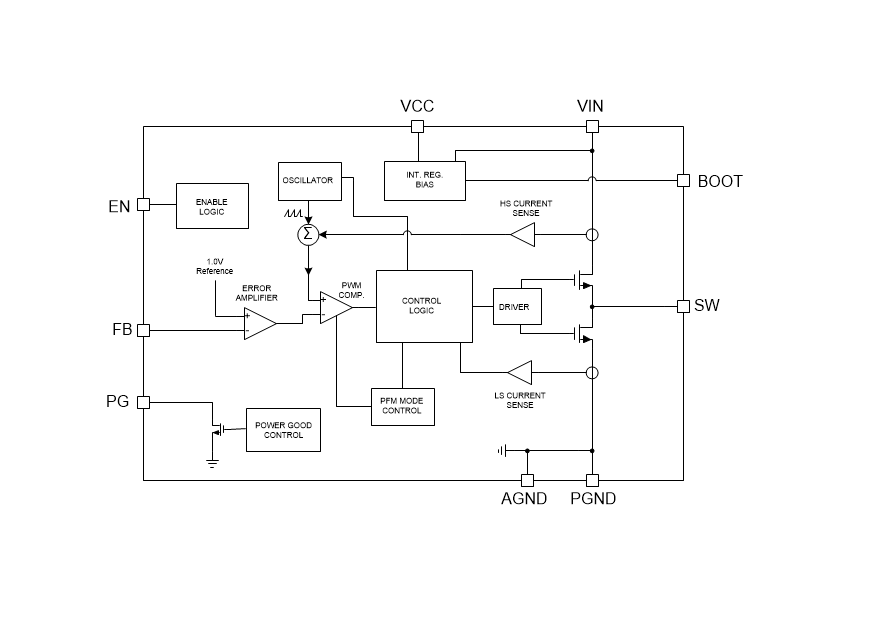

方框圖

1. 產品概述

1.1 主要特點

• ?汽車應用認證?：符合AEC-Q100標準，適用于汽車應用，溫度等級為-40°C至+125°C。
• ?功能安全?：提供文檔支持功能安全系統設計。
• ?寬輸入電壓范圍?：3.8 V至36 V。
• ?輸出電壓范圍?：1 V至24 V。
• ?輸出電流?：2 A。
• ?高效率?：峰值效率超過95%。
• ?低靜態電流?：關機靜態電流為5 μA，工作靜態電流為25 μA。
• ?封裝?：采用12引腳3 mm × 2 mm的VQFN封裝。

1.2 應用領域

• 信息娛樂和儀表板
• 遠程信息處理控制單元

2. 功能描述

2.1 基本功能

• ?同步降壓DC/DC轉換器?：提供同類最佳的效率。
• ?高精度輸出?：即使在輕負載下也能保持高精度。
• ?自動頻率折疊?：在輕負載下自動降低頻率以提高效率。
• ?保護特性?：包括熱關機、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。

2.2 特殊功能

• ?電源良好標志輸出?：用于在系統微處理器輸出電壓失調時重置。
• ?精密使能控制?：具有精密的使能閾值，允許使用外部電壓分壓器提供可調輸入欠壓鎖定。

3. 技術規格

3.1 絕對最大額定值

• ?輸入電壓?：VIN至PGND為-0.3 V至38 V。
• ?結溫?：-40°C至150°C。
• ?存儲溫度?：-55°C至150°C。

3.2 推薦工作條件

• ?輸入電壓?：3.8 V至36 V。
• ?輸出電壓?：1 V至24 V（可調）。
• ?輸出電流?：最大2 A。

3.3 熱信息

• ?熱阻?：RθJA為72.5°C/W（VQFN封裝）。

3.4 電氣特性

• ?工作頻率?：400 kHz。
• ?高側MOSFET導通電阻?：75 mΩ。
• ?低側MOSFET導通電阻?：50 mΩ。

4. 應用與實施

4.1 典型應用電路

• ?電路圖?：提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、反饋電阻等元件的選擇。
• ?設計步驟?：包括選擇開關頻率、設置輸出電壓、選擇電感和輸出電容等。

4.2 布局指南

• ?關鍵元件布局?：輸入電容應盡可能靠近VIN和GND引腳，反饋分壓器應盡可能靠近FB引腳。
• ?接地和散熱?：建議使用多層PCB，并在頂層和底層使用盡可能多的銅進行散熱。

5. 設備與文檔支持

5.1 設備支持

• ?WEBENCH? Power Designer?：支持使用TI的WEBENCH? Power Designer工具進行自定義設計。

5.2 文檔支持

• ?相關文檔?：提供了與熱設計、PCB布局、EMI降低等相關的文檔支持。

5.3 支持資源

• ?TI E2E?支持論壇?：提供快速、經驗證的答案和設計幫助。
