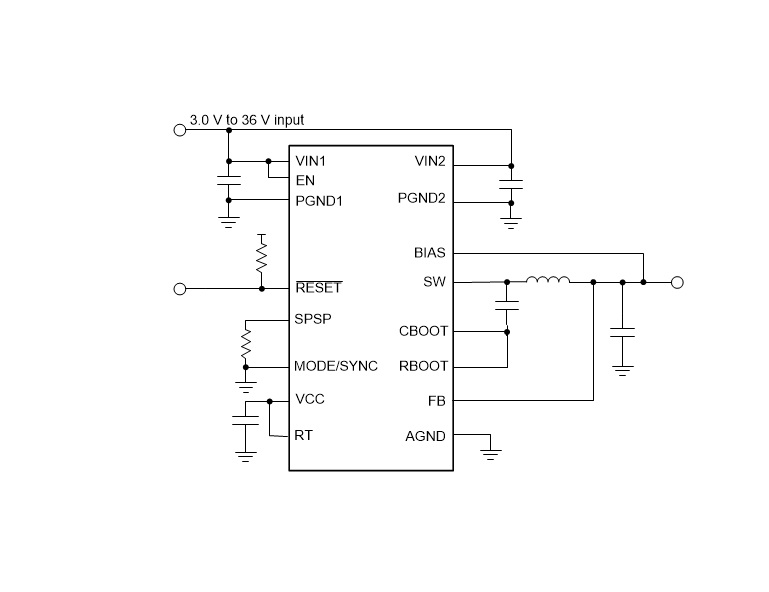

LM6x4xx 系列降壓穩壓器是提供固定或可調輸出電壓的穩壓器，可設置為預期輸入電壓的 1 V 至 95%。這些穩壓器可在 3 V 至 36 V 的寬輸入電壓范圍內工作，并具有高達 42 V 的瞬態容差。

該系列專為低 EMI 而設計。這些器件集成了引腳可選的擴頻和可調節的 SW 節點上升時間。雙隨機擴頻 （DRSS） 跳頻設置為 ±5.5%（典型值），通過三角和偽隨機調制的組合大幅降低峰值發射。DRSS 還包括先進的技術，以減少由擴頻調制引起的輸出電壓紋波。
*附件：lm61495.pdf

帶濾波和延遲釋放的漏極開路 RESET 輸出可真實指示系統狀態。在自動模式下，該器件可在固定頻率脈寬調制 （FPWM） 和脈沖頻率調制 （PFM） 工作模式之間自動轉換，允許的空載電流消耗僅為 5 μA（典型值）。電氣特性規定在 –40°C 至 +150°C 的結溫范圍內。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍為 3 V 至 36 V
• 帶濾波器和延遲釋放的 RESET 輸出
• 專為低 EMI 而設計：
  • 符合 CISPR 11/32 B 類標準的 EVM
  • 引腳可配置的擴頻
  • 可調 SW 節點上升時間
  • 高于和低于 AM 頻段作：引腳可配置為固定 400 kHz 和 2.2 MHz，或在 200 kHz – 2.2 MHz 范圍內可調
  • 低 EMI 對稱引腳排列
  • 輕負載模式可通過引腳進行配置，以實現恒定頻率或脈沖頻率調制 （PFM）
• 高效解決方案
  • 8A 負載的效率為 95%
  • 在自動模式下空載時為 5μA 的輸入電流
  • <1μA 關斷電流（典型值）
• 高功率密度
  • 內置補償、軟啟動、電流限制、熱關斷和 UVLO
  • 4.5mm × 3.5mm 可濕性側面 QFN 封裝

參數

方框圖

概述

LM61495是一款高性能、低電磁干擾（EMI）的同步降壓（Buck）DC/DC轉換器，專為高功率密度設計。該系列還包括LM62460（6A）和LM61480（8A）版本，提供不同的輸出電流能力。LM61495支持高達10A的輸出電流，具有多種保護功能和靈活的工作模式，適用于工業運輸、航空電子、工業PC等多種應用領域。

主要特性

• ?高功率密度?：提供10A輸出電流，采用緊湊的QFN封裝。
• ?低EMI設計?：支持引腳可配置的擴頻調制，減少電磁干擾。
• ?高效率?：在寬輸入電壓范圍內保持高效率，降低功耗。
• ?多功能保護?：包括過流保護、短路保護、熱關斷和輸入欠壓鎖定（UVLO）等。
• ?靈活的工作模式?：支持固定頻率脈沖寬度調制（FPWM）和脈沖頻率調制（PFM）模式，自動適應負載變化。

應用領域

• ?工業運輸?
• ?航空電子?
• ?工業PC?
• ?PLC、DCS和PAC?
• ?半導體測試設備?

功能描述

• ?輸出電壓調整?：通過反饋電阻分壓器設置輸出電壓，支持固定和可調輸出。
• ?軟啟動?：避免啟動時的電流沖擊，保護輸入電源和負載。
• ?擴頻調制?：減少EMI，提高系統的電磁兼容性。
• ?電流限制?：防止過流損壞，保護轉換器和負載。
• ?熱關斷?：在溫度過高時自動關斷輸出，防止熱損壞。

電氣特性

• ?輸入電壓范圍?：3V至36V，瞬態耐受電壓可達42V。
• ?輸出電壓范圍?：1V至95%的輸入電壓，可調。
• ?最大輸出電流?：10A（LM61495），8A（LM61480），6A（LM62460）。
• ?開關頻率?：固定400kHz、2.2MHz或可調（200kHz至2.2MHz）。
• ?靜態電流?：自動模式下無負載時僅為5μA，關機模式下小于1μA。

外部組件選擇

• ?電感?：根據所需的輸出電流和紋波要求選擇合適的電感值。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?輸入電容?：需要至少一個高質量的旁路電容，以穩定輸入電壓并減小噪聲。
• ?引導電容?：連接在CBOOT和SW引腳之間，為內部高側柵極驅動器供電。

PCB布局指南

• ?最小化電流環路?：將輸入電容、電感和輸出電容盡量靠近LM61495，以減小寄生電感和電阻。
• ?敏感節點連接?：將反饋電阻分壓器、RESET輸出和PGND等敏感節點直接連接到相應的引腳，以減少噪聲耦合。
• ?散熱設計?：確保LM61495周圍有足夠的散熱空間，并通過熱過孔連接到PCB的散熱層。
• ?旁路電容放置?：將輸入旁路電容緊靠近VIN和PGND引腳，以減小高頻噪聲。

總結

LM61495是一款功能強大、性能優越的同步降壓DC/DC轉換器，適用于多種高功率密度應用。其低EMI設計、高效率、多功能保護和靈活的工作模式使其成為工業和航空電子等領域的理想選擇。通過合理的外部組件選擇和PCB布局設計，可以實現高效、可靠的電源解決方案。
