LM6x4xx 系列降壓穩壓器是提供固定或可調輸出電壓的穩壓器，可設置為預期輸入電壓的 1 V 至 95%。這些穩壓器可在 3 V 至 36 V 的寬輸入電壓范圍內工作，并具有高達 42 V 的瞬態容差。

該系列專為低 EMI 而設計。這些器件集成了引腳可選的擴頻和可調節的 SW 節點上升時間。雙隨機擴頻 （DRSS） 跳頻設置為 ±5.5%（典型值），通過三角和偽隨機調制的組合大幅降低峰值發射。DRSS 還包括先進的技術，以減少由擴頻調制引起的輸出電壓紋波。
*附件：lm62460.pdf

帶濾波和延遲釋放的漏極開路 RESET 輸出可真實指示系統狀態。在自動模式下，該器件可在固定頻率脈寬調制 （FPWM） 和脈沖頻率調制 （PFM） 工作模式之間自動轉換，允許的空載電流消耗僅為 5 μA（典型值）。電氣特性規定在 –40°C 至 +150°C 的結溫范圍內。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍為 3 V 至 36 V
• 帶濾波器和延遲釋放的 RESET 輸出
• 專為低 EMI 而設計：
  • 符合 CISPR 11/32 B 類標準的 EVM
  • 引腳可配置的擴頻
  • 可調 SW 節點上升時間
  • 高于和低于 AM 頻段作：引腳可配置為固定 400 kHz 和 2.2 MHz，或在 200 kHz – 2.2 MHz 范圍內可調
  • 低 EMI 對稱引腳排列
  • 輕負載模式可通過引腳進行配置，以實現恒定頻率或脈沖頻率調制 （PFM）
• 高效解決方案
  • 8A 負載的效率為 95%
  • 在自動模式下空載時為 5μA 的輸入電流
  • <1μA 關斷電流（典型值）
• 高功率密度
  • 內置補償、軟啟動、電流限制、熱關斷和 UVLO
  • 4.5mm × 3.5mm 可濕性側面 QFN 封裝

參數

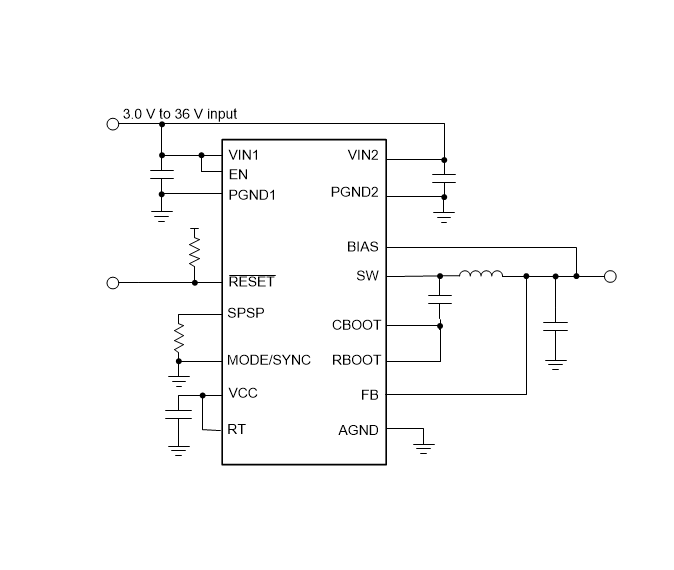

方框圖

概述

LM62460是一款高性能、低電磁干擾（EMI）的同步降壓（Buck）DC/DC轉換器，專為高功率密度設計。該轉換器提供高達6A的輸出電流，并具有多種保護功能，如過流保護、短路保護、熱關斷和輸入欠壓鎖定（UVLO）等。LM62460適用于工業運輸、航空電子、工業PC、PLC、DCS和半導體測試設備等應用。

主要特性

• ?高功率密度?：提供6A輸出電流，采用4.5mm x 3.5mm的濕側引腳QFN封裝。
• ?低EMI設計?：支持引腳可配置的擴頻調制和可調SW節點上升時間，符合CISPR 11/32 Class B標準。
• ?高效率?：在8A負載下效率可達95%，自動模式下無負載電流消耗僅為5μA。
• ?多功能RESET輸出?：具有濾波和延遲釋放功能，提供系統狀態的真實指示。
• ?多種工作模式?：支持固定頻率脈沖寬度調制（FPWM）和脈沖頻率調制（PFM）模式，自動適應負載變化。

應用領域

• ?工業運輸?
• ?航空電子?
• ?工業PC?
• ?PLC、DCS和PAC?
• ?半導體測試設備?

功能特點

• ?內置補償?：簡化了外部電路設計，減少了BOM成本。
• ?軟啟動?：避免了啟動時的電流沖擊，保護了輸入電源和負載。
• ?電流限制和熱關斷?：防止了過流和熱損壞，提高了系統的可靠性。
• ?引腳可配置性?：如擴頻調制、SW節點上升時間和工作模式等，提供了靈活的設計選擇。

電氣特性

• ?輸入電壓范圍?：3V至36V，瞬態耐受電壓可達42V。
• ?輸出電壓范圍?：1V至95%的輸入電壓，可調。
• ?最大輸出電流?：6A（LM62460），8A（LM61480），10A（LM61495）。
• ?開關頻率?：固定400kHz、2.2MHz或可調（200kHz至2.2MHz）。
• ?靜態電流?：自動模式下無負載時僅為5μA，關機模式下小于1μA。

外部組件選擇

• ?電感?：根據所需的輸出電流和紋波要求選擇合適的電感值。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?輸入電容?：需要至少一個高質量的旁路電容，以穩定輸入電壓并減小噪聲。
• ?引導電容?：連接在CBOOT和SW引腳之間，為內部高側柵極驅動器供電。

PCB布局指南

• ?最小化電流環路?：將輸入電容、電感和輸出電容盡量靠近LM62460，以減小寄生電感和電阻。
• ?敏感節點連接?：將反饋電阻分壓器、RESET輸出和PGND等敏感節點直接連接到相應的引腳，以減少噪聲耦合。
• ?散熱設計?：確保LM62460周圍有足夠的散熱空間，并通過熱過孔連接到PCB的散熱層。
• ?旁路電容放置?：將輸入旁路電容緊靠近VIN和PGND引腳，以減小高頻噪聲。

總結

LM62460是一款高性能、低EMI的同步降壓DC/DC轉換器，適用于多種高功率密度應用。其內置補償、軟啟動、電流限制和熱關斷等功能提高了系統的可靠性和穩定性。通過合理的外部組件選擇和PCB布局設計，可以實現高效、可靠的電源解決方案。
