TPS6293x 是一款高效、易于使用的同步降壓轉換器，具有 3.8V 至 30V 的寬輸入電壓范圍，并支持高達 2A（TPS62932）和 3A（TPS62933 和 TPS62933x）的連續輸出電流和 0.8V 至 22V 輸出電壓。

該器件采用固定頻率峰值電流控制模式，可實現快速瞬態響應以及良好的線路和負載調節。優化的內部環路補償消除了外部補償元件。
*附件：tps62933.pdf

TPS62932、TPS62933 和 TPS62933P 在脈沖頻率調制下運行，以實現高輕負載效率。TPS62933F 在強制連續電流調制下運行，可在所有負載條件下保持較低的輸出紋波。TPS62933O 在非音頻模式下運行，以避免可聞噪聲。

ULQ （超低靜態） 功能有利于延長電池壽命。開關頻率可通過 RT 引腳的配置在 200 kHz 至 2.2 MHz 范圍內進行設置，從而優化系統效率、解決方案尺寸和帶寬。TPS62932、TPS62933 和 TPS62933F 的軟啟動時間可通過 SS 引腳上的外部電容器進行調整。TPS62932、TPS62933、TPS62933P 和 TPS62933O 均采用擴頻功能，有助于降低 EMI 噪聲。

TPS6293x 采用小型 SOT583（1.6mm × 2.1mm）封裝，引腳間距為 0.5mm，具有優化的引腳布局，可輕松進行 PCB 布局，并促進良好的 EMI 性能。

特性

• 針對廣泛的應用進行配置
  • 3.8V 至 30V 輸入電壓范圍
  • 0.8V 至 22V 輸出電壓范圍
  • 超低靜態電流：12 μA（TPS62932、TPS62933 和 TPS62933P）
  • 集成 76mΩ 和 32mΩ MOSFET
  • 0.8 V ± 1% 參考電壓 （25°C）
  • 最大 98% 占空比作
  • 精度 EN 閾值
  • 2A （TPS62932） 和 3A （TPS62933 和 TPS62933x） 連續輸出電流
  • –40°C 至 150°C 工作結溫
• 多種引腳兼容選項
  • TPS62932、TPS62933 和 TPS62933F 與 SS 引腳配合使用，可實現可調節的軟啟動時間
  • TPS62933P 和 TPS62933O PG 引腳，用于電源正常指示器
  • 具有脈沖頻率調制 （PFM） 的 TPS62932、TPS62933 和 TPS62933P，可實現高輕載效率
  • 具有強制連續電流調制 （FCCM） 的 TPS62933F
  • 具有音頻輸出 （OOA） 功能的 TPS62933O
• 易于使用且解決方案尺寸小
  • 具有內部補償的峰值電流控制模式
  • 200kHz 至 2.2MHz 可選頻率
  • EMI 友好，具有頻率擴頻（TPS62932、TPS62933、TPS62933P 和 TPS62933O）
  • 支持使用預偏置輸出啟動
  • 高側和低側 MOSFET 的逐周期 OC 限制
  • 針對 OTP、OCP、OVP、UVP 和 UVLO 的非鎖存保護
  • 1.6mm × 2.1mm SOT583 封裝

參數

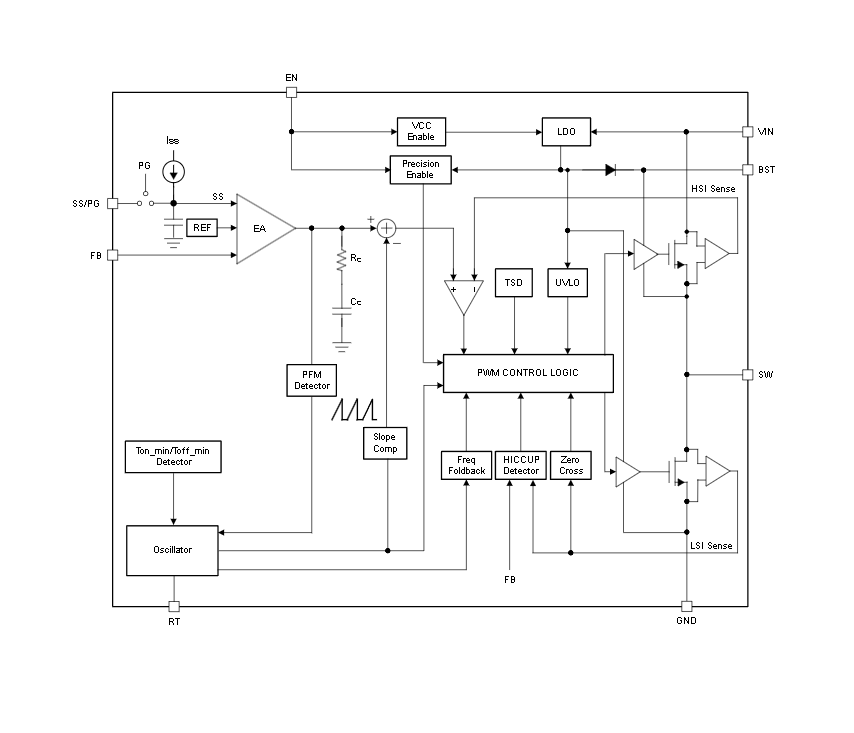

方框圖

概述

TPS62933是一款高效率、易于使用的同步降壓（Buck）DC/DC轉換器，適用于寬范圍的輸入電壓（3.8V至30V），支持高達3A的連續輸出電流。該轉換器采用SOT583封裝，具有低靜態電流、高集成度、多種保護功能以及靈活的配置選項，適用于多種應用場景，包括建筑自動化、工業PC、便攜式電子設備等。

主要特性

• ?寬輸入電壓范圍?：3.8V至30V。
• ?高輸出電流?：支持高達3A的連續輸出電流。
• ?低靜態電流?：典型值為12μA，有助于延長電池壽命。
• ?高效率?：采用固定頻率峰值電流控制模式，優化內部環路補償，提高轉換效率。
• ?多種保護功能?：包括過溫保護（OTP）、過流保護（OCP）、過壓保護（OVP）、欠壓保護（UVP）和欠壓鎖定（UVLO）。
• ?靈活的配置選項?：提供多種引腳兼容的型號，支持軟啟動時間調整、電源良好指示、連續電流調制和音頻范圍外操作等功能。

應用領域

• 建筑自動化和家用電器。
• 工業PC和多功能打印機。
• 便攜式電子設備和連接外設。
• 智能音箱和顯示器。
• 分布式電源系統，支持5V、12V、19V和24V輸入。

功能特點

• ?固定頻率峰值電流控制?：提供快速的瞬態響應和良好的線路及負載調節能力。
• ? 脈沖頻率調制（PFM） ?：在輕載條件下自動進入PFM模式，提高輕載效率。
• ? 強制連續電流調制（FCCM） ?：在某些型號中提供，以保持低輸出紋波。
• ? 音頻范圍外操作（OOA） ?：在某些型號中提供，避免可聞噪聲。
• ? 頻率擴展頻譜（Spread Spectrum） ?：降低電磁干擾（EMI）。
• ?軟啟動功能?：通過外部電容設置軟啟動時間，減少啟動時的浪涌電流。

電氣特性

• ?輸入電壓范圍?：3.8V至30V。
• ?輸出電壓范圍?：0.8V至22V可調。
• ?開關頻率?：200kHz至2.2MHz可調。
• ?高側和低側MOSFET導通電阻?：分別為76mΩ和32mΩ。
• ?熱關斷溫度?：典型值為165°C。

外部組件選擇

• ?電感?：根據所需的輸出電流和紋波要求選擇合適的電感值。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?輸入電容?：至少需要一個旁路電容，用于穩定輸入電壓。
• ?軟啟動電容?：用于設置軟啟動時間，減少啟動時的浪涌電流。

PCB布局指南

• ?最小化電流環路?：將輸入電容、電感和輸出電容盡量靠近TPS62933，以減小寄生電感和電阻。
• ?敏感節點連接?：將反饋電阻分壓器直接連接到FB引腳，以減少噪聲耦合。
• ?散熱設計?：確保TPS62933周圍有足夠的散熱空間，避免過熱。

總結

TPS62933是一款高性能、高集成度的同步降壓DC/DC轉換器，適用于多種寬范圍輸入電壓的應用場景。其低靜態電流、高效率、多種保護功能和靈活的配置選項使其成為便攜式電子設備、工業控制和分布式電源系統的理想選擇。通過合理的外部組件選擇和PCB布局設計，可以實現高效、可靠的電源解決方案。
