TPS6293x 是一款高效、易于使用的同步降壓轉換器，具有 3.8V 至 30V 的寬輸入電壓范圍，并支持高達 2A（TPS62932）和 3A（TPS62933 和 TPS62933x）的連續輸出電流和 0.8V 至 22V 輸出電壓。

該器件采用固定頻率峰值電流控制模式，可實現快速瞬態響應以及良好的線路和負載調節。優化的內部環路補償消除了外部補償元件。
*附件：tps62932.pdf

TPS62932、TPS62933 和 TPS62933P 在脈沖頻率調制下運行，以實現高輕負載效率。TPS62933F 在強制連續電流調制下運行，可在所有負載條件下保持較低的輸出紋波。TPS62933O 在非音頻模式下運行，以避免可聞噪聲。

ULQ （超低靜態） 功能有利于延長電池壽命。開關頻率可通過 RT 引腳的配置在 200 kHz 至 2.2 MHz 范圍內進行設置，從而優化系統效率、解決方案尺寸和帶寬。TPS62932、TPS62933 和 TPS62933F 的軟啟動時間可通過 SS 引腳上的外部電容器進行調整。TPS62932、TPS62933、TPS62933P 和 TPS62933O 均采用擴頻功能，有助于降低 EMI 噪聲。

TPS6293x 采用小型 SOT583（1.6mm × 2.1mm）封裝，引腳間距為 0.5mm，具有優化的引腳布局，可輕松進行 PCB 布局，并促進良好的 EMI 性能。

特性

• 針對廣泛的應用進行配置
  • 3.8V 至 30V 輸入電壓范圍
  • 0.8V 至 22V 輸出電壓范圍
  • 超低靜態電流：12 μA（TPS62932、TPS62933 和 TPS62933P）
  • 集成 76mΩ 和 32mΩ MOSFET
  • 0.8 V ± 1% 參考電壓 （25°C）
  • 最大 98% 占空比作
  • 精度 EN 閾值
  • 2A （TPS62932） 和 3A （TPS62933 和 TPS62933x） 連續輸出電流
  • –40°C 至 150°C 工作結溫
• 多種引腳兼容選項
  • TPS62932、TPS62933 和 TPS62933F 與 SS 引腳配合使用，可實現可調節的軟啟動時間
  • TPS62933P 和 TPS62933O PG 引腳，用于電源正常指示器
  • 具有脈沖頻率調制 （PFM） 的 TPS62932、TPS62933 和 TPS62933P，可實現高輕載效率
  • 具有強制連續電流調制 （FCCM） 的 TPS62933F
  • 具有音頻輸出 （OOA） 功能的 TPS62933O
• 易于使用且解決方案尺寸小
  • 具有內部補償的峰值電流控制模式
  • 200kHz 至 2.2MHz 可選頻率
  • EMI 友好，具有頻率擴頻（TPS62932、TPS62933、TPS62933P 和 TPS62933O）
  • 支持使用預偏置輸出啟動
  • 高側和低側 MOSFET 的逐周期 OC 限制
  • 針對 OTP、OCP、OVP、UVP 和 UVLO 的非鎖存保護
  • 1.6mm × 2.1mm SOT583 封裝

參數

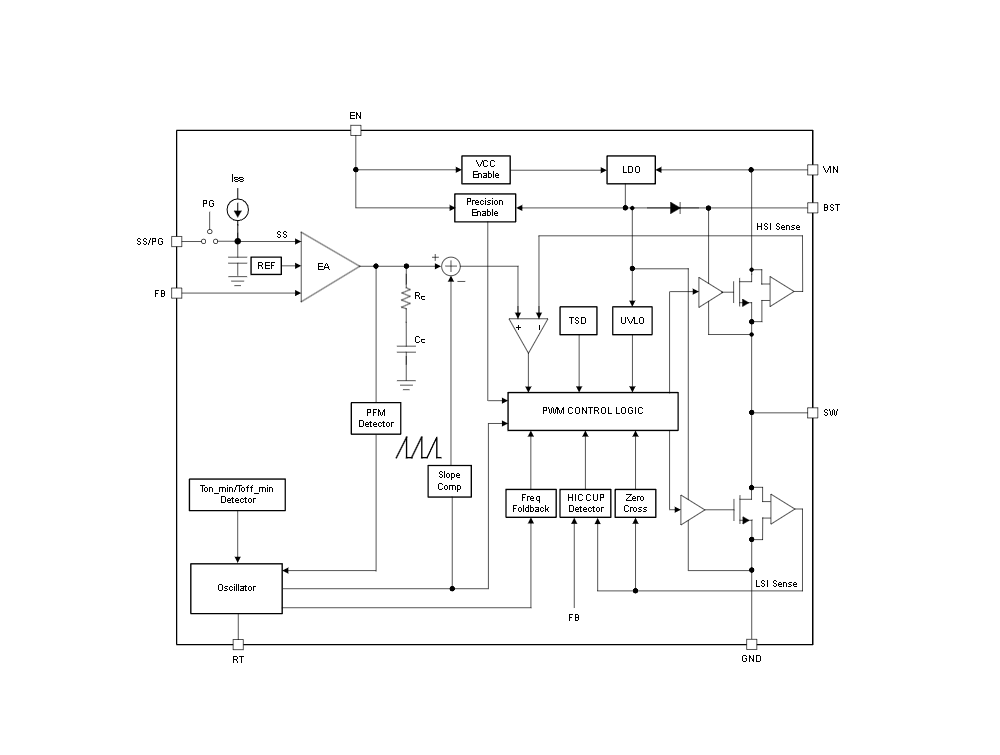

方框圖

概述

TPS62932是一款高效率、易于使用的同步降壓（Buck）轉換器，適用于3.8V至30V的寬輸入電壓范圍，提供高達2A的連續輸出電流。該轉換器集成了76mΩ和32mΩ的MOSFET，采用固定頻率峰值電流控制模式，適用于各種應用，如建筑自動化、家用電器、工業PC、多功能打印機等。

主要特性

• ?寬輸入電壓范圍?：3.8V至30V
• ?寬輸出電壓范圍?：0.8V至22V
• ?高效率?：集成MOSFET和低靜態電流（12μA）設計，支持高達98%的占空比操作
• ?靈活配置?：
  • 可選PFM（脈沖頻率調制）模式，提高輕載效率
  • SS引腳支持可調軟啟動時間
  • EN引腳具有精確使能閾值
• ?保護功能?：包括過溫保護（OTP）、過流保護（OCP）、過壓保護（OVP）、欠壓保護（UVP）和欠壓鎖定（UVLO）
• ?小型封裝?：采用1.6mm x 2.1mm的SOT583封裝

應用領域

• 建筑自動化
• 家用電器
• 工業PC
• 多功能打印機
• 企業投影儀
• 便攜式電子設備
• 智能音箱和顯示器
• 分布式電源系統

電氣特性

• ?最大輸出電流?：2A
• ?參考電壓?：0.8V ± 1%
• ?開關頻率?：200kHz至2.2MHz可選
• ?靜態電流?：12μA（典型值）
• ?熱關斷閾值?：165°C

功能模式

• ?PFM模式?：在輕載條件下自動進入，提高效率
• ?軟啟動?：通過SS引腳外接電容實現可調軟啟動時間
• ?使能控制?：EN引腳控制轉換器開關，具有精確使能閾值
• ?過壓/欠壓保護?：實時監測輸出電壓和輸入電壓，防止異常條件損壞轉換器

外部組件

• ?電感?：根據應用需求選擇合適的電感值，以優化性能
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波
• ?輸入電容?：直接連接在VIN和GND引腳之間，用于濾波和緩沖

布局指南

• ?電流環路最小化?：將輸入電容、電感和輸出電容盡量靠近轉換器，以減小寄生電感
• ?關鍵節點處理?：FB、SW和BST等關鍵節點應使用短而寬的走線，并遠離高噪聲區域
• ?去耦電容?：在VIN和GND引腳附近放置0.1μF的陶瓷去耦電容，以改善EMI性能

熱管理

• ?熱關斷?：當結溫超過165°C時，轉換器自動關斷以保護芯片
• ?散熱設計?：通過PCB設計和熱連接來優化熱耗散，確保轉換器在允許的溫度范圍內工作

文檔和支持

• 提供WEBENCH? Power Designer工具，支持自定義設計
• 包含詳細的數據手冊和應用筆記，幫助用戶進行設計和調試

總結

TPS62932是一款功能強大、易于使用的同步降壓轉換器，適用于多種寬輸入電壓范圍的應用場景。其高效率、靈活配置和全面的保護功能使其成為電源管理領域的理想選擇。
