TPS563300 是一款高效、易于使用的同步降壓轉換器，具有 3.8V 至 28V 的寬輸入電壓范圍，并支持高達 3A 的連續輸出電流和 0.8V 至 22V 的輸出電壓。

該器件采用固定頻率峰值電流控制模式，可實現快速瞬態響應以及良好的線路和負載調節。優化的內部環路補償在較寬的輸出電壓和工作頻率范圍內無需外部補償元件。脈沖頻率調制 （PFM） 模式可最大限度地提高輕負載效率。低靜態電流特性有利于在低功耗運行中延長電池壽命。該器件還具有擴頻功能，有助于降低 EMI 噪聲。
*附件：tps563300.pdf

該器件提供完整的保護，包括 OTP、OVP、UVLO、逐周期 OC 限制和帶打嗝模式的 UVP。該器件采用小型 SOT583（1.6mm × 2.1mm）封裝，引腳間距為 0.5mm，具有優化的引腳布局，便于 PCB 布局，并促進良好的 EMI 性能。

特性

• 針對廣泛的應用進行配置
  • 3.8V 至 28V 輸入電壓范圍
  • 0.8V 至 22V 輸出電壓范圍
  • 3A 連續輸出電流
  • 0.8V ± 1.5% 參考電壓 （25°C）
  • –40°C 至 150°C 工作結溫
  • 集成 76mΩ 和 32mΩ MOSFET
  • 20μA 低靜態電流（典型值）
  • 最大 98% 占空比作
  • 精度 EN 閾值
• 易于使用且解決方案尺寸小
  • 具有內部補償的峰值電流控制模式
  • 脈沖頻率調制 （PFM） 可實現高輕載效率
  • 500kHz 固定開關頻率
  • 支持頻率擴頻的 EMI
  • 支持使用預偏置輸出啟動
  • 高側和低側 MOSFET 的逐周期 OC 限制
  • 針對 OTP、OCP、OVP、UVP 和 UVLO 的非鎖存保護
  • 1.6mm × 2.1mm SOT583 封裝

參數

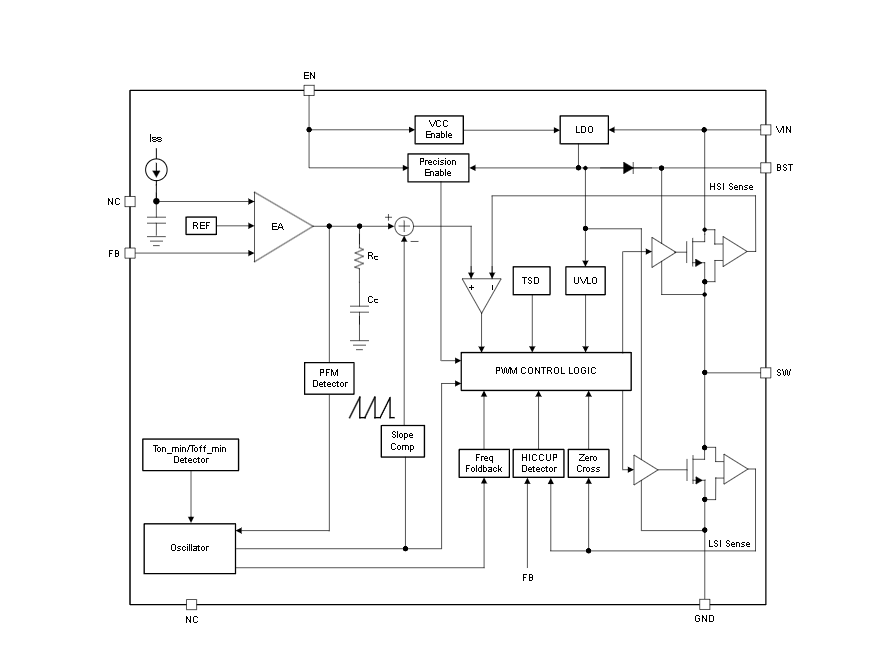

方框圖

1. 產品概述

TPS563300是一款高效、易于使用的同步降壓（Buck）DC/DC轉換器，適用于寬輸入電壓范圍（3.8V至28V）的應用。該轉換器能夠提供高達3A的連續輸出電流，并支持0.8V至22V的可調輸出電壓。TPS563300采用固定頻率峰值電流控制模式，具有快速瞬態響應和良好的線路及負載調節能力。

2. 主要特性

2.1 寬輸入與輸出電壓范圍

• ?輸入電壓范圍?：3.8V至28V，適應多種電源環境。
• ?輸出電壓范圍?：0.8V至22V，可通過外部電阻分壓器調節。

2.2 高效率與低功耗

• ?高效率?：采用同步整流技術，最大效率可達98%。
• ?低功耗?：在無負載情況下，靜態電流僅為20μA（典型值），有助于延長電池壽命。

2.3 多種保護功能

• ? 過溫保護（OTP） ?：防止結溫過高損壞器件。
• ? 過壓保護（OVP） ?：防止輸出電壓過高。
• ? 欠壓保護（UVP） ?：防止輸入電壓過低。
• ? 過流保護（OCP） ?：防止輸出電流過大。
• ? 欠壓鎖定（UVLO） ?：確保在低輸入電壓時關閉轉換器。

2.4 靈活的操作模式

• ?固定頻率峰值電流控制?：提供穩定的輸出電壓和快速的瞬態響應。
• ? 脈沖頻率調制（PFM） ?：在輕載條件下自動進入PFM模式，提高輕載效率。
• ? 頻率擴展頻譜（Spread Spectrum） ?：降低電磁干擾（EMI）。

2.5 小型封裝與易于使用

• ?小型SOT583封裝?：尺寸為1.6mm x 2.1mm，適用于空間受限的應用。
• ?內部補償?：無需外部補償元件，簡化設計。
• ?預偏置啟動?：支持帶預偏置電壓的啟動。

3. 應用領域

• ?建筑自動化與家電?
• ?多功能打印機與企業投影儀?
• ?便攜式電子設備與連接外設?
• ?智能音箱與顯示器?
• ?分布式電源系統?

4. 典型應用電路

文檔中提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感以及反饋電阻的選擇指南。此外，還介紹了如何使用TI的WEBENCH? Power Designer工具進行自定義設計。

5. 設計指南與最佳實踐

• ?布局指南?：提供了PCB布局建議，以確保最佳性能和EMI性能。
• ?元件選擇?：詳細介紹了如何選擇電感、電容等關鍵元件。
• ?最大環境溫度計算?：提供了計算最大環境溫度的公式，以確保器件在安全工作范圍內運行。

6. 性能曲線

文檔中包含了效率曲線、線路調節率曲線、負載瞬態響應曲線等性能曲線，展示了TPS563300在不同工作條件下的性能表現。
