TPS6293x 是一款高效、易于使用的同步降壓轉換器，具有 3.8V 至 30V 的寬輸入電壓范圍，并支持高達 2A（TPS62932）和 3A（TPS62933 和 TPS62933x）的連續輸出電流和 0.8V 至 22V 輸出電壓。

該器件采用固定頻率峰值電流控制模式，可實現快速瞬態響應以及良好的線路和負載調節。優化的內部環路補償消除了外部補償元件。
*附件：tps62933p.pdf

TPS62932、TPS62933 和 TPS62933P 在脈沖頻率調制下運行，以實現高輕負載效率。TPS62933F 在強制連續電流調制下運行，可在所有負載條件下保持較低的輸出紋波。TPS62933O 在非音頻模式下運行，以避免可聞噪聲。

ULQ （超低靜態） 功能有利于延長電池壽命。開關頻率可通過 RT 引腳的配置在 200 kHz 至 2.2 MHz 范圍內進行設置，從而優化系統效率、解決方案尺寸和帶寬。TPS62932、TPS62933 和 TPS62933F 的軟啟動時間可通過 SS 引腳上的外部電容器進行調整。TPS62932、TPS62933、TPS62933P 和 TPS62933O 均采用擴頻功能，有助于降低 EMI 噪聲。

TPS6293x 采用小型 SOT583（1.6mm × 2.1mm）封裝，引腳間距為 0.5mm，具有優化的引腳布局，便于 PCB 布局，并促進良好的 EMI 性能。

特性

• 針對廣泛的應用進行配置
  • 3.8V 至 30V 輸入電壓范圍
  • 0.8V 至 22V 輸出電壓范圍
  • 超低靜態電流：12 μA（TPS62932、TPS62933 和 TPS62933P）
  • 集成 76mΩ 和 32mΩ MOSFET
  • 0.8 V ± 1% 參考電壓 （25°C）
  • 最大 98% 占空比作
  • 精度 EN 閾值
  • 2A （TPS62932） 和 3A （TPS62933 和 TPS62933x） 連續輸出電流
  • –40°C 至 150°C 工作結溫
• 多種引腳兼容選項
  • TPS62932、TPS62933 和 TPS62933F 與 SS 引腳配合使用，可實現可調節的軟啟動時間
  • TPS62933P 和 TPS62933O PG 引腳，用于電源正常指示器
  • 具有脈沖頻率調制 （PFM） 的 TPS62932、TPS62933 和 TPS62933P，可實現高輕載效率
  • 具有強制連續電流調制 （FCCM） 的 TPS62933F
  • 具有音頻外 （OOA） 功能的 TPS62933O
• 易于使用且解決方案尺寸小
  • 具有內部補償?shù)姆逯惦娏骺刂颇Ｊ?/li>
  • 200kHz 至 2.2MHz 可選頻率
  • EMI 友好，具有頻率擴頻（TPS62932、TPS62933、TPS62933P 和 TPS62933O）
  • 支持使用預偏置輸出啟動
  • 高側和低側 MOSFET 的逐周期 OC 限制
  • 針對 OTP、OCP、OVP、UVP 和 UVLO 的非鎖存保護
  • 1.6mm × 2.1mm SOT583 封裝

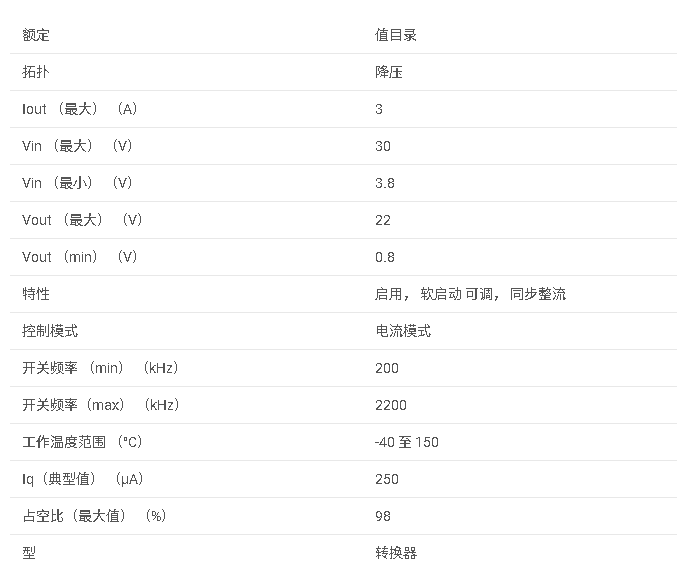

參數

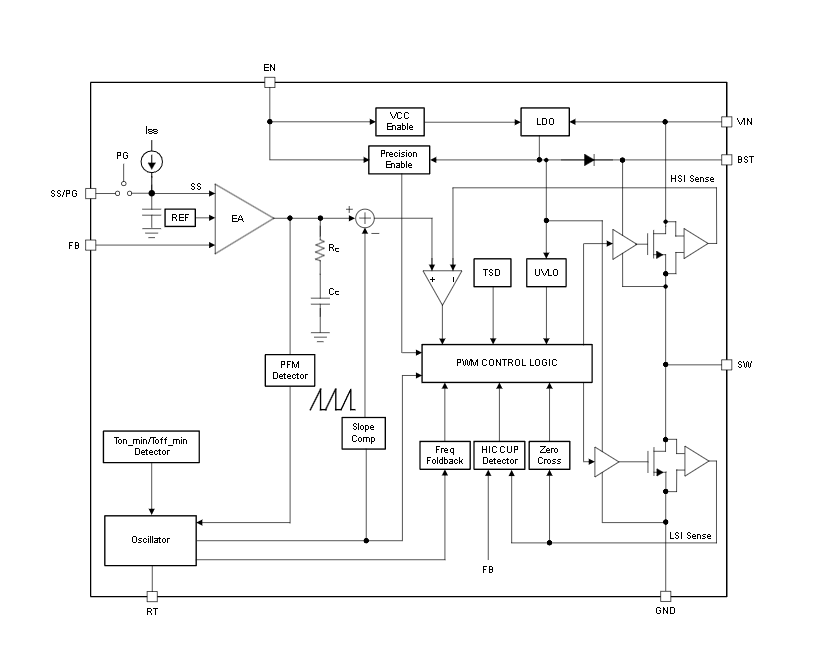

方框圖

1. 產品概述

TPS62933P是一款高效、易于使用的同步降壓（Buck）DC/DC轉換器，適用于寬輸入電壓范圍（3.8V至30V）的應用。該轉換器能夠提供高達3A的連續輸出電流，并支持0.8V至22V的可調輸出電壓。TPS62933P采用固定頻率峰值電流控制模式，具有快速瞬態響應和良好的線路及負載調節能力。

2. 主要特性

2.1 寬輸入與輸出電壓范圍

• ?輸入電壓范圍?：3.8V至30V，適應多種電源環境。
• ?輸出電壓范圍?：0.8V至22V，可通過外部電阻分壓器調節。

2.2 高效率與低功耗

• ?高效率?：采用同步整流技術，提升能量轉換效率。
• ?超低靜態電流?：12μA（典型值），有助于延長電池壽命。

2.3 靈活的操作模式

• ? 脈沖頻率調制（PFM） ?：在輕載條件下自動進入PFM模式，提高輕載效率。
• ?頻率可調?：開關頻率可在200kHz至2.2MHz范圍內調整，優化效率和解決方案尺寸。
• ?軟啟動時間可調?：通過外部電容設置軟啟動時間，減少啟動時的浪涌電流。

2.4 豐富的保護功能

• ? 過溫保護（OTP） ?：防止結溫過高損壞器件。
• ? 過壓保護（OVP） ?、? 欠壓保護（UVP） ?：保護電路免受電壓異常影響。
• ? 過流保護（OCP） ?：防止輸出電流過大。
• ? 欠壓鎖定（UVLO） ?：確保在低輸入電壓時關閉轉換器。

2.5 小型封裝與易于使用

• ?SOT583封裝?：尺寸為1.6mm x 2.1mm，節省空間。
• ?內部補償?：無需外部補償元件，簡化設計。
• ? 電源良好指示（PG） ?：通過PG引腳指示輸出電壓是否達到穩定狀態。

3. 應用領域

• ?建筑自動化與家電?
• ?多功能打印機與企業投影儀?
• ?便攜式電子設備與連接外設?
• ?智能音箱與顯示器?
• ?分布式電源系統?

4. 典型應用電路

文檔中提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、反饋電阻以及軟啟動電容的選擇指南。此外，還介紹了如何使用TI的WEBENCH? Power Designer工具進行自定義設計。

5. 設計指南與最佳實踐

• ?布局指南?：強調了關鍵元件的布局原則，以確保最佳性能和EMI性能。
• ?元件選擇?：詳細介紹了如何選擇電感、電容等關鍵元件，以及如何選擇合適的軟啟動電容。
• ?熱設計?：提供了計算最大環境溫度和功率耗散的公式，確保器件在安全工作范圍內運行。

6. 性能曲線

文檔中包含了效率曲線、線路調節率曲線、負載瞬態響應曲線等性能曲線，展示了TPS62933P在不同工作條件下的性能表現。

7. 文檔與支持

Texas Instruments提供了詳細的數據手冊、應用筆記和支持資源。用戶可以通過TI的官方網站獲取最新文檔、設計工具和社區支持。
