TPS6287x 是具有差分遠程感應功能的引腳對引腳 6A、9A、12A 和 15A 同步降壓直流/直流轉換器系列。對于每種額定電流，都有帶 I2C 接口的全功能器件型號和不帶 I2C 接口的有限功能器件型號。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 15A 的連續輸出電流。

這些器件可以在堆疊模式下工作，以提供更高的輸出電流或將功率耗散分散到多個器件。

TPS6287x 系列實現了增強的 DCS 控制方案，該方案支持固定頻率作的快速瞬變。器件可以在省電模式下運行以實現最高效率，或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。
*附件：tps62873.pdf

可選的遠程感應功能可最大限度地提高負載點的電壓調節能力，并且該器件在所有工作條件下都能實現優于 ±1% 的直流電壓精度。

開關頻率可通過 FSEL 引腳進行電阻器選擇。開關頻率可設置為 1.5MHz、2.25MHz、2.5MHz 或 3.0MHz，或與相同頻率范圍內的外部時鐘同步。

I2C 兼容接口提供多種控制、監控和警告功能，例如電壓監控和溫度相關警告。輸出電壓可通過 I2C 兼容接口快速調整，使負載的功耗適應應用的性能需求。默認啟動電壓可通過 VSEL 引腳進行電阻選擇。

特性

• 2.7V 至 6V 輸入電壓范圍
• 6A、9A、12A 和 15A 系列引腳對引腳兼容器件
• 四個輸出電壓范圍：
  • 0.4V 至 0.71875V，步長為 1.25mV
  • 0.4V 至 1.0375V，步長為 2.5mV
  • 0.4V 至 1.675V，步長為 5mV
  • 0.8V 至 3.35V，步長為 10mV
• 輸出電壓精度 ±1%
• 7mΩ 和 4.5mΩ 內部功率 MOSFET
• 可調外部補償
• 電阻器可選的啟動輸出電壓
• 電阻器可選的開關頻率
• 省電或強制 PWM作
• 高達 1MHz 的 I2C 兼容接口
• 差分遙感
• 可選的堆疊作，以提高輸出電流能力
• 熱警告和熱關斷
• 精確的使能輸入
• 有源輸出放電
• 可選的擴頻時鐘
• 帶窗口比較器的電源正常輸出
• 采用 2.55mm × 3.55mm × 1mm VQFN 封裝，側面可潤濕
• –40°C 至 125°C 結溫，TJ

參數

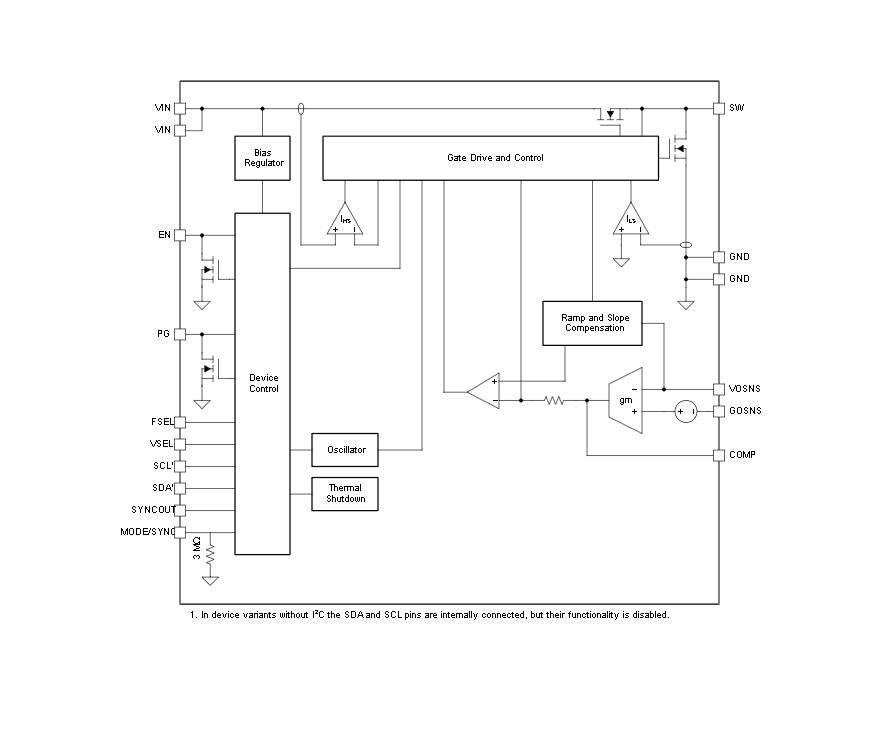

方框圖

概述

TPS62873 是一款高性能、同步降壓 DC/DC 轉換器，提供 2.7V 至 6V 的輸入電壓范圍，支持 15A 的連續輸出電流，并具有快速瞬態響應能力。該設備適用于光學網絡、存儲系統、FPGA、ASIC 和數字核心供電、DDR 內存供電等應用場景。

關鍵特性

• ?多種電流等級?：提供 6A、9A、12A、15A 四種電流等級的設備，且均為引腳對引腳兼容。
• ?高精度輸出電壓?：輸出電壓精度可達 ±1%，具有四種輸出電壓范圍可選。
• ?快速瞬態響應?：采用增強的 DCS 控制方案，支持固定頻率操作，可實現快速瞬態響應。
• ?靈活配置?：支持電阻可選的啟動輸出電壓、電阻可選的開關頻率、功率節省或強制 PWM 操作模式。
• ?I2C 接口?：提供 I2C 兼容接口，支持電壓監測和溫度相關警告等功能。
• ?差分遠程感測?：可選的遠程感測功能，可最大化負載點的電壓調節精度。
• ?熱保護與警告?：具備熱警告和熱關斷功能，確保設備在過熱條件下的安全運行。

應用領域

• 光學網絡
• 存儲系統
• FPGA、ASIC 和數字核心供電
• DDR 內存供電

功能描述

• ?固定頻率 DCS 控制?：采用增強的 DCS 控制拓撲，實現快速瞬態響應和穩定的電壓調節。
• ?PWM 和功率節省模式?：支持強制 PWM 模式和功率節省模式，可根據負載情況自動調整工作模式以提高效率。
• ?動態電壓調節?：通過 I2C 接口可快速調整輸出電壓，以適應不同負載的性能需求。
• ?多重保護機制?：包括過流保護、過壓保護、欠壓保護、過溫保護等，確保設備在各種異常條件下的安全運行。
• ?堆疊操作?：支持多個設備堆疊以增加輸出電流能力或分散功耗。

設計指南

• ?電感選擇?：根據應用需求和瞬態響應要求選擇合適的電感值。
• ?輸入電容選擇?：選擇低 ESR 的多層陶瓷電容，以提供穩定的輸入電壓源。
• ?輸出電容選擇?：根據瞬態響應和輸出紋波要求，選擇合適的輸出電容組合。
• ?補償網絡設計?：通過外部電阻和電容組成的補償網絡，優化控制環路的響應特性。
• ?布局布線?：遵循 TI 提供的布局布線指南，確保關鍵信號路徑的完整性和穩定性。

文檔支持

• 提供了詳細的數據手冊，包括電氣特性、功能描述、應用和實現指南等。
• 可通過 TI 的 WEBENCH Power Designer 等工具進行定制設計，簡化設計流程。
• TI E2E 支持論壇提供快速的設計幫助和驗證答案。

注意事項

• 在設計過程中，請確保遵守所有數據手冊中的絕對最大額定值和推薦工作條件。
• 在進行布局布線時，請特別注意關鍵信號路徑的布置和遠程感測線路的隔離。
• 在將設計投入生產之前，請進行充分的驗證和測試，以確保系統的穩定性和可靠性。
