TPS6287x 是具有差分遠程感應功能的引腳對引腳 6A、9A、12A 和 15A 同步降壓直流/直流轉換器系列。對于每種額定電流，都有帶 I2C 接口的全功能器件型號和不帶 I2C 接口的有限功能器件型號。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 15A 的連續輸出電流。

這些器件可以在堆疊模式下工作，以提供更高的輸出電流或?qū)⒐β屎纳⒎稚⒌蕉鄠€(gè)器件。
*附件：tps62872.pdf

TPS6287x 系列實現了增強的 DCS 控制方案，該方案支持固定頻率作的快速瞬變。器件可以在省電模式下運行以實現最高效率，或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。

可選的遠程感應功能可最大限度地提高負載點的電壓調節能力，并且該器件在所有工作條件下都能實現優于 ±1% 的直流電壓精度。

開關頻率可通過 FSEL 引腳進行電阻器選擇。開關頻率可設置為 1.5MHz、2.25MHz、2.5MHz 或 3.0MHz，或與相同頻率范圍內的外部時鐘同步。

I2C 兼容接口提供多種控制、監控和警告功能，例如電壓監控和溫度相關警告。輸出電壓可通過 I2C 兼容接口快速調整，使負載的功耗適應應用的性能需求。默認啟動電壓可通過 VSEL 引腳進行電阻選擇。

特性

• 2.7V 至 6V 輸入電壓范圍
• 6A、9A、12A 和 15A 系列引腳對引腳兼容器件
• 四個輸出電壓范圍：
  • 0.4V 至 0.71875V，步長為 1.25mV
  • 0.4V 至 1.0375V，步長為 2.5mV
  • 0.4V 至 1.675V，步長為 5mV
  • 0.8V 至 3.35V，步長為 10mV
• 輸出電壓精度 ±1%
• 7mΩ 和 4.5mΩ 內部功率 MOSFET
• 可調外部補償
• 電阻器可選的啟動輸出電壓
• 電阻器可選的開關頻率
• 省電或強制 PWM作
• 高達 1MHz 的 I2C 兼容接口
• 差分遙感
• 可選的堆疊作，以提高輸出電流能力
• 熱警告和熱關斷
• 精確的使能輸入
• 有源輸出放電
• 可選的擴頻時鐘
• 帶窗口比較器的電源正常輸出
• 采用 2.55mm × 3.55mm × 1mm VQFN 封裝，側面可潤濕
• –40°C 至 125°C 結溫，TJ

參數

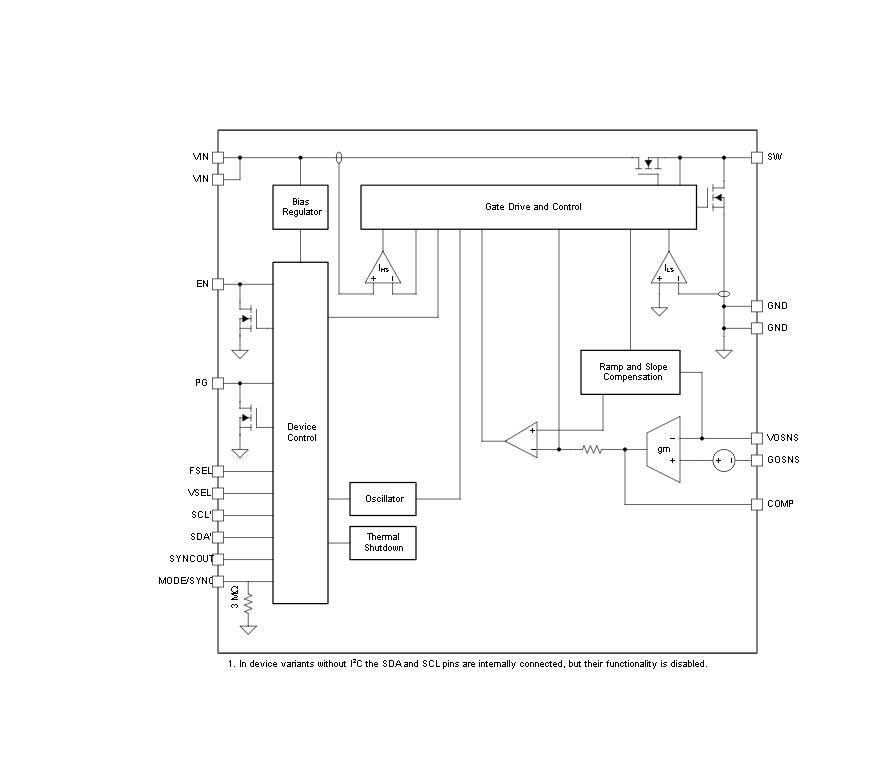

方框圖

概述

TPS62872 是一款由 Texas Instruments (TI) 生產的同步降壓 DC/DC 轉換器，專為需要高效率、快速瞬態響應和緊湊解決方案的應用設計。該系列包括 6A、9A、12A 和 15A 四種電流等級的設備，輸入電壓范圍為 2.7V 至 6V，支持堆疊操作以增加輸出電流或分散功耗。

關鍵特性

• ?輸入電壓范圍?：2.7V 至 6V
• ?輸出電流等級?：6A、9A、12A、15A（TPS62872 為 12A 版本）
• ?高效率?：采用增強的 DCS-Control 方案，支持固定頻率操作
• ?快速瞬態響應?：優化的控制環路設計，確?？焖夙憫?yīng)負載變化
• ?可編程輸出電壓?：提供多種輸出電壓范圍選項，步進精度可達 1.25mV
• ?熱保護和警告?：內置熱警告和熱關斷功能，保護設備免受過熱損害
• ?精確使能輸入?：允許精確控制電源開啟和關閉時序
• ?可選擴展功能?：如遠程電壓感測、擴頻時鐘、電源良好輸出等

應用領域

• 光學網絡
• 存儲系統
• FPGA、ASIC 和數字核心供電
• DDR 內存供電

功能描述

• ?DCS-Control 拓?fù)?/strong>?：結合電流模式和電壓模式的優點，提供穩定的輸出電壓和快速的瞬態響應
• ?強制 PWM 和電源節省模式?：可根據負載情況自動切換工作模式，以平衡效率和性能
• ?遠程電壓感測?：通過 VOSNS 和 GOSNS 引腳實現遠程電壓感測，提高電壓調節精度
• ? I2C 接口（部分型號） ?：允許通過 I2C 總線進行編程和監控，增加設計的靈活性
• ?堆疊操作?：多個設備可以堆疊使用，以增加輸出電流或分散功耗

設計指南

• ?選擇合適的電流等級?：根據應用需求選擇合適的電流等級
• ?輸出電壓編程?：通過 VSEL 引腳或 I2C 接口（如果可用）設置輸出電壓
• ?電感選擇?：根據輸出電流和期望的瞬態響應選擇合適的電感值
• ?電容選擇?：輸入和輸出電容的選擇需考慮 ESR、紋波電流和電壓穩定性
• ?布局和布線?：遵循 TI 提供的布局指南，確保最佳的性能和可靠性

文檔支持

• 提供了詳細的數據手冊，包括電氣特性、功能描述、應用和實現指南等
• 可通過 TI 的支持資源和工具獲取額外的幫助和文檔

注意事項

• 在設計過程中，請確保遵守所有數據手冊中的絕對最大額定值和推薦工作條件
• 在堆疊操作中，請注意設備之間的同步和均流問題
• 在將設計投入生產之前，請進行充分的驗證和測試，以確保系統的穩定性和可靠性
