LMR38020-Q1 汽車 SIMPLE SWITCHER? 電源轉換器 4.2V 至 80V、2A、同步降壓轉換器數據手冊

科技綠洲 ? 2025-06-06 10:50 ? 次閱讀

LMR38020-Q1 同步降壓轉換器設計用于在寬輸入電壓范圍內進行調節,從而最大限度地減少對外部浪涌抑制元件的需求。LMR38020-Q1 可在低至 4.2V 的輸入電壓驟降期間工作,如果需要,可以接近 100% 的占空比工作,使該器件成為 48V 電池汽車應用和 MHEV/EV 系統的絕佳選擇。
*附件:lmr38020-q1.pdf

LMR38020-Q1 使用精密使能功能,通過直接連接到寬輸入電壓或精確控制器件啟動和關斷來提供靈活性。電源就緒標志具有內置濾波和延遲功能,可真實指示系統狀態,無需外部監控器。該器件采用偽隨機擴頻技術,將 EMI 降至最低,開關頻率可配置為 200kHz 至 2.2MHz 之間,以避免噪聲敏感頻段。此外,可以選擇頻率以提高低工作頻率下的效率,或在高工作頻率下選擇更小的設計尺寸。

該器件具有內置保護功能,例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR38020-Q1 符合汽車 AEC-Q100 1 級標準,采用 8 引腳 HSOIC PowerPAD 集成電路封裝。

特性

  • 符合 AEC-Q100 標準,適用于汽車應用
    • 溫度等級 1:–40°C 至 +125°C,TA
  • 功能安全
  • 專為堅固耐用的汽車應用而配置
    • 4.2V 至 80V 輸入電壓范圍
    • 2A 連續輸出電流
    • 40μA 超低工作靜態電流
    • VIN 和 GND 引腳之間的距離為 1.5mm

    • 200kHz 至 2.2MHz 可調開關頻率
    • 與外部時鐘的頻率同步
    • 擴頻,降低 EMI
    • 97% 最大占空比
    • 支持使用預偏置輸出啟動
    • 室溫下 ±1.0% 容差電壓基準
    • 精確啟用
    • 易于使用的設備,帶有集成補償網絡,可實現低 BOM 計數
    • 集成同步整流
    • 采用 PowerPAD? 集成電路封裝的 8 引腳 HSOIC
    • PFM 和強制 PWM (FPWM) 選項
    • 提供 1A、LMR38010-Q1 封裝

參數

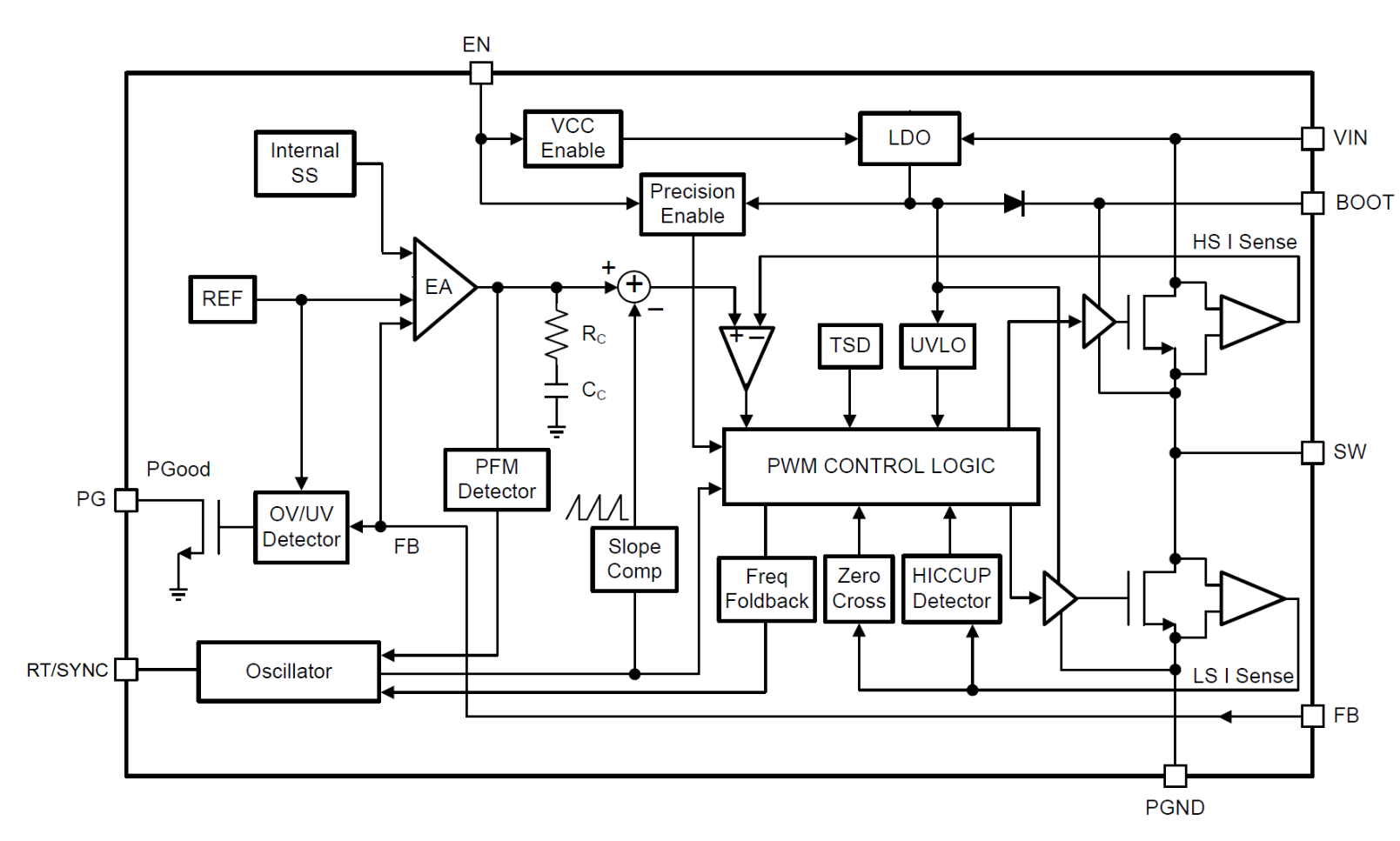

方框圖

概述

LMR38020-Q1 是一款由 Texas Instruments (TI) 生產的汽車級同步降壓 DC/DC 轉換器,適用于 4.2V 至 80V 的寬輸入電壓范圍,可提供高達 2A 的連續輸出電流。該轉換器采用 8 引腳 HSOIC 封裝,集成了同步整流和功率 PAD,適用于汽車逆變器電機控制、DC/DC 轉換器及電池管理系統等應用。

關鍵特性

  • ?AEC-Q100 認證?:符合汽車電子委員會標準,適用于汽車級應用
  • ?寬輸入電壓范圍?:4.2V 至 80V
  • ?高輸出電流?:連續輸出電流高達 2A
  • ?低靜態電流?:40μA(非切換狀態)
  • ?可調開關頻率?:200kHz 至 2.2MHz,支持頻率同步
  • ?高效率?:PFM(脈沖頻率調制)和 FPWM(強制 PWM)模式可選,實現高效率
  • ?集成保護?:過流保護、短路保護、熱關斷保護

應用領域

  • 汽車逆變器和電機控制
  • 汽車 DC/DC 轉換器
  • 汽車電池管理系統
  • 48V 輕度混合動力 ECU 偏置電源

詳細特性

  • ?功能安全?:提供文檔支持,助力功能安全系統設計
  • ?偽隨機擴頻?:降低電磁干擾(EMI)
  • ?高精度電壓參考?:±1.0% 容差(室溫下)
  • ?啟動預偏置支持?:允許在輸出預偏置條件下啟動
  • ?精密使能控制?:提供靈活的啟動和關斷控制

封裝與尺寸

  • ?封裝類型?:8 引腳 HSOIC
  • ?尺寸?:4.89mm × 3.90mm

電氣特性

  • ?輸入電壓范圍?:4.2V 至 80V(啟動后需大于 3.8V)
  • ?輸出電壓范圍?:可調
  • ?開關頻率范圍?:200kHz 至 2.2MHz(可調)
  • ?同步頻率范圍?:300kHz 至 2.1MHz(同步模式)
  • ?靜態電流?:40μA(非切換狀態),310μA(關斷狀態)
  • ?軟啟動時間?:4ms 典型值
  • ?熱關斷閾值?:163°C(上升),150°C(下降)

設計指南

  • ?輸出電壓設置?:通過反饋電阻分壓器設置
  • ?電感選擇?:基于所需的峰值到峰值紋波電流選擇
  • ?輸出電容選擇?:考慮負載瞬態要求和穩定性
  • ?布局建議?:強調關鍵組件(如輸入電容、輸出電容、電感)的布局以最小化寄生電感和電阻
  • ?熱設計?:提供熱阻信息和布局建議,以確保熱性能

文檔支持

  • 提供詳細的數據手冊,包括電氣特性、系統特性、典型特性、功能描述、應用和實現指南等
  • 可通過 TI 的 WEBENCH? Power Designer 工具創建自定義設計,并獲取實時定價和組件可用性信息

注意事項

  • 在使用前,請仔細閱讀數據手冊,確保符合所有絕對最大額定值和推薦工作條件
  • 在設計過程中,請遵循數據手冊中的布局指南和組件選擇建議,以確保系統的穩定性和可靠性
