LMR38020 同步降壓轉換器設計用于在較寬的輸入電壓范圍內進行調節,從而最大限度地減少了對外部浪涌抑制元件的需求。該LMR38020可在低至 4.2 V 的輸入電壓驟降期間工作,并在需要時以接近 100% 的占空比運行,使該器件成為寬輸入工業應用和 MHEV/EV 系統的絕佳選擇。
LMR38020 使用精密使能技術,通過直接連接寬輸入電壓或精確控制器件啟動和關斷來提供靈活性。電源就緒標志具有內置濾波和延遲功能,可真實指示系統狀態,無需外部監控器。該器件采用偽隨機擴頻技術,可實現最低的 EMI,開關頻率可配置為 200 kHz 至 2.2 MHz 之間,以避免噪聲敏感頻段。此外,可以選擇頻率以提高低工作頻率下的效率,或在高工作頻率下選擇更小的解決方案尺寸。
*附件:lmr38020.pdf
該器件具有內置保護功能,例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR38020采用 8 引腳 HSOIC PowerPAD 集成電路封裝。
特性
- 功能安全
- 專為堅固耐用的工業應用而配置
參數

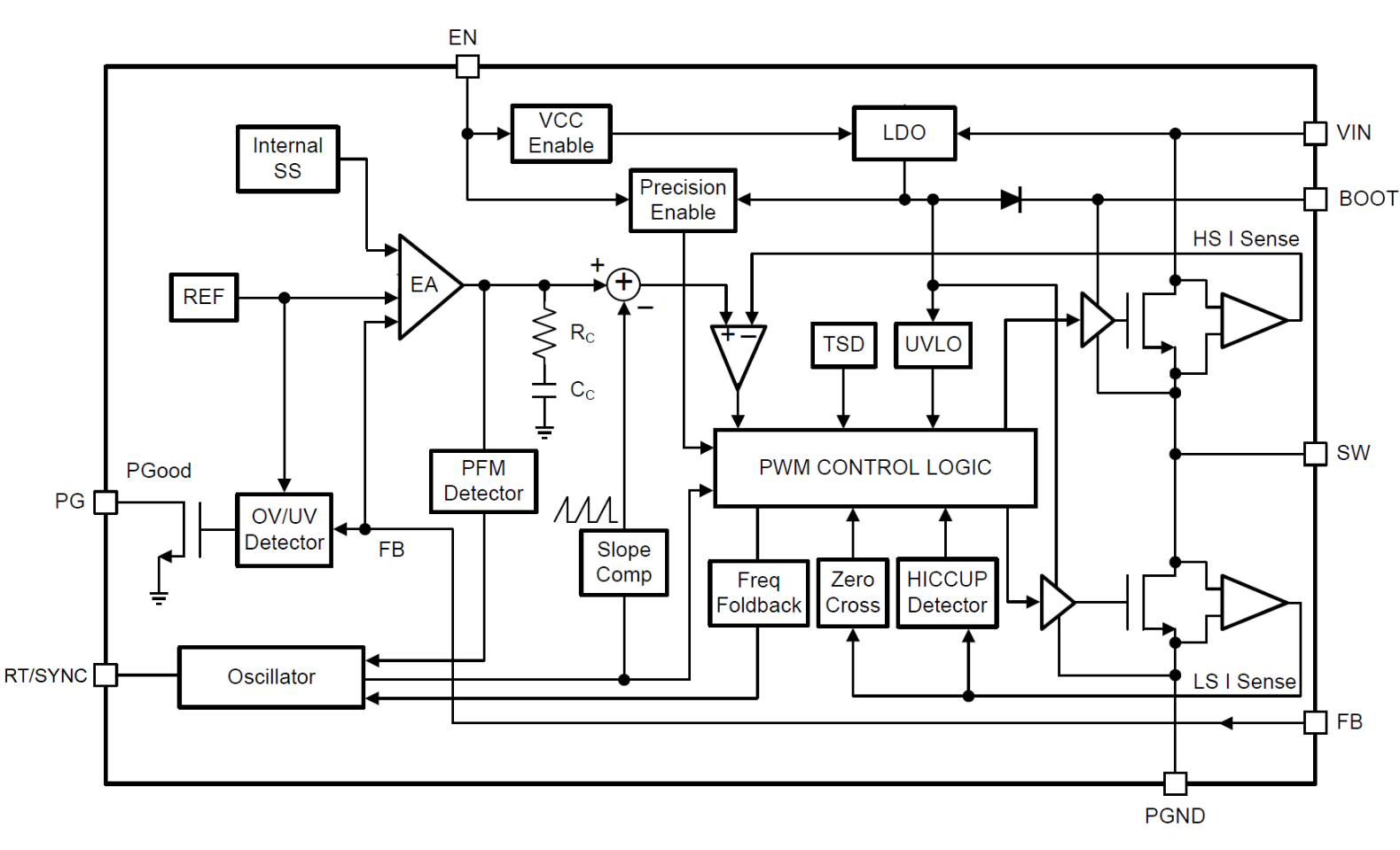

方框圖
概述
LMR38020是一款寬輸入電壓范圍(4.2V至80V)的同步降壓轉換器,提供高達2A的連續輸出電流。該轉換器采用峰值電流模式控制,具有超低的40μA靜態工作電流,適用于各種工業應用,如工業運輸、無線基礎設施和網絡、電力傳輸以及工廠自動化和控制。
主要特性
- ?寬輸入電壓范圍?:4.2V至80V,支持高至80V的輸入電壓,適用于各種工業應用。
- ?高效率?:在輕載時進入PFM模式以提高效率,重載時保持FPWM模式以確保輸出電壓穩定。
- ?超低靜態電流?:僅40μA,有助于延長電池供電設備的續航時間。
- ?高精度電壓參考?:±1.0%的電壓參考精度,確保輸出電壓穩定。
- ?小尺寸封裝?:8引腳HSOIC封裝,帶有PowerPAD,易于集成到小型系統中。
- ?多功能保護?:包括過流保護、短路保護(帶打嗝模式)、熱關斷保護等。
應用領域
- ?工業運輸?
- ?無線基礎設施和網絡?
- ?電力傳輸?
- ?工廠自動化和控制?
功能描述
- ?峰值電流模式控制?:通過監測電感電流的峰值來控制占空比,實現穩定的輸出電壓。
- ?PFM和FPWM模式?:根據負載情況自動切換工作模式,輕載時采用PFM模式提高效率,重載時采用FPWM模式確保輸出電壓穩定。
- ?軟啟動?:內置軟啟動電路,避免上電時的過沖電流。
- ? 電源良好標志(PG) ?:提供電源良好輸出,用于指示輸出電壓是否穩定。
- ? 擴展頻譜(Spread Spectrum) ?:可選的擴展頻譜功能,有助于降低EMI。
電氣特性
- ?輸入電壓范圍?:4.2V至80V
- ?輸出電壓范圍?:可調
- ?輸出電流?:高達2A
- ?開關頻率?:200kHz至2.2MHz可調
- ?靜態工作電流?:40μA
- ?熱關斷溫度?:163°C(上升),150°C(下降)
外部組件選擇
- ?電感?:根據輸出電流和期望的紋波電流選擇合適的電感值。
- ?輸出電容?:選擇低ESR的陶瓷電容,以減小輸出電壓紋波。
- ?輸入電容?:使用高質量的陶瓷電容作為旁路電容,穩定輸入電壓。
- ?引導電容?:連接在BOOT和SW引腳之間,為高側MOSFET提供柵極驅動電壓。
PCB布局指南
- ?最小化電流環路?:將輸入電容、電感和輸出電容盡量靠近LMR38020,以減小寄生電感和電阻。
- ?敏感信號隔離?:將反饋電阻分壓器靠近FB引腳,并避免與其他高噪聲信號路徑交叉。
- ?散熱設計?:利用PowerPAD進行散熱,通過熱過孔連接到PCB的散熱層。
- ?旁路電容放置?:將輸入旁路電容緊靠近VIN和GND引腳,以減小高頻噪聲對轉換器的影響。
總結
LMR38020是一款功能強大、效率高的同步降壓轉換器,適用于寬輸入電壓范圍的工業應用。其超低的靜態工作電流、高精度的電壓參考以及多種保護功能,使其成為各種電源設計的理想選擇。通過合理的外部組件選擇和PCB布局設計,可以實現穩定、可靠的電源解決方案。
-
