概述
ADN4652是一款信號隔離式、低壓差分信號(LVDS)緩沖器，數據速率高達600 Mbps，并且具有極低的抖動。

該器件集成 iCoupler技術，增強了高速工作性能，可提供符合TIA/EIA-644-A標準的LVDS驅動器和接收器電氣隔離。從而實現LVDS信號鏈的直接隔離。

該器件集成 iCoupler技術，增強了高速工作性能，可提供符合TIA/EIA-644-A標準的LVDS驅動器和接收器電氣隔離。從而實現LVDS信號鏈的直接隔離。

LVDS和隔離電路采用2.5V電源，提供高速工作和低抖動。集成片上LDO采用外部3.3V電源可以提供需要的2.5V電源。額定溫度范圍為寬工業溫度范圍，采用20引腳寬體SOIC封裝，具有5kV rms隔離。
數據表：*附件：ADN4650 ADN4651 ADN4652 5 kV 3.75 kV rms、600 Mbps雙通道LVDS隔離器技術手冊.pdf

應用

• 模擬前端(AFE)隔離
• 數據平面隔離
• 隔離高速時鐘和數據鏈路
• 針對LVDS提供隔離SPI

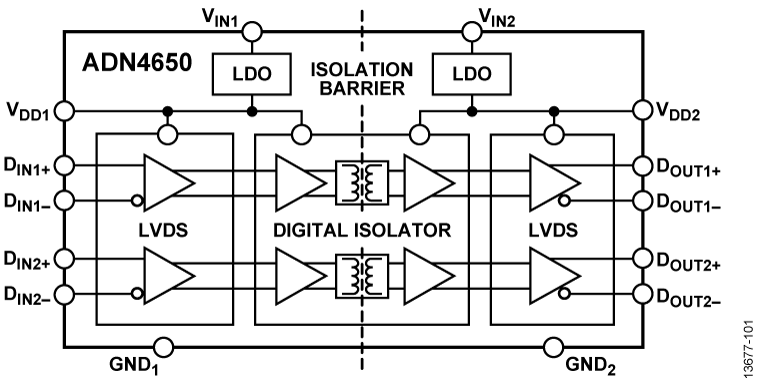

功能框圖

時序圖

引腳配置描述

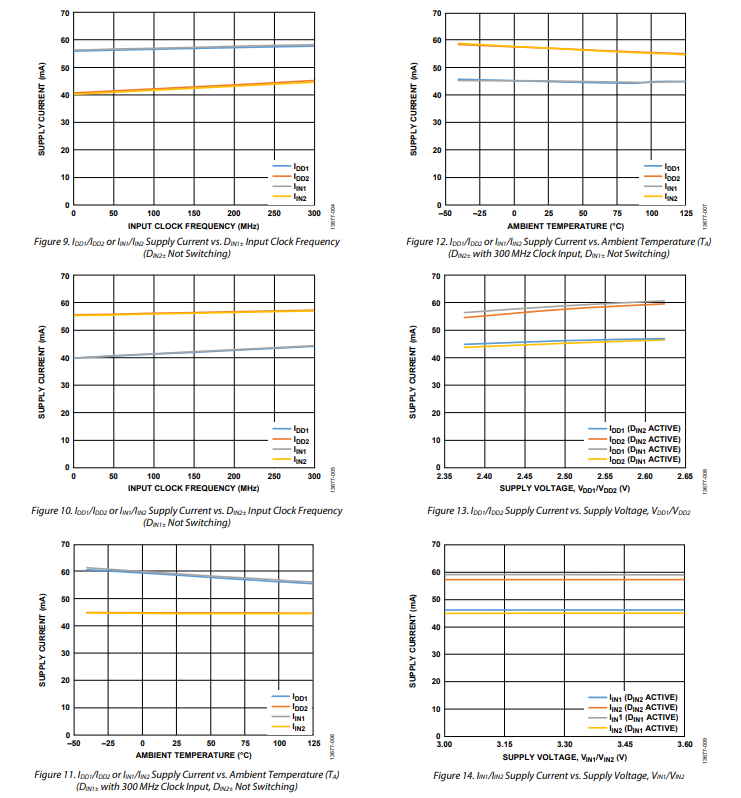

典型性能特征

工作原理

ADN4650/ADN4651/ADN4652 是符合 TIA/EIA - 644 - A 標準的 LVDS 隔離緩沖器。施加到輸入端的 LVDS 信號在緩沖器的輸出端傳輸，并且實現電流隔離。這種隔離集成在器件的兩側，允許在 LVDS 信號鏈中實現隔離。

LVDS 接收器檢測 LVDS 輸入上的端接電阻兩端的差分電壓。集成數字隔離器跨隔離屏障傳輸輸入狀態，LVDS 驅動器輸出與輸入狀態一致。

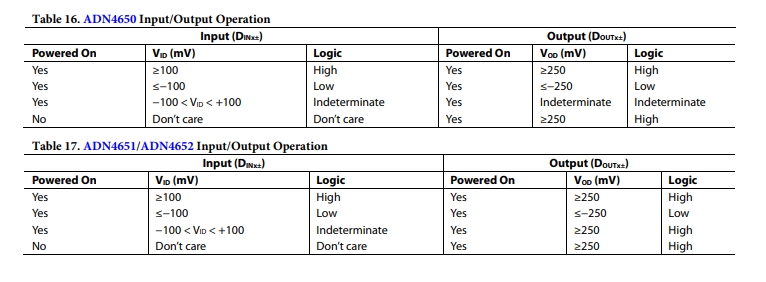

在任何 DIN+ 引腳上存在≥100mV 的正差分電壓時，相應的 DOUT+ 引腳會輸出電流。該電流沿總線流向接收器的負端，而 DOUT - 引腳吸收回流電流。在任何 DIN - 引腳上存在≥100mV 的負差分電壓時，相應的 DOUT - 引腳會輸出電流，而 DOUT+ 引腳吸收回流電流。表 16 和表 17 展示了這些輸入 / 輸出組合。

輸出驅動電流在 ±2.5mA 至 ±4.5mA 之間（典型值為 ±3.1mA），在 100Ω 端接電阻（R_T ）上產生 ±250mV 至 ±450mV 的電壓。接收電壓以 1.2V 為中心。需要注意的是，由于差分擺動（V_DIFF ）在 R_T 兩端反轉，因此 R_T 兩端的峰峰值電壓擺幅是差分電壓幅值（|V_DIFF | ）的兩倍。

真值表和故障安全功能

LVDS 標準 TIA/EIA - 644 - A 定義了兩種正常接收器工作條件：輸入差分電壓≥ + 100mV 時邏輯狀態為高電平，電壓≤ - 100mV 時邏輯狀態為低電平。在這些閾值之間，標準 LVDS 接收器的工作狀態不確定（它們可能檢測到高電平狀態），如圖 16 所示，ADN4650 也是如此。ADN4651/ADN4652 中實現了故障安全電路，以確保當輸入狀態不確定（ - 100mV < V_ID < + 100mV ）時，LVDS 輸出處于已知狀態（邏輯高電平），如表 17 所示。

當輸入懸空（未連接，無端接電阻）、輸入短路（無驅動器連接到輸入，但有端接電阻）時，會出現這種輸入狀態。開路、短路和端接 / 空閑總線故障安全功能分別確保在這些故障情況下輸出處于已知狀態，這由 ADN4651/ADN4652 實現。

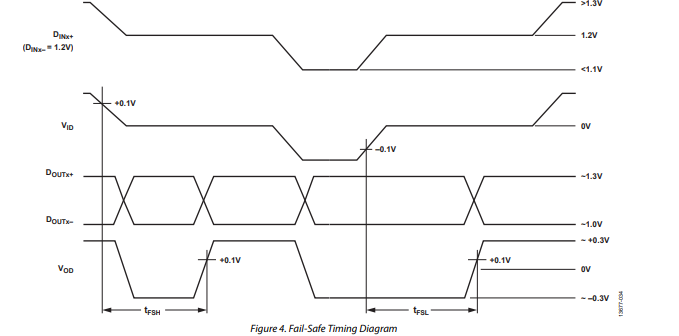

在這些輸入狀態（ - 100mV < V_ID < + 100mV ）觸發故障安全電路后，在保證輸出為高電平（V_OUT ≥ 250mV ）之前，存在長達 1.2μs 的延遲。在此期間，輸出可能轉換為或保持在邏輯低電平狀態（V_OUT ≤ - 250mV ）。

輸入差分電壓一旦超過某些上升和下降閾值（+ 100mV 和 - 100mV ），故障安全電路就會觸發。這意味著輸入信號上典型的 LVDS 緩慢上升和下降時間（350ps 最大 t_R/t_F ），可能會在高低電平轉換時觸發故障安全電路。

為正常工作，最小 | V_ID | 為 100mV，上升 / 下降時間必須≤5ns，以避免觸發故障安全狀態。對于非常低速的應用，其中緩慢的高低電平轉換超出了該限制，預期外部偏置電阻可引入最小 | V_ID | 為 100mV（即故障安全電路無法觸發）。
