概述

心電圖示儀作為一種精密醫療電子設備，通過WiFi、Bluetooth和 NFC等傳輸數據，其穩定性和安全性至關重要。在設計和使用過程中，必須考慮靜電放電和浪涌等電磁干擾對其性能和安全的影響。

參考標準

• IEC 60601-1 醫療電氣設備基本安全要求
• IEC 60601-1-2 電磁兼容性（EMC）標準，包括靜電和浪涌抗擾度測試
• IEC 61000-4-2 靜電放電抗擾度（測試電壓達±8kV接觸，±15kV空氣）
• IEC 61000-4-5 浪涌抗擾度（1.2/50 μs 電壓波形測試）

靜電和浪涌主要來源

1、靜電來源

• 操作者（人體）產生的靜電，尤其在干燥環境下。
• 衣物摩擦、移動設備時產生的靜電。
• 其他設備插拔時帶來的靜電放電。

2、浪涌來源

• 電源系統的雷擊、電網切換等瞬態高電壓。
• 插拔電源適配器、USB設備等。

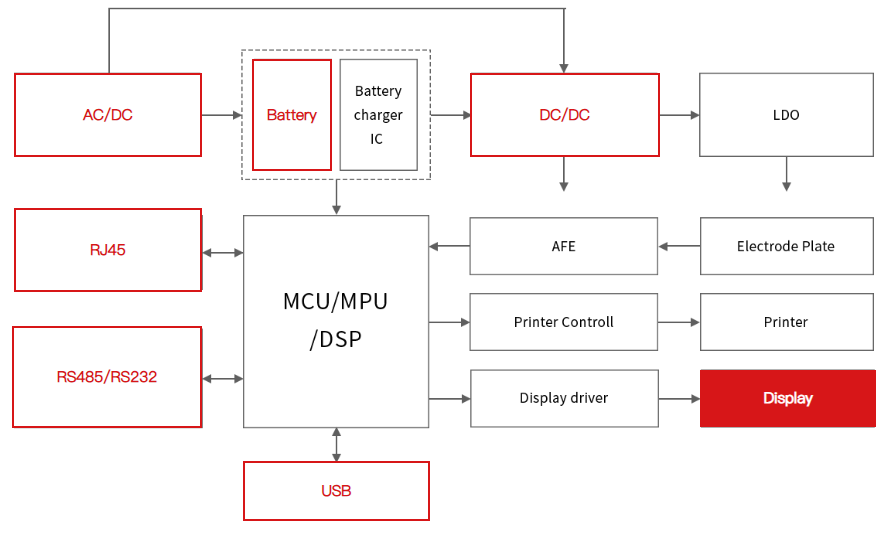

應用框圖

方案說明及推薦保護器件或組合

1、AC-DC電源輸入口

在心電圖示儀或其他精密電子設備中，AC-DC電源輸入口的浪涌保護設計至關重要，它是防止雷擊、電網波動、插拔引起的瞬態高壓損害設備的第一道防線。

推薦使用SG2R08B600A陶瓷氣體放電管和14D561K壓敏電阻的電路保護產品組合。

SG2R08B600A陶瓷氣體放電管采用貼片封裝外形，具有極間電容低、浪涌吸收能力強、插入損失低、使用壽命長等特性，被廣泛應用于電氣和通信設備提供瞬態過電壓保護，尤其適用于ADSL、通訊基站、通訊電源、光伏、儲能等行業領域。核心電性參數如下，如需了解更多產品詳情，請訪問：SG2R08B600A-氣體放電管-陶瓷放電管-浪涌吸收器-防雷管-Gas Tube

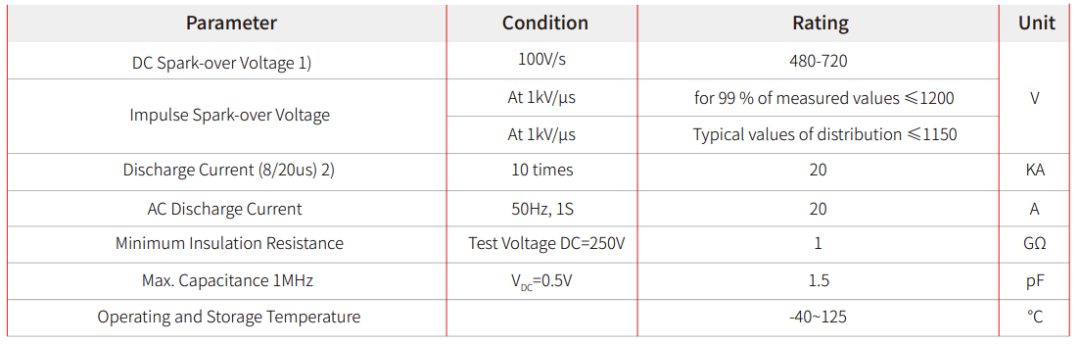

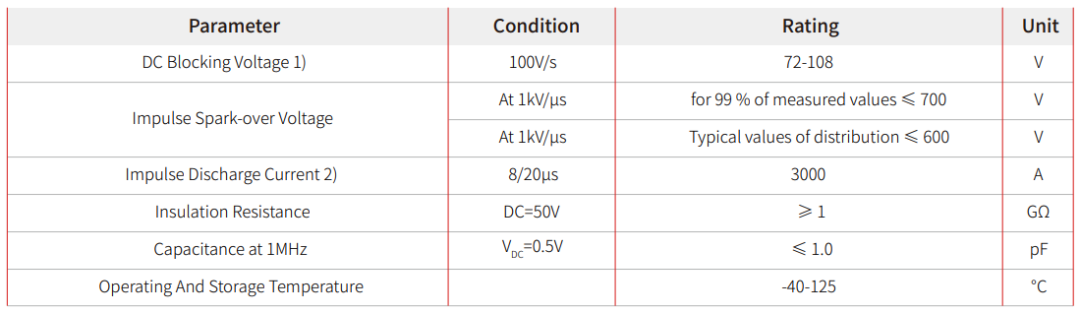

SG2R08B600A 陶瓷氣體放電管電性參數表

14D561K壓敏電阻，高浪涌電流、徑向引線式壓敏電阻能為低壓直流電壓應用場合提供一種理想的電路解決方案，在這些小小的晶片中，提供比以前更高的額定電壓和最大峰值浪涌電流以防止高峰值浪涌，包括間接雷擊干擾、來自電源的系統切換瞬變和異常快速瞬變。核心參數如下，如需了解更多產品詳情，請訪問：14D561K-MOV-壓敏電阻-貼片壓敏電阻-varistor

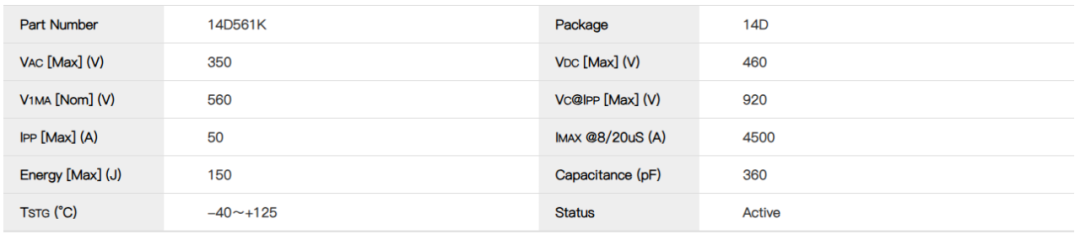

14D561K壓敏電阻電性參數表

2、Battery充電口

為電池（Battery）充電接口設計靜電放電（ESD）保護，是確保充電電路可靠性和延長電池壽命的重要措施。

推薦使用SE10F55U4.5A系列靜電抑制器產品，采用DFN1006-2L標準封裝,具有漏電流小，反應速度快（nS級），可靠性高等特性，被廣泛應用于HDMI，USB，VGA等高速信號傳輸接口ESD靜電防護，保護每個輸入/輸出引腳，為可能經歷破壞性靜電放電(ESD)的電子設備提供高級別保護。核心參數如下，如需了解更多產品詳情，請訪問：SE10F55U4.5A-靜電抑制器-ESD二極管-TVS二極管陣列

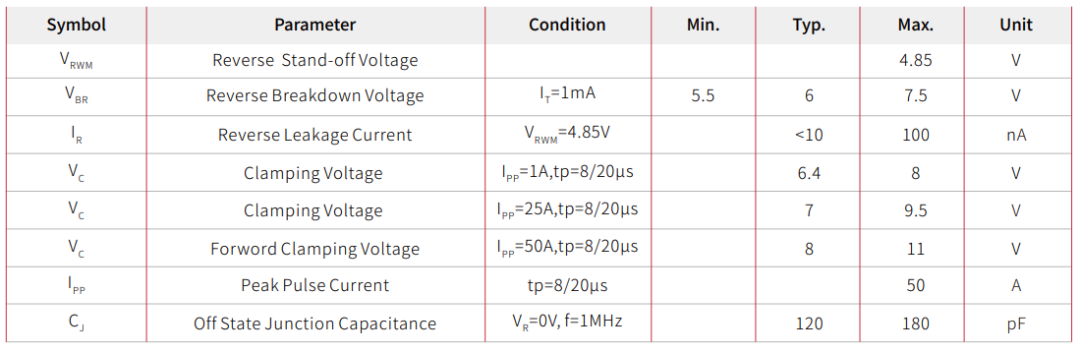

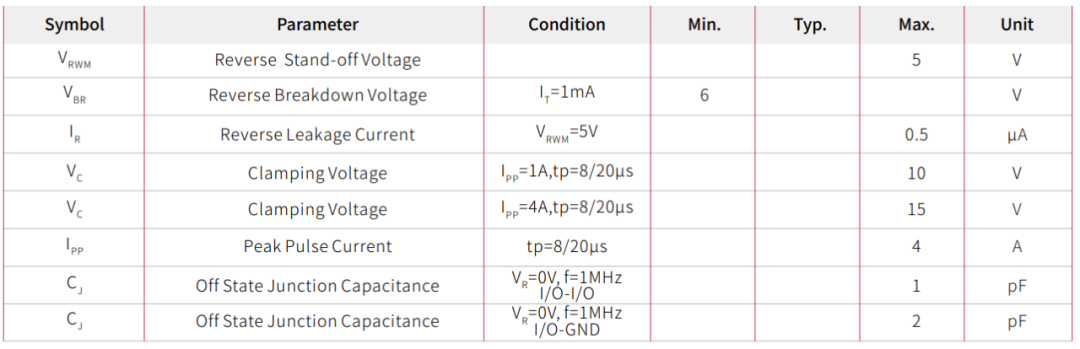

SE10F55U4.5A靜電抑制器參數表

3、DC-DC 電源

在 DC-DC 電源模塊的設計中，浪涌保護雖然不像 AC 輸入那樣暴力，但在工業、電動車、醫療等敏感或高可靠性應用中依然非常關鍵。

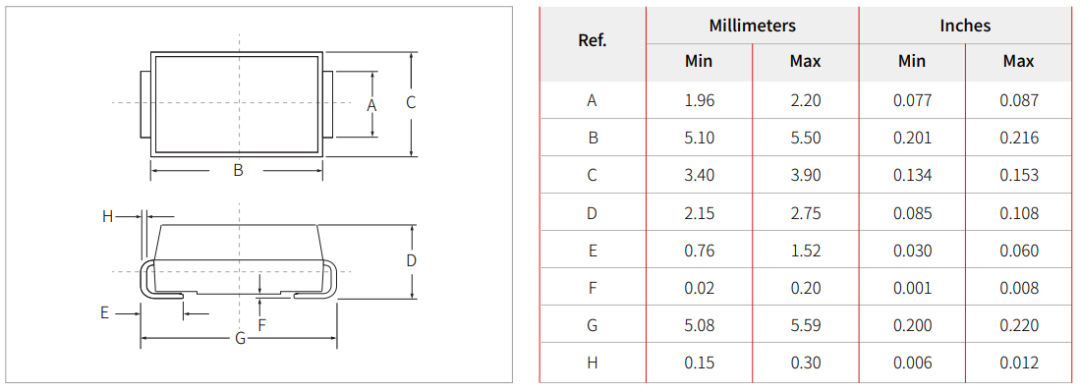

推薦使用SVB60B6.0系列高可靠性TVS二極管，通過先進的封裝技術，采用表面貼裝型SMB標準封裝，額定功率600W，具有極快的響應時間（亞納秒級）和相當高的浪涌吸收能力。專門用于保護電路應用中敏感電子設備，使其免受雷擊和其他瞬態電壓事件引起的瞬態電壓侵害。核心參數如下，如需了解更多產品詳情，請訪問：SVB60B6.0-瞬態抑制二極管-雙向TVS管-TVS二極管-貼片TVS管

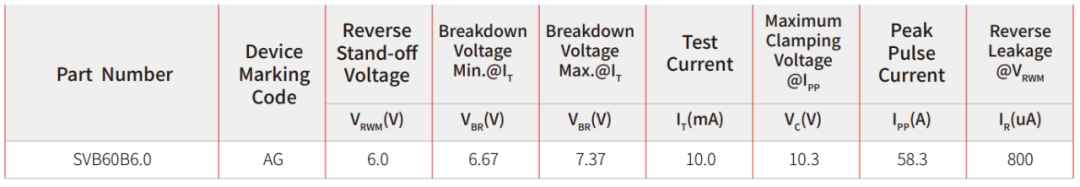

SVB60B6.0雙向TVS管參數表

4、RJ45接口

RJ45 接口（以太網口）作為一種頻繁插拔、暴露在外、連接長線纜的通信接口，非常容易受到靜電放電（ESD）以及浪涌干擾的影響。尤其在工業設備、醫療器械、攝像頭、路由器等場合，良好的靜電保護設計是保障接口穩定工作和避免設備損壞的關鍵。

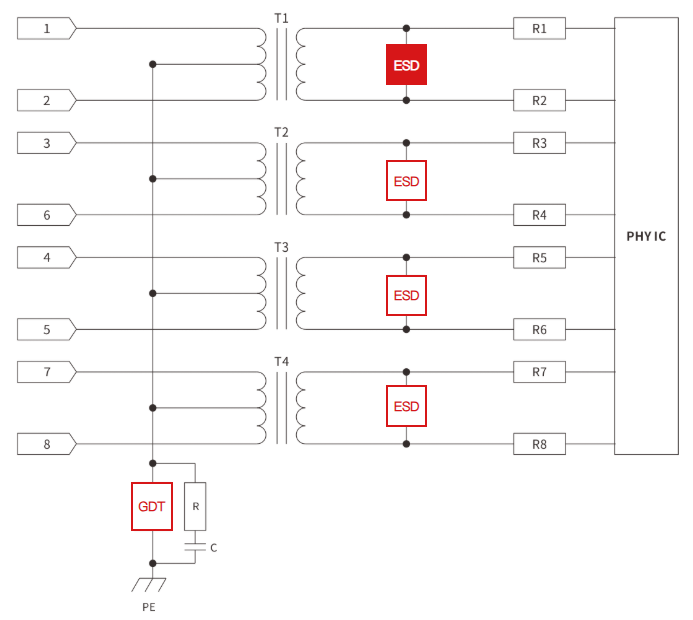

RJ45接口保護框圖

推薦使用GDT-SG4532B090陶瓷氣體放電管、ESD-SE3D35B3.3MA靜電抑制器和PTC-SK250-145自恢復保險絲產品組合來進行防護。

SG4532B090陶瓷氣體放電管，采用4.5×3.2×2.7mm微型貼片封裝，具有極間電容低、浪涌吸收能力強、插入損失低、使用壽命長等特性，特別適合在ECG示波儀領域使用。核心參數如下，如需了解更多產品詳情，請訪問：SK250-145-自恢復保險絲-PPTC-正溫度系數熱敏電阻

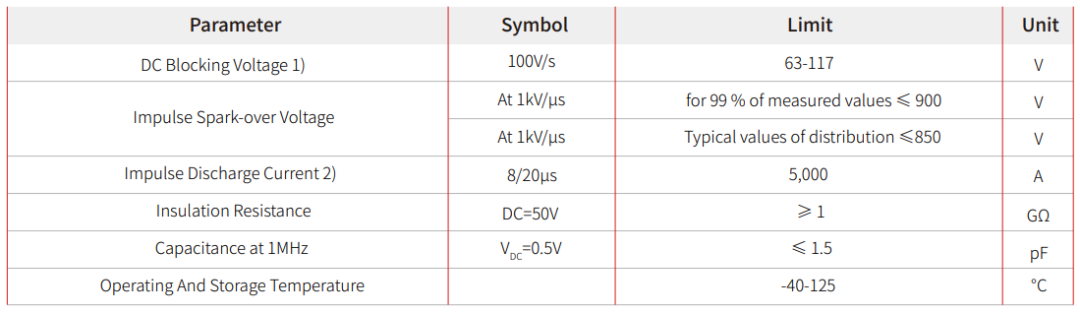

SG4532B090陶瓷氣體放電管參數表

SE3D35B3.3MA靜電抑制器采用SOD-323標準封裝,具有漏電流小，反應速度快（nS級），可靠性高等特性，被廣泛應用于HDMI，USB，VGA等高速信號傳輸接口ESD靜電防護。核心參數如下，如需了解更多產品詳情，請訪問：SE3D35B3.3MA-靜電抑制器-ESD二極管-TVS二極管陣列

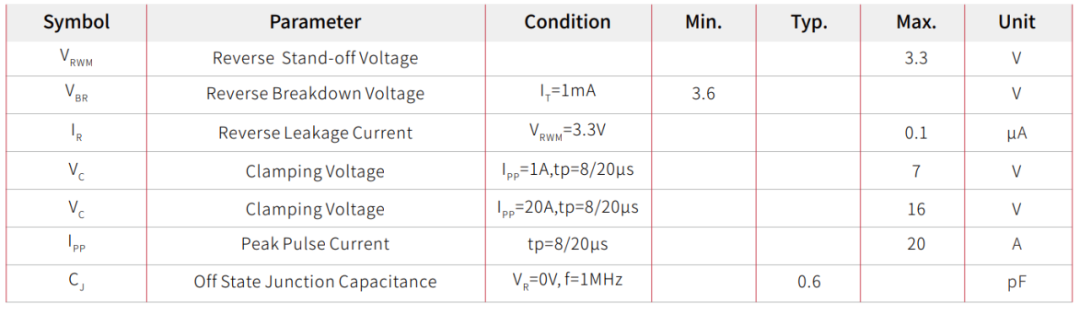

SE3D35B3.3MA靜電抑制器參數表

SK250-145自恢復保險絲采用插件外形結構，產品具備自恢復的物理特性，被廣泛應用于消費類電子產品、計算機、照明、儀表等行業的過電流保護。核心參數如下，如需了解更多產品詳情，請訪問：SK250-145-自恢復保險絲-PPTC-正溫度系數熱敏電阻

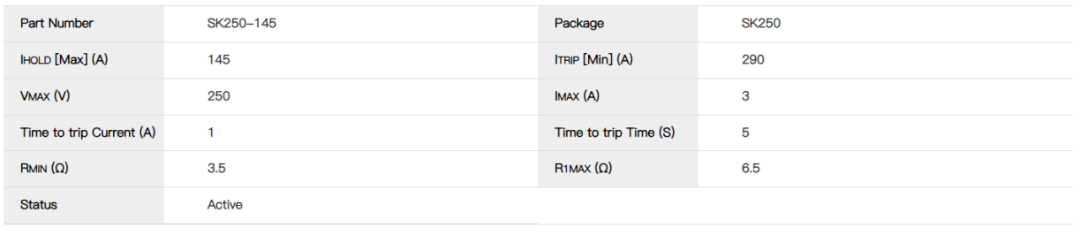

SK250-145自恢復保險絲參數表

5、RS485/RS232接口

RS-485/232 接口是心電圖示儀（或其他醫療電子設備）中常用的通信方式，尤其用于遠程數據傳輸（如與上位機、監護系統通信）。由于 RS-485 接口常經外部連接線延伸、暴露于人體或醫療環境，其極易受到靜電放電（ESD）、雷擊感應浪涌（Surge）、快速瞬變脈沖（EFT）的干擾甚至破壞。

推薦使用SG3D05B090陶瓷氣體放電管、SVB60B15高可靠性TVS二極管、SE23T40B712B多路靜電抑制器和STB100B6.0半導體放電管的產品組合進行浪涌和靜電保護。

SG3D05B090陶瓷氣體放電管采用表面貼裝封裝外形，具有極間電容低、浪涌吸收能力強、插入損失低、使用壽命長等特性，非常適合在RS-485/232 接口使用。核心參數如下，如需了解更多產品詳情，請訪問：https://semiware.com/power-gas-discharge/sg3d05b090/

SG3D05B090陶瓷氣體放電管電性參數表

SVB60B15高可靠性TVS二極管產品,通過先進的封裝技術，采用表面貼裝型SMB標準封裝，額定功率600W，具有極快的響應時間（亞納秒級）和相當高的浪涌吸收能力。核心參數如下，如需了解更多產品詳情，請訪問：SVB60B15-瞬態抑制二極管-雙向TVS管-TVS二極管-貼片TVS管

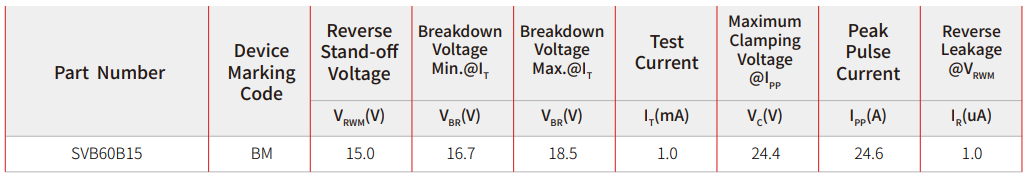

SVB60B15雙向TVS二極管參數表

SE23T40B712B多路靜電抑制器采用SOT-23標準封裝,采用雙向不對稱電壓設計，具有漏電流小、反應速度快（nS級）、可靠性高等特性。核心參數如下，如需了解更多產品詳情，請訪問：SE23T40B712B-靜電抑制器-ESD二極管-TVS二極管陣列

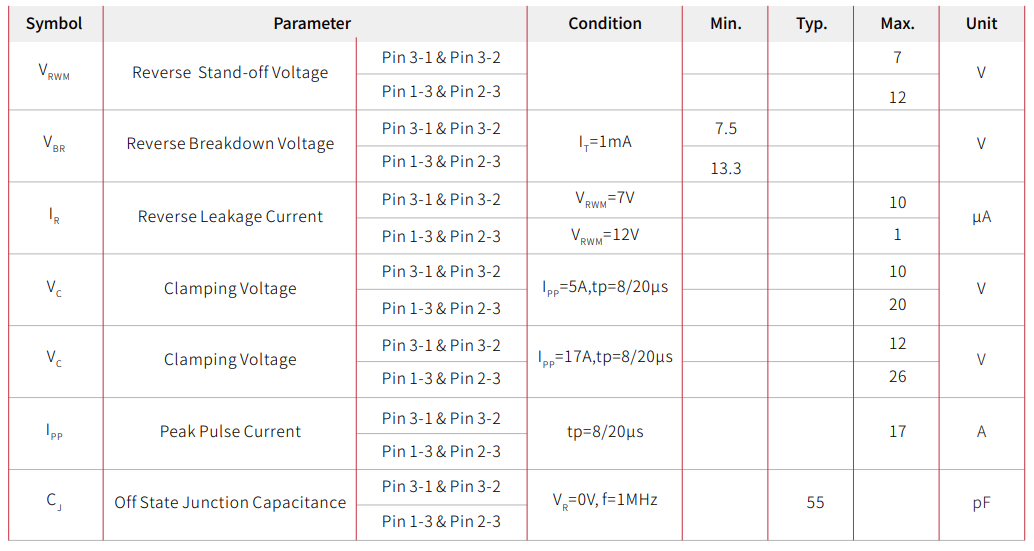

SE23T40B712B多路靜電抑制器參數表

STB100B6.0半導體放電管產品，使用Semiware特有的制程工藝，采用SMB標準封裝，在滿足客戶大浪涌抑制需求的同時，縮小產品體積，廣泛應用于視頻監控領域。核心參數如下，如需了解更多產品詳情，請訪問：STB100B6.0-半導體放電管-固體放電管-突波吸收器-貼片放電管

SE23T40B712B多路靜電抑制器參數表

6、USB接口

心電圖示儀中的 USB 接口是關鍵數據交互和/或充電接口，同時也是最容易引入靜電（ESD）、過電壓、浪涌、電磁干擾（EMI）等問題的入口。考慮到醫療設備對可靠性、病人安全、電磁兼容（EMC）的高要求，USB 接口的電氣保護尤為重要。

推薦使用SE41T06U5.0LB系列多路靜電抑制器，采用SOT-143標準封裝,具有漏電流小，反應速度快（nS級），可靠性高等特性。核心參數如下，如需了解更多產品詳情，請訪問：SE41T06U5.0LB-靜電抑制器-ESD二極管-TVS二極管陣列

SE41T06U5.0LB多路靜電抑制器參數表
