該器件是一款單片 12A 同步降壓轉換器，集成了 MOSFET，可實現高效率，并以最少的外部元件數量為空間受限的電源系統提供易用性。

TPS51388采用 D-CAP3 控制模式，可提供快速瞬態響應和出色的線路和負載調節以及內部補償。ULQ 延長電池壽命功能對于在低功耗運行中延長電池壽命非常有益。當輸入電壓較低時，大負載作大大提高了負載瞬態性能。
*附件：tps51388.pdf

EN 引腳可用于設置 Eco-mode 或 Out-of-Audio （OOA） 模式，以實現輕負載作。Eco 模式在輕負載運行期間保持高效率。OOA 模式將開關頻率保持在可聽頻率以上，同時將效率降低降至最低。EN 引腳可以動態切換，即使轉換器正在運行。

TPS51388 集成了電源正常指示器，并提供輸出放電功能。TPS51388 提供完整的保護，包括 OVP、UVP、OCP、OTP 和 UVLO。該器件采用 13 引腳、3.0mm × 4.0mm HotRod 封裝，額定結溫范圍為 –20°C 至 125°C。

特性

• 4.5V 至 24V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓
• 集成 9.2mΩ 和 4.5mΩ FET
• 支持 12A 連續輸出電流
• 90uA 低靜態電流
• ± 1.0% 參考電壓精度 （25°C）
• D-CAP3? 控制模式架構控制，可實現快速瞬態響應
• 支持 POSCAP 和所有 MLCC 輸出電容器
• 可選擇 Eco 模式和 Out-of-Audio? 模式，具有動態變化
• ULQ? 延長了系統待機期間的電池壽命
• 內置輸出放電功能
• 集成電源正常指示器
• 600kHz 和 1MHz 可選開關頻率
• 固定 1.0ms 軟啟動時間
• 大占空比作
• 逐周期過流和負過流保護
• 鎖存輸出 OV 和 UV 保護
• 非閉鎖 UVLO 和 OT 保護
• –20°C 至 125°C 工作結溫
• 13 引腳 3.0mm × 4.0mm HotRod? VQFN 封裝

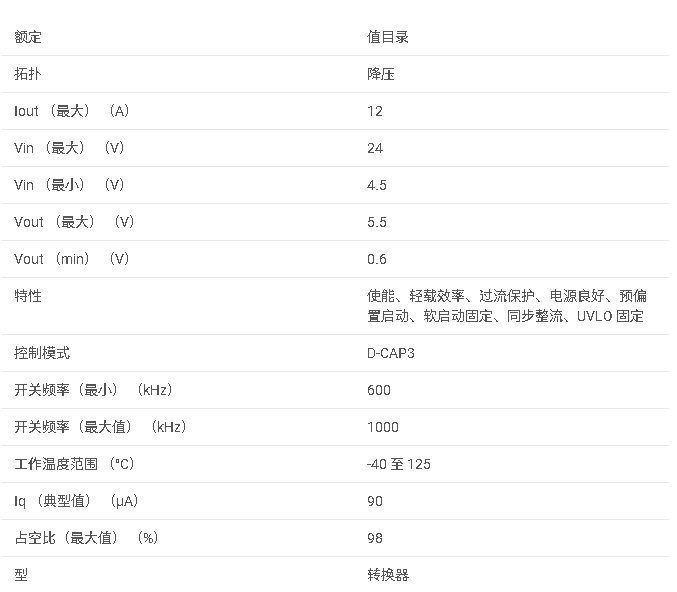

參數

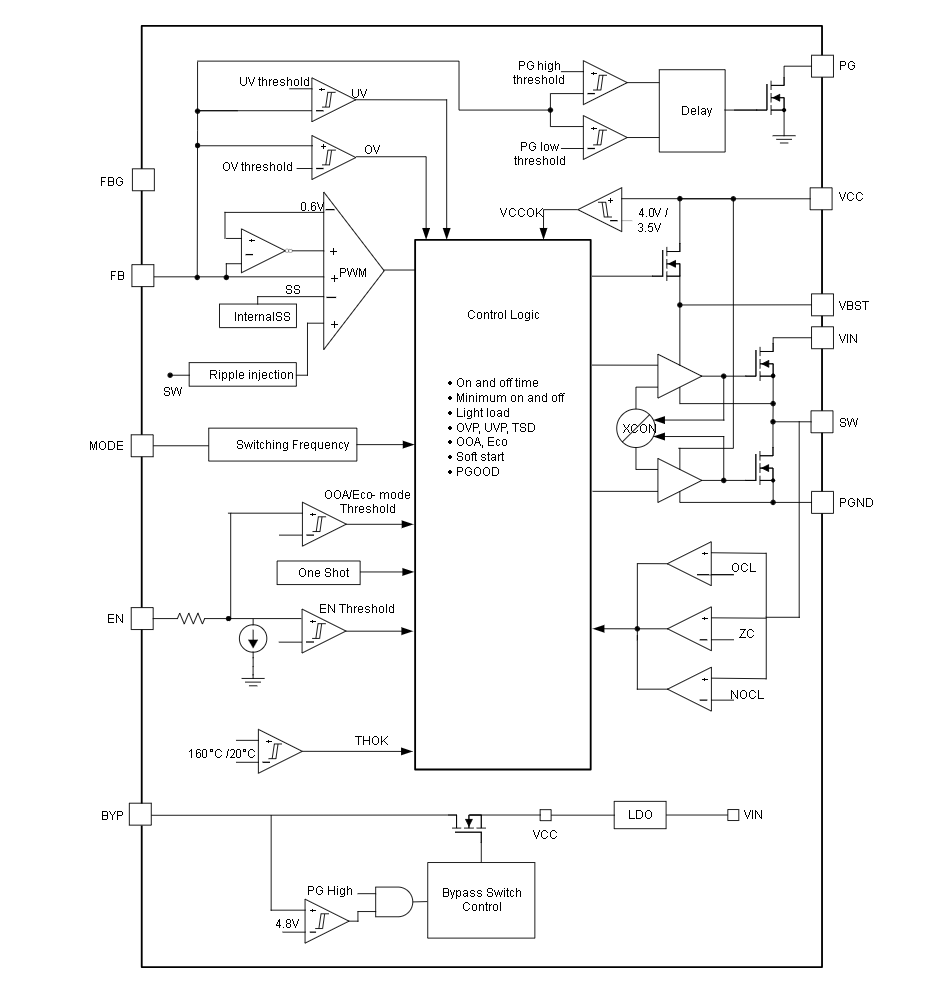

方框圖

1. 產品概述

TPS51388是一款高性能、單片集成的同步降壓轉換器，適用于4.5V至24V的寬輸入電壓范圍，提供高達12A的連續輸出電流。該轉換器集成了9.2mΩ和4.5mΩ的MOSFET，采用D-CAP3?控制模式，以實現快速瞬態響應和高效率。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至24V。
• ?高輸出電流?：連續12A。
• ?集成MOSFET?：減少外部組件，提高效率。
• ?D-CAP3?控制模式?：快速瞬態響應，無需外部補償。
• ?高效率?：低靜態電流，支持Eco模式和Out-of-Audio?模式。
• ?多重保護?：包括過流保護、過壓保護、欠壓鎖定和熱關斷。
• ?可編程特性?：支持軟啟動時間、輸出電壓斜率等可編程設置。

3. 應用領域

• ?筆記本電腦和PC?
• ?超極本和平板電腦?
• ?工業PC和單板計算機?
• ?非軍事無人機?
• ?分布式電源系統?

4. 關鍵參數

• ?輸入電壓范圍?：4.5V至24V。
• ?輸出電壓范圍?：0.6V至5.5V。
• ?開關頻率?：可選600kHz或1MHz。
• ?軟啟動時間?：固定1ms。
• ?封裝?：13引腳，3.0mm x 4.0mm HotRod? VQFN。

5. 功能特性

• ?Eco模式和Out-of-Audio?模式?：動態調整輕載操作模式，提高效率并避免可聽噪聲。
• ?ULQ?擴展電池壽命?：在系統待機期間延長電池壽命。
• ?內置輸出放電功能?：在故障條件下自動放電輸出電容。
• ?集成電源良好指示器?：提供電源狀態指示。
• ?循環過流和負過流保護?：保護轉換器免受過流損害。

6. 設計指南

• ?輸出電壓設置?：通過反饋電阻分壓器設置輸出電壓。
• ?電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?電容選擇?：支持POSCAP和所有MLCC輸出電容，需根據應用需求選擇合適的電容值。
• ?布局與散熱?：優化PCB布局，減少寄生參數；提供足夠的散熱措施，確保芯片工作溫度在允許范圍內。

7. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：支持自定義設計，優化關鍵參數如效率、尺寸和成本。
• ?技術支持?：TI的E2E支持論壇提供快速的技術幫助和文檔更新通知。

TPS51388以其高性能、高效率和集成度，成為各種空間受限電源系統的理想選擇，特別適用于需要快速瞬態響應和高效率的應用場景。
