平臺概述

Acrel-2000M馬達保護與監控系統，是我司根據馬達監控系統自動化及無人值守的要求，總結國內外的研究和生產的先進經驗，專門研制出的新一代馬達監控系統。本系統具有保護、遙測、遙信、遙脈、遙調、遙控功能，可實現無人或少人值守功能，為監控系統的安全、經濟、可靠運行提供了全新的解決方案。

平臺組成

安科瑞馬達保護與監控系統采用分層分布式結構，整個監控系統在物理上分為兩個層：站控層和間隔層。站級通信網絡采用標準以太網及TCP/IP通信協議，物理媒介可以為光纖、網線、屏蔽雙絞線等。系統支持Modbus RTU、Modbus TCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104 等通信規約。

平臺拓撲圖

平臺功能

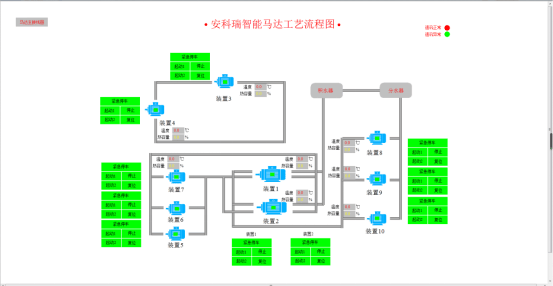

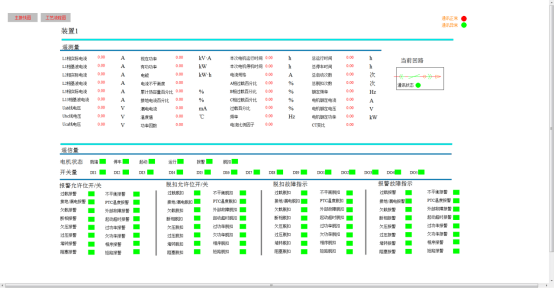

實時監測

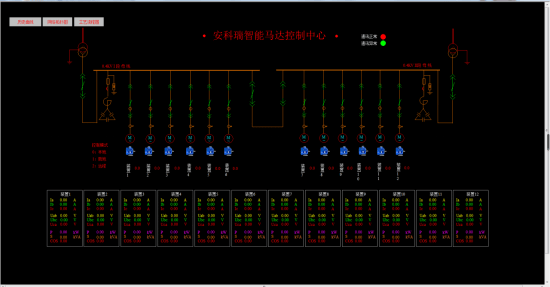

安科瑞Acrel-2000M馬達監控系統人機界面友好，能夠以配電一次圖的形式直觀顯示電機的運行狀態，實時監測各電機PTC阻值、電壓、電流、功率、功率因數等電參數信息，動態監視各電參量，有關故障、告警等信號。

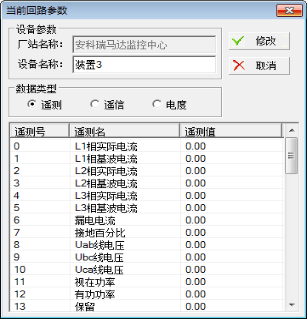

電參量查詢

環境監測在主接線圖中，可以直接查看該回路所有的電參量，包括PTC阻值、三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、有功電能等。

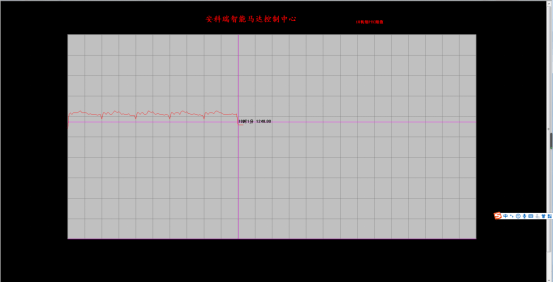

曲線查詢

馬達監控在曲線查詢界面，可以直接查看各個數據歷史曲線，包括三相電流、三相電壓、有功功率、無功功率、功率因數、電阻值等曲線。

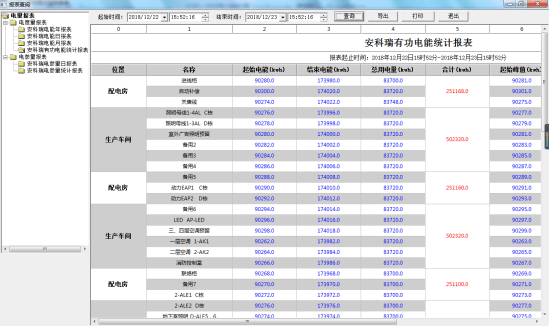

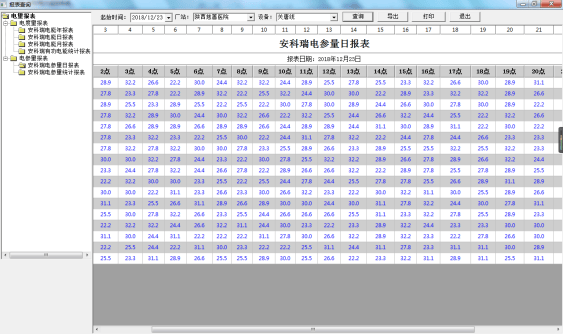

運行報表

查詢各電機設備指定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、功率因數、總有功功率、總無功功率、正向有功電能等。

系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各電機的用電情況，即該電機用電量與各分支回路消耗電量的統計分析報表。

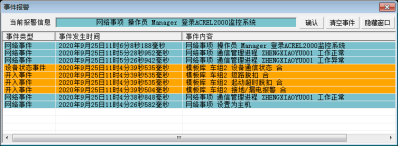

實時告警

安科瑞Acrel-2000M馬達監控系統具有實時告警功能，系統能夠對電機狀態、電機脫扣狀態、報警狀態、合動作等遙信變位等事件發出告警。

①彈窗告警窗口。

②變位閃爍，遙測越限顏色改變。

③實時語音功能，系統能夠對所有事件發出語音告警。

④短信告警，可以向指定手機號碼發送告警信息短信（需選配短信貓）。

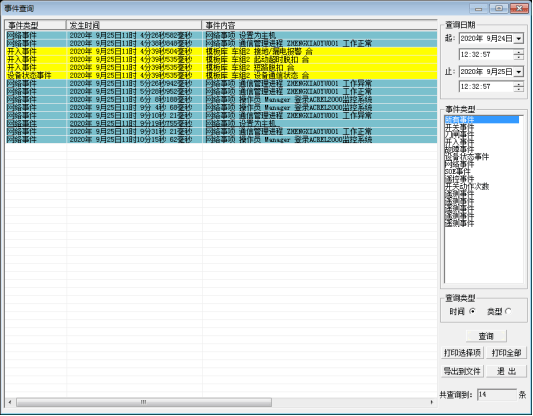

歷史事件查詢

安科瑞Acrel-2000M馬達監控系統能夠對遙信變位、電機狀態，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。

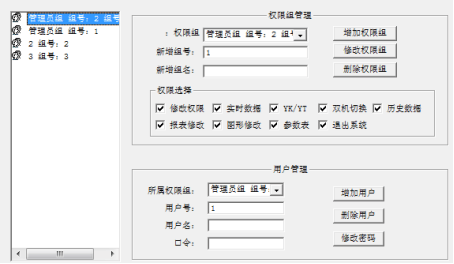

用戶權限管理

安科瑞Acrel-2000M馬達監控系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

遙控

安科瑞Acrel-2000M馬達監控系統可以對整個配電系統范圍內的設備進行遠程遙控操作。例如配電系統維護人員可以通過監控系統的主界面點擊相應的斷路器遙信點調出遙控操作界面，可以及時執行調度系統或站內相應的操作命令。

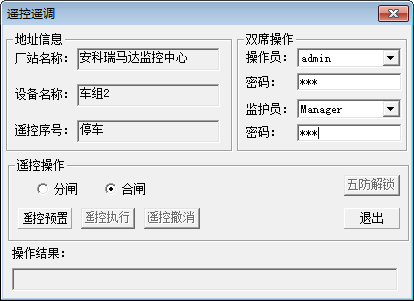

遙控預置

遙控執行

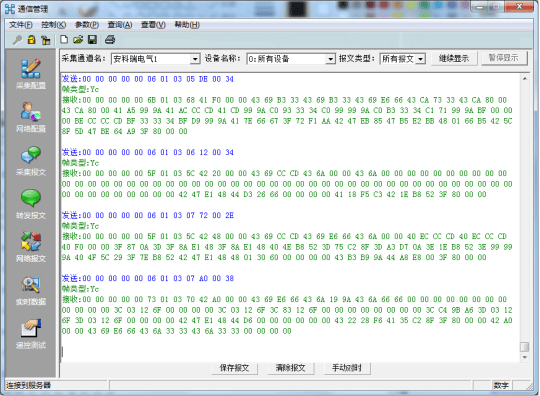

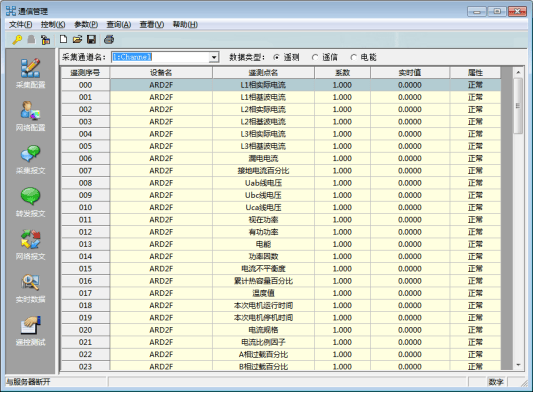

通信管理

安科瑞Acrel-2000M馬達監控系統可以對整個監控系統范圍內的設備通信情況進行管理、控制、數據的實時監測。可以查看某個設備的通信和數據報文。

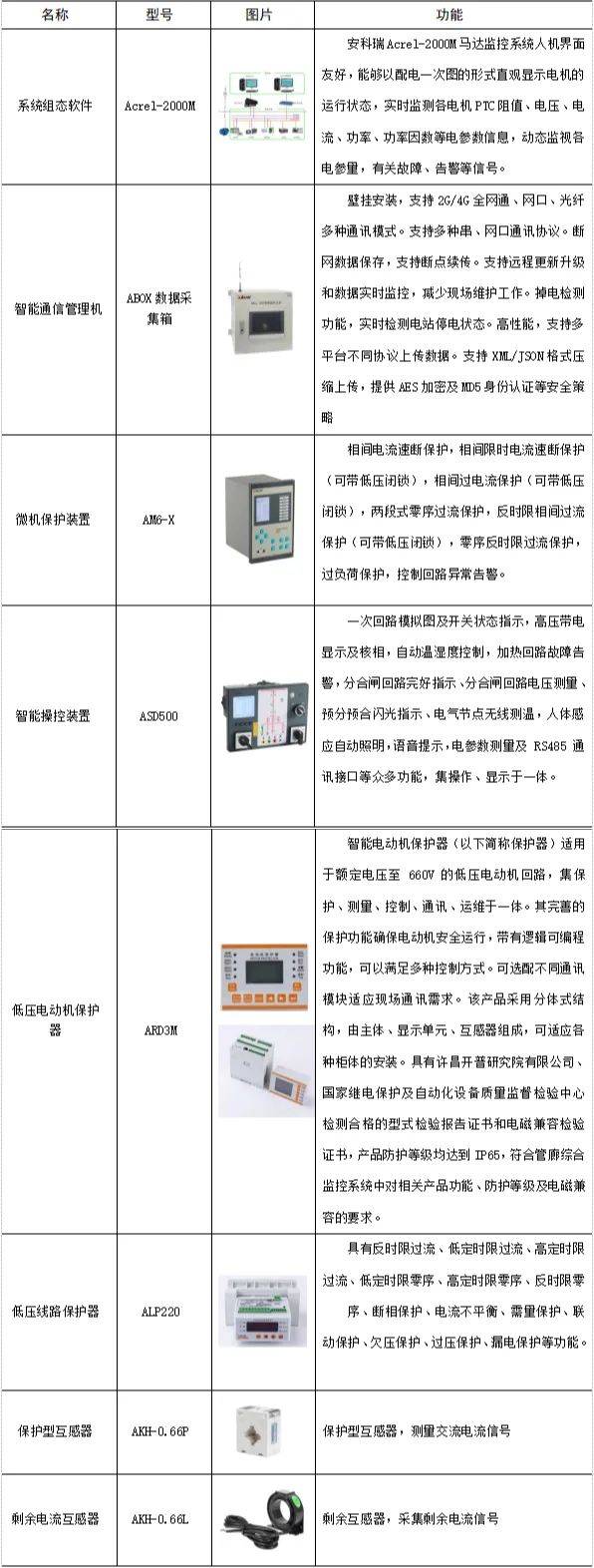

系統硬件配置
