德國elmos公司日前宣布推出針對汽車車燈的多款應用解決方案。為方便用戶快速選擇合適的半導體器件，elmos同時提供了子網站供查找LED恒流驅動器的相關應用，涉及近光燈、日間行車燈、氛圍燈、尾燈及后霧燈等諸多應用。

多種應用，具有出色性能

基于E522.3x系列家族的芯片，elmos開發了汽車LED恒流驅動器系列。該DC/DC驅動器可工作在升壓，或者是升降壓模式，其工作電壓范圍5V至55V，承受高達80V的輸出電壓。根據LED的負載情況，可以選擇單通道（E522.31/33）或者是雙通道(E522.32/34)的DCDC解決方案。

近光燈方案

elmos LED控制器系列E522.3x提供了多種拓?fù)浣Y(jié)構的選擇，如相對于GND的升壓，相對于電池（正極）的升壓，SEPIC拓?fù)浣Y(jié)構或相對于電池的降壓。通過外部電阻或主—從配置下與其它器件實現同步，開關電源的開關頻率可從225kHz調節至600kHz。該IC的工作電壓范圍5V至55V，承受高達80V的輸出電壓，根據實際的需要，采用單通道或者雙通道的模式。這個方案可應用于近光燈、遠光燈、霧燈、日間行車燈和后視鏡轉向信號燈。

遠光燈應用

高可靠性

工作在-40℃至+150℃的環境溫度范圍，elmos的DC/DC方案特別適合用于諸如汽電子領域等的嚴酷環境當中。

專門用于下一代照明的設計

靈活的拓?fù)浣Y(jié)構除了高可靠性，該器件還提供了多種電路拓?fù)涞倪x擇，如升壓，SEPIC，升降壓和降壓拓?fù)洹ｉ_關頻率可以通過外部電阻設定或在主-從模式配置下與其它器件同步，使其從250kHz調節至600kHz。休眠模式下的功耗僅為8?A。

全面的保護功能

通過內置的各種監控和保護功能，E522.3x為用戶帶來了全面的保護功能，例如短路、過溫、過壓、欠壓和負載開路保護。

完備的調光功能該LED控制器對LED亮度的控制支持?jǐn)?shù)字PWM調光和模擬調光，兩種調光模式可以并行工作。在PWM調光模式下，E522.3x支持高達400Hz的頻率，并且允許大于1000:1的寬調光比。

優勢

模擬和數字調光外置功率器件，LED電流靈活配置雙通道版本帶有180°相移功能對負載LED具有過壓保護優化的EMC性能E522.31 – 單通道, ±40kHz展頻功能E522.33 – 單通道E522.32 –雙通道, ±40kHz展頻功能E522.34 –雙通道

主要特征:

輸入電壓VIN: 5V至 55V輸出電壓VOUT: 高達80V開關模式，單通道或雙通道LED控制器支持升壓、SEPIC、升降壓或降壓電路拓?fù)浜懔髡{(diào)制高達60V的高精度差分高邊電流取樣檢測

典型應用：

E522.31 單通道, ±40kHz展頻

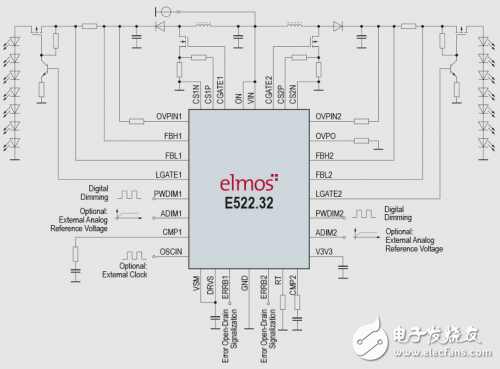

E522.32 雙通道, ±40kHz展頻
