LME49860是超低失真、低噪聲、高轉換速率運算放大器系列的一部分，該系列經過優化，完全適用于高性能、高保真應用。LME49860音頻運算放大器將先進的前沿工藝技術與最先進的電路設計相結合，可提供卓越的音頻信號放大，實現出色的音頻性能。LME49860結合了極低的電壓噪聲密度（2.7nV/√Hz）和極低的THD+（0.00003%），可以輕松滿足最苛刻的音頻應用。

數據手冊：*附件：LME49860 2通道、44V、高保真、高性能音頻運算放大器技術手冊.pdf

為了確保在不妥協的情況下驅動最具挑戰性的負載，LME49860具有±20V/μs的高轉換速率和±26mA的輸出電流能力。此外，驅動2k的輸出級使動態范圍最大化? 負載在電源電壓的1V以內，在驅動600時在1.4V以內? 荷載。

LME49860出色的CMRR（120dB）、PSRR（120分貝）和VOS（0.1mV）為放大器提供了出色的運算放大器直流性能。

LME49860具有±2.5V至±22V的寬電源范圍。在這個電源范圍內，LME49860保持了出色的共模抑制、電源抑制和低輸入偏置電流。LME49860是團結穩定的。這款音頻運算放大器在驅動高達100pF的復雜負載時，實現了出色的交流性能。

LME49860提供8引腳窄體SOIC和8引腳PDIP封裝。每個包裝都有演示板。

特征
輕松驅動600歐負載
針對卓越的音頻信號保真度進行了優化
輸出短路保護
PSRR和CMRR超過120分貝（典型值）
SOlC或PDIP包

連接圖

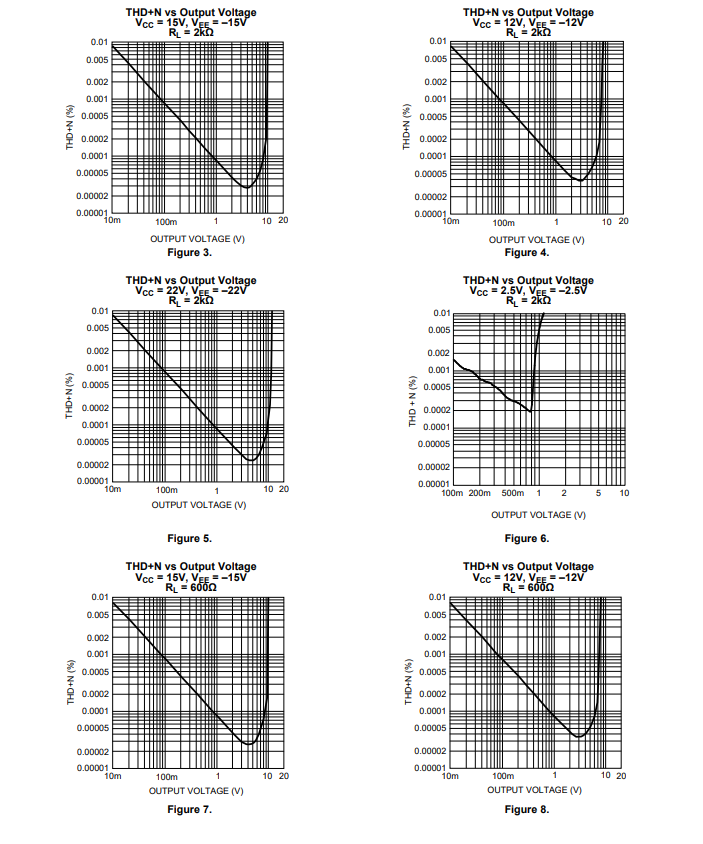

典型特性

典型應用

LME49860產生的極低殘余失真低于所有商業應用的能力可用設備。這使得失真測量比簡單地連接失真計連接到放大器的輸入和輸出。然而，解決方案很簡單：一個額外的電阻器。添加這個電阻器可以提高失真測量設備的分辨率。

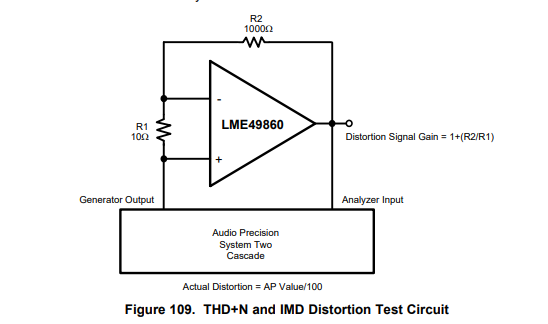

LME49860的低殘余失真是輸入相關的內部誤差。如圖109所示，添加10? 連接在放大器反相和非反相輸入端之間的電阻器會改變放大器的噪聲增益。結果是誤差信號（失真）被放大了101倍。雖然放大器的閉環增益不變，但用于校正失真誤差的反饋減少了101，這意味著測量分辨率提高了101。為確保對失真測量的影響最小，請保持R1值低，如圖109所示。
通過復制具有高閉環增益的測量值和/或進行高頻測量。這樣做會產生測量范圍內的失真分量設備的能力。本數據表的THD+N和IMD值是使用上述方法生成的連接到音頻精度系統雙級聯的電路。

應用
超高質量音頻放大
高保真前置放大器
高保真多媒體
最先進的唱機前置放大器
高性能專業音頻
高保真均衡和交叉
網絡
高性能線路驅動器
高性能線路接收機
高保真主動濾鏡
