UCC27712-Q1 是一款 620V 高壓側和低壓側柵極驅動器，具有 1.8A 拉電流和 2.8A 灌電流，旨在驅動功率 MOSFET 或 IGBT。

建議的 VDD 工作電壓為 10V 至 20V（IGBT）和 10V 至 17V（功率 MOSFET）。
*附件：ucc27712-q1.pdf

UCC27712-Q1 具有保護功能，當輸入保持開路或未滿足最小輸入脈沖寬度規格時，輸出保持低電平。聯鎖和死區時間功能可防止兩個輸出同時打開。此外，該器件接受 10 V 至 22 V 的寬范圍偏置電源，并為 VDD 和 HB 偏置電源提供 UVLO 保護。

該器件采用 TI 最先進的高壓器件技術開發而成，具有強大的驅動功能，具有出色的噪聲和瞬態抗擾度，包括其輸入上的大負電壓容差、高 dV/dt 容差、開關節點 （HS） 上的寬負瞬態安全工作區 （NTSOA） 和互鎖。

該器件由一個以地為參考的通道 （LO） 和一個浮動通道 （HO） 組成，設計用于使用自舉或隔離電源工作。該器件具有快速傳播延遲和兩個通道之間出色的延遲匹配。在 UCC27712-Q1 上，每個通道都由其各自的輸入引腳 HI 和 LI 控制。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 設備 HBM 分類等級 1C
  • 器件 CDM 分類等級 C4B
• 高側和低側配置
• 具有輸出互鎖和 150ns 死區時間的雙輸入
• HB 引腳上可完全運行高達 620V、700V 絕對最大值
• 10V 至 20V VDD 推薦范圍
• 峰值輸出電流 2.8A 灌電流，1.8A 拉電流
• dv/dt 抗擾度為 50 V/ns
• HS 引腳上高達 –11 V 的邏輯作電壓
• 輸入上的負電壓容差為 –5 V
• 大負瞬態安全工作區
• 兩個通道的 UVLO 保護
• 傳播延遲小（典型值為 100ns）
• 延遲匹配（典型值為 12ns）
• 低靜態電流
• TTL 和 CMOS 兼容輸入
• 行業標準 SOIC-8 封裝
• 所有參數均在 –40 °C 至 +125 °C 的溫度范圍內指定

參數

方框圖

概述

UCC-Q是一款由Texas Instruments（TI）生產的V高側和低側柵極驅動器，適用于驅動功率MOSFET和IGBT。它專為汽車電子應用設計，如逆變器、車載充電器（PFC、相移全橋）以及汽車電機驅動（步進電機、風扇）等。該驅動器具備高電流輸出能力（.A沉電流、.A源電流）、高dV/dt耐受性和寬負瞬態安全工作區（NTSOA），以及互鎖和死區時間功能，防止兩個輸出同時導通。

主要特性

• ?AEC-Q認證?：適用于汽車電子應用。
• ?高側和低側配置?：包含一個地參考通道（LO）和一個浮動通道（HO）。
• ?高電流輸出?：.A峰值沉電流，.A峰值源電流。
• ?高電壓耐受性?：高達V的開關節點電壓，V絕對最大值。
• ?快速傳播延遲?：典型值為ns，匹配度典型值為ns。
• ?保護特性?：欠壓鎖定（UVLO）保護、輸入浮動保護、最小輸入脈沖寬度保護。
• ?高dV/dt耐受性?：V/ns。
• ?寬負瞬態安全工作區?（NTSOA）。
• ?互鎖和死區時間功能?：防止高側和低側輸出同時導通，提供ns的最小死區時間。

應用領域

• ?汽車電子逆變器?。
• ?車載充電器?（如PFC、相移全橋）。
• ?汽車電機驅動?（如步進電機、風扇）。

功能描述

輸入與輸出

• ?獨立輸入控制?：高側（HI）和低側（LI）輸入分別控制高側（HO）和低側（LO）輸出。
• ?互鎖功能?：防止HO和LO同時導通，避免直通短路。
• ?死區時間功能?：在HI和LI輸入互補或重疊時，保證HO和LO之間有ns的死區時間。

保護機制

• ?UVLO保護?：監測VDD和HB電壓，低于閾值時關閉輸出。
• ?輸入浮動保護?：當輸入引腳浮動時，將相應輸出保持在低電平。
• ?最小輸入脈沖寬度保護?：輸入脈沖寬度不滿足要求時，保持輸出在低電平。

電氣特性

• ?低靜態電流?：有助于降低系統功耗。
• ?TTL和CMOS兼容輸入?：方便與不同控制器接口。
• ?寬溫度范圍?：支持-°C至+°C的工作溫度范圍。

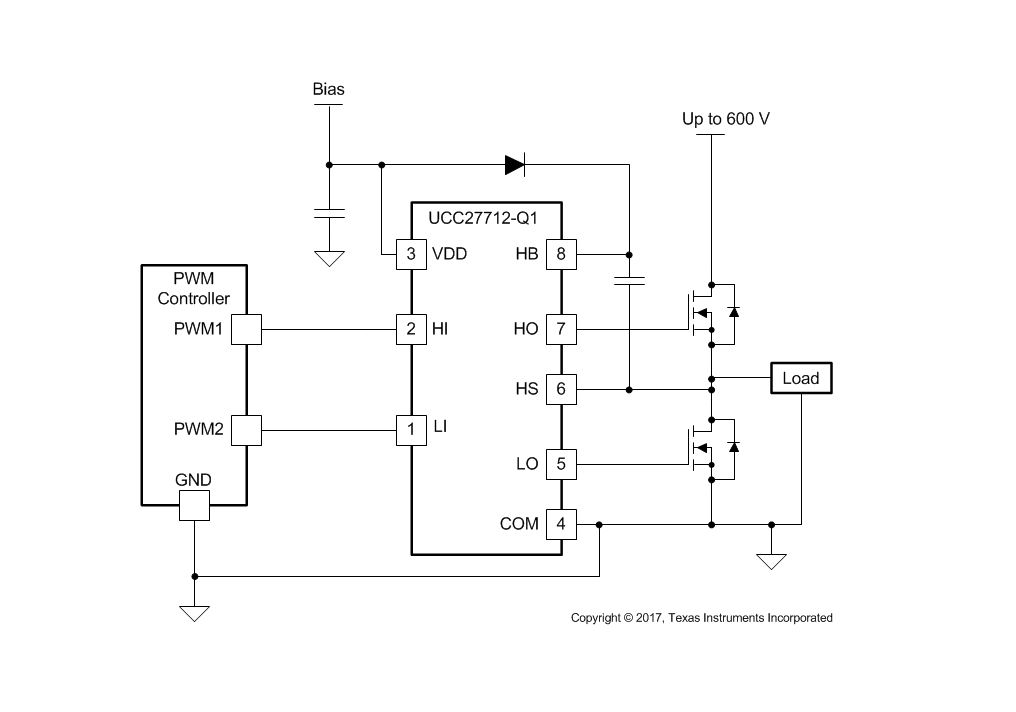

典型應用

UCC-Q適用于驅動各種功率MOSFET和IGBT，特別是在需要高側驅動的橋式拓撲中。典型應用包括同步降壓轉換器、同步升壓轉換器、半橋/全橋隔離拓撲以及三相電機驅動應用。

設計指南

• ?電源設計?：確保VDD和HB電壓在推薦范圍內，并添加合適的旁路電容。
• ?輸入濾波?：建議添加RC濾波器以減少輸入噪聲。
• ?自舉電容選擇?：根據開關頻率和負載條件選擇合適的自舉電容。
• ?柵極電阻選擇?：選擇合適的柵極電阻以優化開關性能并限制振鈴。
• ?布局考慮?：盡量縮短高電流路徑的長度，并保持控制地和功率地分離。

封裝與訂購信息

• ?封裝類型?：SOIC-。
• ?溫度范圍?：-°C至+°C。
• ?RoHS合規性?：符合RoHS標準。
