ULx200xA 器件是高電壓、大電流達林頓晶體管陣列。每個由七對 NPN 達林頓對組成，這些對具有高壓輸出和共陰極箝位二極管，用于切換感性負載。

單對 Darlington 的集電極電流額定值為 500mA。Darlington 對可以并聯以獲得更高的電流能力。應用包括繼電器驅動器、錘式驅動器、燈驅動器、顯示驅動器（LED 和氣體放電）、線路驅動器和邏輯緩沖器。有關 ULx2003A 器件的 100V（其他可互換）版本，請參見 SN75468 和 SN75469 器件的 SLRS023 數據表。
*附件：uln2002a.pdf

ULN2002A 器件專為與 14V 至 25V PMOS 器件配合使用而設計。該器件的每個輸入都有一個串聯的齊納二極管和電阻器，用于將輸入電流控制到安全限值。ULx2003A 器件具有一個 2.7kΩ 串聯基極電阻器，用于每對達林頓 （Darlington） 器件，可直接與 TTL 或 5V CMOS 器件配合使用。

ULx2004A 器件具有一個 10.5kΩ 串聯基極電阻器，允許直接從使用 6V 至 15V 電源電壓的 CMOS 器件工作。ULx2004A 器件所需的輸入電流低于 ULx2003A 器件，并且所需的電壓小于 ULN2002A 器件所需的電壓。

特性

• 500mA 額定集電極電流（單輸出）
• 高壓輸出：50V
• 輸出箝位二極管
• 輸入兼容各種類型的邏輯
• 繼電器驅動器應用

參數

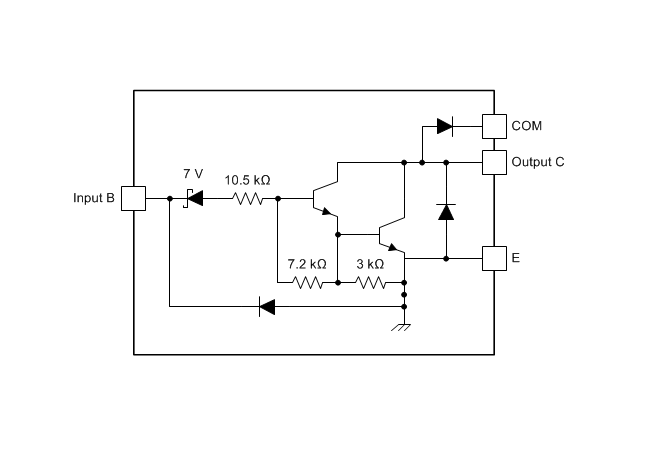

方框圖

1. 產品概述

• ?產品系列?：ULN0x, ULQx
• ?類型?：高壓、高電流達林頓晶體管陣列
• ?特點?：
  • 單個輸出集電極電流額定值：mA
  • 高壓輸出：V
  • 輸出箝位二極管
  • 輸入兼容多種邏輯類型
  • 適用于繼電器驅動應用

2. 應用領域

• 繼電器驅動
• 步進電機和直流有刷電機驅動
• 燈驅動
• 顯示驅動（LED和氣體放電）
• 線驅動
• 邏輯緩沖

3. 功能描述

• ?核心組件?：每個設備由七個NPN達林頓對組成，具有共陰極箝位二極管，用于切換電感性負載。
• ?輸入控制?：每個輸入帶有齊納二極管和電阻器，以控制輸入電流至安全限值。
• ?電流能力?：單個達林頓對的集電極電流額定值為0mA，達林頓對可并聯以增加電流能力。

4. 電氣規格

4.1 絕對最大額定值

• ? 集電極-發射極電壓（VCE） ?：V
• ?箝位二極管反向電壓?：V
• ? 輸入電壓（VI） ?：0V
• ?峰值集電極電流?：0mA
• ? 輸出箝位電流（IOK） ?：mA
• ?總發射極端電流?：-.A
• ? 工作自由空氣溫度范圍（TA） ?：ULN0xA為-°C至0°C，ULN0xAI為-0°C至5°C
• ? 結溫（TJ） ?：°C
• ? 引腳溫度（距外殼.mm處持續0秒） ?：°C
• ? 存儲溫度范圍（Tstg） ?：-5°C至0°C

4.2 推薦工作條件

• ? 集電極-發射極電壓（VCE） ?：0V至0V
• ? 結溫（TJ） ?：-0°C至5°C

4.3 電氣特性

• ? 導通狀態輸入電壓（VI(on)） ?：根據集電極電流和測試條件不同，在.V至8V之間。
• ? 高電平輸出電壓（VOH） ?：在切換后，VOH = VS - mV（VS為電源電壓）。
• ? 集電極-發射極飽和電壓（VCE(sat)） ?：根據基極電流和集電極電流的不同，在.V至1.6V之間。
• ? 箝位正向電壓（VF） ?：1.7V至.V。
• ? 關斷狀態輸入電流（II(off)） ?：在μA級別。
• ? 輸入電流（II） ?：根據輸入電壓的不同，在mA級別。

4.4 開關特性

• ? 低電平到高電平輸出傳播延遲時間（tPLH） ?：典型值為1μs，最大值為μs。
• ? 高電平到低電平輸出傳播延遲時間（tPHL） ?：典型值為1μs，最大值為μs。

5. 封裝與尺寸

• ?封裝類型?：包括SOIC、PDIP、SOP、TSSOP等多種封裝選項。
• ?引腳數?：引腳
• ?具體封裝尺寸和引腳排列?：請參考數據表中的封裝信息。

6. 應用與實施

• ?典型應用?：作為電感性負載（如繼電器、電機、燈等）的驅動器。
• ?設計指南?：包括輸入電壓范圍、溫度范圍、輸出和驅動電流、功耗等設計要求的詳細討論。
• ?布局指導?：建議輸入使用細跡線，輸出使用粗跡線，并考慮電流密度和跡線材料。

7. 文檔與支持

• 提供相關技術文檔、支持社區、工具和軟件等資源鏈接。
• 強調用戶需自行負責選擇合適的產品、設計驗證和測試，并確保應用符合相關標準和要求。
