作為芯片燒錄行業的領導者，昂科技術近期重磅發布燒錄軟件的全新版本。隨著此次迭代升級，昂科技術還披露了一批新適配的芯片型號。值得關注的是，華邦電子研發的 W35T51NWTB串行閃存已順利通過技術適配，正式成為昂科燒錄芯片工具AP8000的兼容型號，進一步拓展了AP8000的應用場景與適配能力。
W35T51NWTB(512兆比特)八通道雙倍數據速率(DDR)串行閃存具有Xccela閃存總線接口，可為嵌入式應用的代碼和數據存儲內存解決方案提供最高的同步字節寬度(8位)數據帶寬。35T系列在低信號數量的情況下實現了最高性能，其靈活性和突發速度優于外部同步總線接口上的嵌入式內存執行。它非常適合直接從八通道DDR串行閃存執行代碼，也可用于數據存儲。該器件使用單一的1.65V至2.0V電源供電，在掉電模式下的電流消耗低至1 微安。
W35T51NWTB支持標準串行外設接口(SPI)、8位I/O(八通道)接口以及雙倍數據速率(DDR)，包括串行時鐘(CLK)、片選(/CS)、串行數據(IO7、IO6、IO5、IO4、IO3、IO2(/WP)、IO1、IO0)、復位(/Reset)和用于BGA封裝的數據選通(DS)。支持高達200MHz的時鐘頻率，DDR數據選通功能使八通道DDR I/O讀取命令的等效時鐘速率達到400MHz×8。其傳輸速率優于傳統的同步SPI/雙SPI/四SPI內存以及標準的異步8位和16位并行閃存。
對于讀取操作，非易失性和易失性配置寄存器值可控制器件的操作設置，如I/O模式配置、偽時鐘周期數、環繞模式配置、輸出緩沖驅動強度、地址模式配置以及就地執行(XIP)模式設置。在DDR I/O模式下，數據在時鐘的上升沿和下降沿通過八條數據線傳輸，傳統的8位(字節)SPI命令僅需一個時鐘周期即可鎖存命令操作碼。數據選通(DS)引腳在以高達最大頻率(200MHz)的DDR速度鎖存數據時可優化器件的操作。
W35T51NWTB內存陣列由256字節的可編程頁面組成，同時還有可擦除的4KB扇區、32KB/64KB塊或整個芯片。共有262,144個可編程頁面，一次可對1至256字節進行編程。頁面可以按16個一組(4KB扇區擦除)、128個一組(32KB塊擦除)、256 個一組(64KB塊擦除)進行擦除，也可以擦除整個芯片(芯片擦除)。W35T51NWTB分別有16,384個可擦除的4KB扇區和1,024個可擦除的64KB塊。小的4KB扇區有利于需要配置和參數數據存儲的應用。暫停和恢復命令提供了臨時暫停和恢復編程或擦除操作的方法。
W35T51NWTB有三個獨立于主內存的1KB安全寄存器，用戶可以對其進行讀取、編程、擦除或永久鎖定。寫保護(/WP)引腳是一個可編程選項，用于防止對狀態寄存器進行寫入操作。通過傳統的狀態寄存器塊保護位提供內存保護功能。該器件支持JEDEC標準的制造商和器件ID，還有額外的3字節器件ID配置。此外，該器件還支持JEDEC串行閃存數據參數(SFDP)。
啟用糾錯碼(ECC)的W35T51NWTB具有與ECC和復位功能相關的額外特性。這些特性可在高要求的工業和汽車操作環境中支持并增強器件性能。W35T51NWTB支持每16字節對齊的1位ECC，并提供內部ECC狀態以及一個外部引腳來監測ECC錯誤。還提供了一個復位狀態輸出引腳，用于監測啟動的硬件復位和軟件復位狀態。

特點
? 新型八通道DDR串行閃存
– 512兆比特/64兆字節
? 支持的同步總線接口
– 字節寬度(x8)復用同步I/O
– 單數據速率(SDR)和雙倍數據速率(DDR)
– DDR總線模式
– 八通道雙倍數據速率(ODDR)協議：時鐘(CLK)、片選(/CS)、輸入輸出引腳(IO [7:0])、數據選通(DS)、復位(/Reset)
– 擴展SPI(SDR總線模式)
– 八通道SPI(OSPI）和OSPI DDR協議：時鐘(CLK)、片選(/CS)、輸入輸出引腳(IO [7:0])、寫保護(/WP)、復位(/Reset)
– 標準SPI協議(SPI)：時鐘(CLK)、片選(/CS)、輸入輸出引腳(IO0、IO1)、寫保護(/WP)、復位(/Reset)
? 時鐘頻率
– SDR模式下最大166MHz(166MB/s)
– 借助數據選通(DS)，DDR模式下最大200MH(400MB/s)
? 通過易失性和非易失性寄存器設置的讀取模式
– 在標準命令+地址+偽周期(C-A-D)輸入后進行連續讀取數據突發
– 就地執行(XIP)，在地址+偽周期(A-D)輸入后進行連續讀取數據突發
– 在C-A-D輸入后，進行16/32/64字節環繞讀取數據突發
? 片上糾錯碼(ECC)
– 每16字節糾正1位錯誤
– 內部ECC狀態位錯誤指示器
– 中斷輸出引腳標志(/INT)，用于在讀取期間監測錯誤
? 地址模式
– 3字節和4字節尋址模式，用于訪問大于128Mb的內存地址
? 低功耗、寬溫度范圍
– 單一1.65至2.0V電源
– 讀取電流典型值40mA
– 待機掉電電流典型值小于15微安
– 掉電電流典型值小于1微安
– 工作溫度范圍為-40°C至+85/+105°C
? 高性能串行閃存
– 最少100,000次編程-擦除周期
– 數據保留時間超過20年
? 具有4KB扇區的靈活內存架構
– 統一的扇區/塊擦除(4K/32K/64K字節)
– 擦除整個芯片(芯片擦除)
– 每個可編程頁面編程1至256字節
– 擦除/編程暫停和恢復
? 上電狀態檢測
– 故障/安全上電硬件監測(/INT)
– 寄存器上的故障/安全上電狀態(忙位/就緒標志)
? 復位選項
– 硬件復位(/Reset)
– JEDEC硬件復位
– 軟件復位
– 復位輸出引腳(/RSTO)
? 安全寄存器
– 三個1KB的安全寄存器
– 可讀取
– 可編程、可擦除，并帶有鎖定選項
– 永久鎖定選項
? 數據完整性檢查
– 靜態時的循環冗余校驗(CRC)，用于檢查原始數據的意外更改
– 數據傳輸過程中的循環冗余校驗(CRC)，用于監測高速數據傳輸期間的數據完整性
? 內存保護
– 通過塊保護和頂部/底部狀態寄存器位進行保護范圍控制的硬件寫保護
? 設備ID
– 6字節的JEDEC讀取ID
? 唯一ID
– 16字節的唯一ID
? 串行閃存發現參數(SFDP)
– 1KB的SFDP
? 節省空間的封裝
– 24引腳薄型球柵陣列(TFBGA)，尺寸為8x6毫米

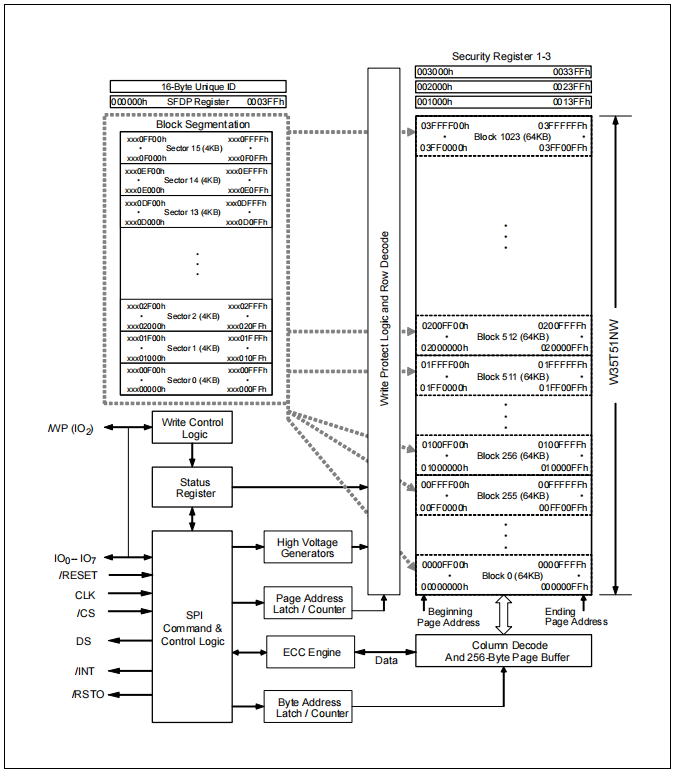

內部框圖

昂科技術憑借深厚的技術積累，自主打造的AP8000萬用燒錄器堪稱行業標桿級燒錄解決方案。該設備支持靈活的一拖一及一拖八配置，同時提供在板、離線兩種工作模式，還針對eMMC、UFS存儲芯片開發了專屬燒錄方案，可全方位華邦電子（Winbond）全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000由主機、底板、適配座三大核心模塊構成，這種模塊化設計賦予其卓越的兼容性與擴展性。作為通用型燒錄平臺，AP8000不僅能適配市面上各類可編程芯片，更憑借穩定高效的性能，成為十大編程器品牌昂科批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務。

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋SINOWEALTH, SemiDrive, winbond, holychip, ESMT等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
