TPS27081A 器件是一款高側負載開關，集成了 Power PFET 和 控制 NFET 在一個微型封裝中。

TPS27081A 的所有引腳均采用行業標準的 ESD 保護，可提供更好的 ESD 保護 與其他板載組件的兼容性。
*附件：tps27081a.pdf

TPS27081A電平將 ON/OFF 邏輯信號轉換為 VIN 電平，并支持低至 1V 的電壓 CPU 或 MCU 邏輯可控制更高電壓的電源，無需外部 電平轉換器。

通過快速 ON/OFF 邏輯信號切換大值輸出電容器 CL 可能會導致 在過大的浪涌電流中。要控制負載浪涌電流，請連接一個電阻器 R2 并添加 外部電容 C1，如簡化原理圖所示。要配置 TPS27081A 以實現特定的轉換速率，請參閱 到 Application and Implementation 部分。

在待機電源開關應用中，需要一個單上拉電阻 R1。在這樣的 應用程序在浪涌電流控制時將 TPS27081A 的 R2 引腳連接到系統接地 不是必需的。

特性

• 低導通電阻、高電流 PFET
  • R DS（開） V 時 = 32 mΩ GS系列 = –4.5 伏
  • R DS（開） V 時 = 44 mΩ GS系列 = –3 伏
  • R DS（開） V 時 = 82 mΩ GS系列 = –1.8 伏
  • R DS（開） V 時 = 93 mΩ GS系列 = –1.5 伏
  • R DS（開） V 時 = 155 mΩ GS系列 = –1.2 伏
• 通過外部 R1、R2 和 C1 實現可調節導通和關斷轉換速率控制
• 支持 1.2V 至 8V 的寬范圍電源
  輸入
• 用于 PFET 控制的集成 NMOS
• NMOS 開/關支持寬范圍的 1V 至
  8V 控制邏輯接口
• 完全 ESD 保護 （所有引腳）
  • 人體模型 （HBM） 2 kV，清潔極光器件 （CDM） 500 V
• 待機時具有超低漏電流（典型
  值為 100 nA）
• 采用微型 6 引腳封裝
  • 2.9 mm × 2.8 mm × 0.75 mm SOT （DDC）

參數

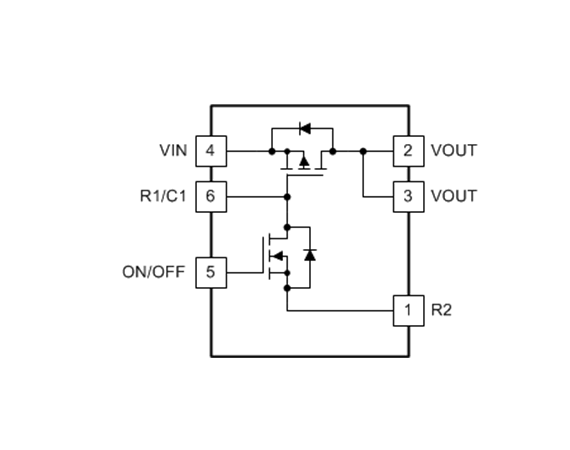

方框圖

1. 概述

TPS27081A 是一款高側負載開關，集成了功率 PFET 和控制 NFET，支持 1.2V 至 8V 的寬范圍供電輸入，最大負載電流可達 3A。該器件具有超低導通電阻、可調的開關上升/下降速率控制以及全引腳 ESD 保護等特性。

2. 主要特性

• ?超低導通電阻?：在 VGS = -4.5V 時，RDS(on) 僅為 32mΩ，有助于降低電壓降和功耗。
• ?寬電壓范圍?：支持 1.2V 至 8V 的輸入電壓范圍，適用于多種電源應用場景。
• ?可調開關速率?：通過外部電阻和電容可配置開關的上升和下降速率，減少大容性負載的浪涌電流。
• ?全引腳 ESD 保護?：提供 HBM 2kV 和 CDM 500V 的 ESD 保護，增強電路可靠性。
• ?小型封裝?：采用 6 引腳 SOT-23-THIN（DDC）封裝，節省 PCB 空間。

3. 功能描述

• ?電源開關?：通過 ON/OFF 引腳控制負載的通斷，當 ON/OFF 引腳電壓高于閾值時，開關導通；低于閾值時，開關斷開。
• ?電平移位?：將 ON/OFF 邏輯信號電平移位至 VIN 電平，支持低電壓 CPU 或 MCU 控制高電壓電源。
• ?可控開關速率?：通過連接在 R2 和 C1 之間的外部元件，可精確控制開關的上升時間，從而限制浪涌電流。

4. 應用場景

• ?標準負載開關?：用于控制各種電子設備的電源通斷。
• ?待機電源隔離?：在需要選擇性開啟或關閉某些模塊以節省功耗的應用中，TPS27081A 可提供待機電源生成。
• ?升壓調節器真關機?：在升壓調節器應用中，TPS27081A 可防止關機時的電流泄漏，實現真關機功能。
• ?電源排序?：在需要多個電源按順序上電的復雜系統中，TPS27081A 可幫助實現電源排序。

5. 設計指南

• ?輸入電容?：推薦在 VIN 引腳旁使用 1μF 的陶瓷旁路電容，以減少瞬態電流引起的電壓降。
• ?開關速率配置?：根據負載電容和期望的上升時間，選擇合適的 R2 和 C1 值，以控制開關速率。
• ?布局考慮?：VIN 和 VOUT 走線應盡可能短且寬，以減少電感和電阻；旁路電容應盡可能靠近器件引腳放置。

6. 封裝與訂購信息

• ?封裝類型?：SOT-23-THIN（DDC），6 引腳。
• ?訂購信息?：TPS27081ADDCR，生產狀態為活躍。

7. 注意事項

• 在使用過程中，應確保 ON/OFF 引腳的電壓在允許范圍內，以避免誤操作。
• 在高功率應用中，需注意器件的散熱問題，以防止過熱損壞。
• 在設計電路時，應充分考慮 TPS27081A 的電氣特性和熱特性，以確保系統的穩定性和可靠性。
