PM-160可以讓具有RS485/RS232接口的設備，無論是否支持Modbus協議都可以使用實現與現場總線PROFIBUS DP的數據傳輸；

不必了解PROFIBUS DP和Modbus技術細節，只需參考PM-160產品手冊及應用實例，根據現場要求配置即可在短時間內實現Modbus與PROFIBUS DP的相互通信；

可以依照PROFIBUS DP通信數據區和Modbus通信數據區的映射關系，實現PROFIBUS DP到Modbus之間的數據透明通信；

可隨時隨地通過瀏覽器查看現場總線通訊相關設備的狀態；

支持串口及USB配置，USB配置接口為當下流行的TYPE-C接口，使用TYPE-C接口的手機線就可配置，連接TYPE-C可獨立為網關供電、也支持TYPE-C和24V同時供電；支持沒有PLC情況下的串口通訊調試和數據監控；

某汽車零部件工廠需將梅特勒-托利多高精度電子秤（RS485接口，自定義協議）的稱重數據實時傳輸至西門子S7-300 PLC（PROFIBUS DP主站），用于注脂量質量控制

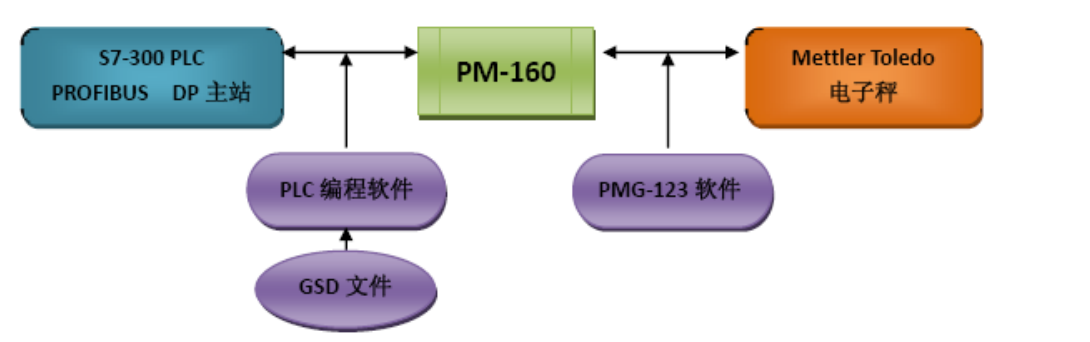

架構：

PM-160配置：

串口端：RS485連接電子秤（波特率115.2kbps，8數據位，無校驗，1停止位）；

PROFIBUS DP端：通過DB9接口連接S7-300 PLC，設置DP地址為5。

接線說明：

電子秤RS485-A/B線對應PM-485端子正/負極；

PROFIBUS DP總線終端需加120Ω電阻

軟件配置步驟：

PMG-123配置軟件操作：

將PM-160撥碼切換至配置模式（數碼管顯示“CF”）；

選擇“通用模式”，設置串口參數與電子秤協議一致；

啟用“字符個數”控制方式，定義接收數據長度為18字節（電子秤數據幀固定長度）

西門子STEP7組態：

導入PM-160的GSD文件，添加為PROFIBUS DP從站；

分配輸入數據區（如IB100-IB117），映射電子秤發送的18字節數據

數據解析示例?：

電子秤發送十六進制數據：53 20 53 20 20 20 20 20 20 20 30 2E 30 30 20 67 0D 0A；

通過PM-160映射至PLC輸入區后：

第1字節為事務號（0x01），第2字節為數據長度（0x12=18字節），后續字節為ASCII碼重量值（如“0.00g”）
