Profibus DP主站轉Modbus TCP網關配置文件制作

1、首先打開配置文件制作軟件SST Profibus Configuration：

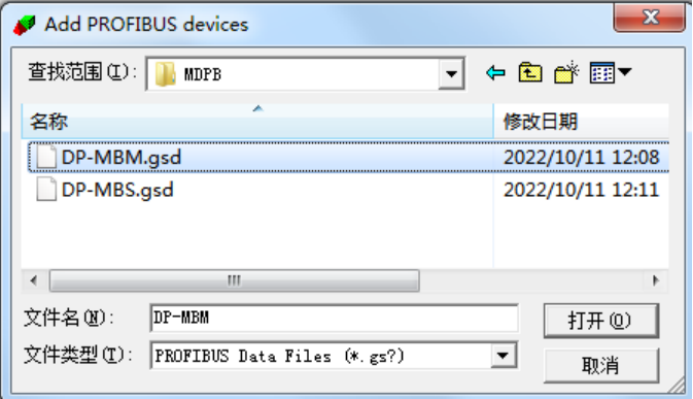

2、點擊“Library”選擇GSD文件所在文件夾找到后點擊打開導入GSD文件:

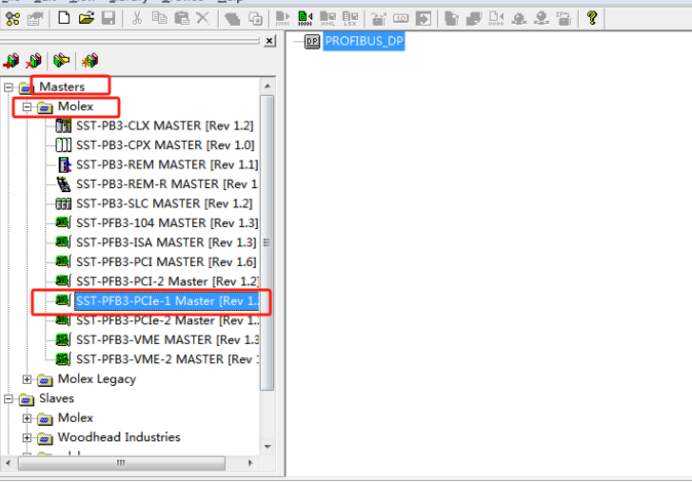

3、點開Masters、molex選擇主站設備：

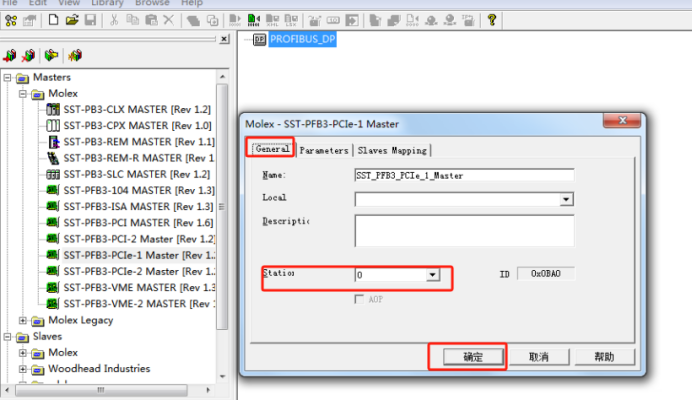

4、雙擊添加后地址保存默認0就可以：

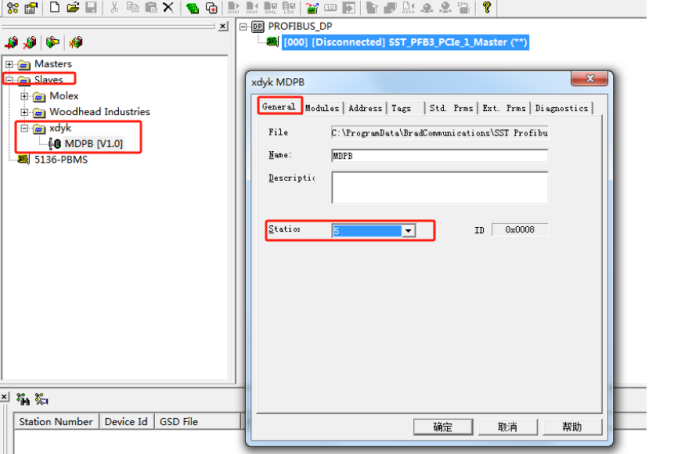

5、打開slaves找到DP從站設備雙擊添加，dp地址要與從站設備一致：

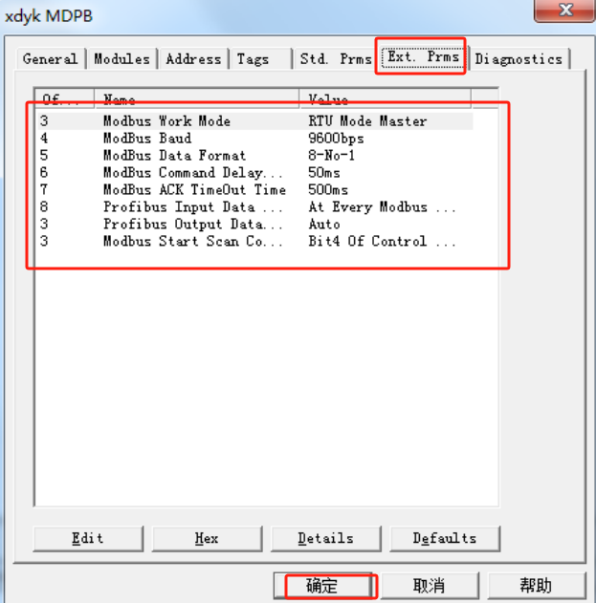

6、設置modbus參數:

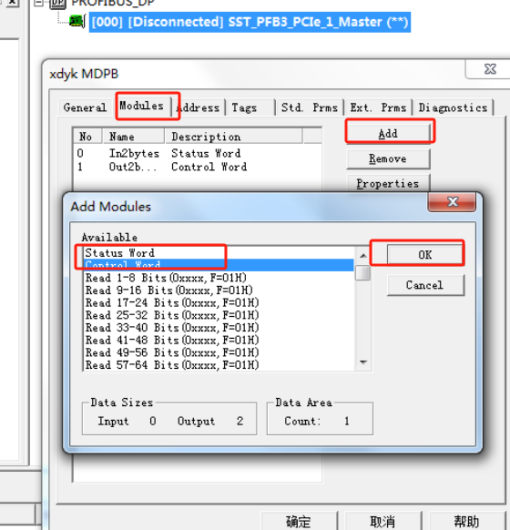

7、選擇對應的數據指令添加進插槽：

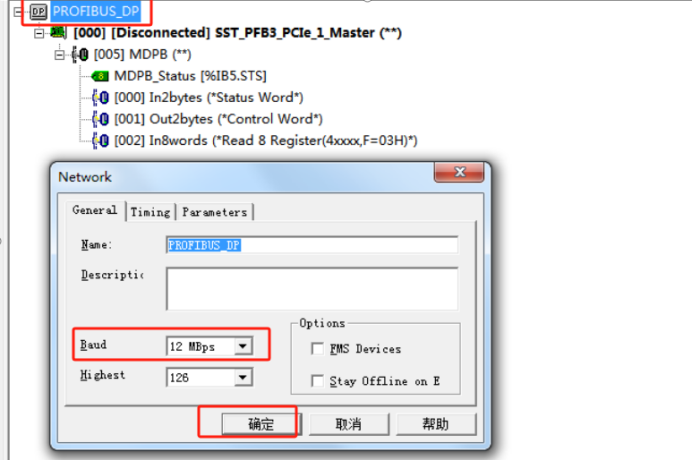

8、雙擊dp主站設置波特率：

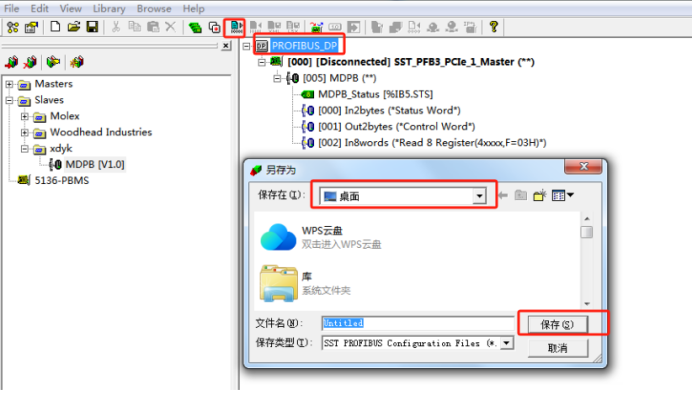

9、配置完成點擊另存到文件夾：
