Profibus DP轉ModbusTCP網關通訊案例解析

Profibus DP和Modbus TCP都是工業自動化領域中常見的通信協議，各自在不同的應用場景中發揮著重要作用。然而，由于不同設備、系統之間的兼容性需求，常常需要進行這兩種協議的轉換。本文將介紹一個典型的案例：通過網關將Profibus DP主站轉換為Modbus TCP從站，從而實現與DP從站設備的高效通訊。

在現代工業環境中，各種自動化設備和控制系統通常采用不同的通信協議，這導致了設備間互操作的挑戰。為了解決這一問題，使用專門的網關進行協議轉換成為一種行之有效的方法。以下是一個實際的案例分析。

一、案例背景

某制造企業擁有一條復雜的生產線，其核心控制系統采用Profibus DP協議，而新增的設備則基于Modbus TCP協議。為了實現新老設備的無縫集成，企業決定引入一款能夠?qū)崿F(xiàn)Profibus DP主站到Modbus TCP從站轉換的網關。這款網關需在Profibus DP側作為主站，連接各類DP從站設備；同時，在Modbus TCP側作為從站，接入PLC或上位機。

二、功能概述

該網關的主要功能包括：

雙向協議轉換：實現Modbus TCP與Profibus DP之間的雙向數據映射和通信。

靈活配置：支持多種波特率（最高可達3M）、最大支持32個DP從站。

高可靠性設計：具備電源、過壓、過流保護及恢復出廠設置功能。

廣泛適用性：適用于各種工業自動化場景，如工廠能源管理、自動化生產線控制等。

三、硬件參數

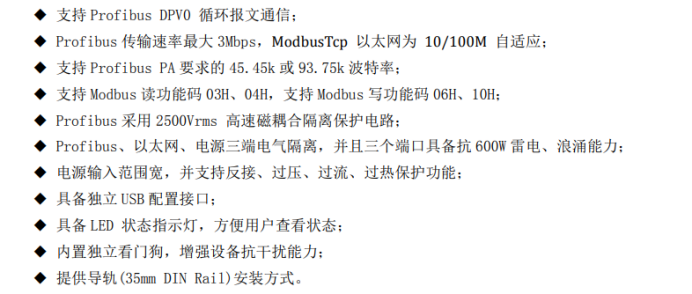

四、軟件參數

Modbus TCP：支持一個Client接入，支持03H、04H、10H功能碼，自定義TCP接收超時時間，并帶有TCP保活功能。

Profibus DP：支持DP v0協議，波特率范圍廣泛（9.6K至3M），最多支持50個從站。

五、配置方法

創建GSD文件夾：在軟件同級目錄下創建一個名為“GSD”的文件夾，并將需要接入DP網絡的從站GSD文件放入其中。

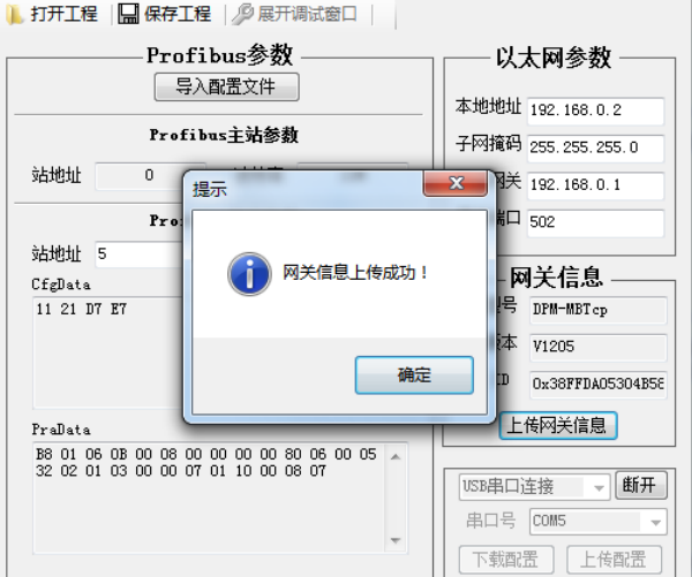

添加并配置DP從站：打開配置軟件，軟件會自動解析GSD文件夾下的所有GSD文件并顯示在設備列表中。選擇電腦網卡，設置要配置的參數，如IP地址、子網掩碼等。若配置多個從站，建議先填寫好參數后保存配置。

搜索并配置網關：點擊搜索網絡中網關，選擇列表中的網關并進行配置。配置成功后，網關即可正常工作。

六、典型應用拓撲圖

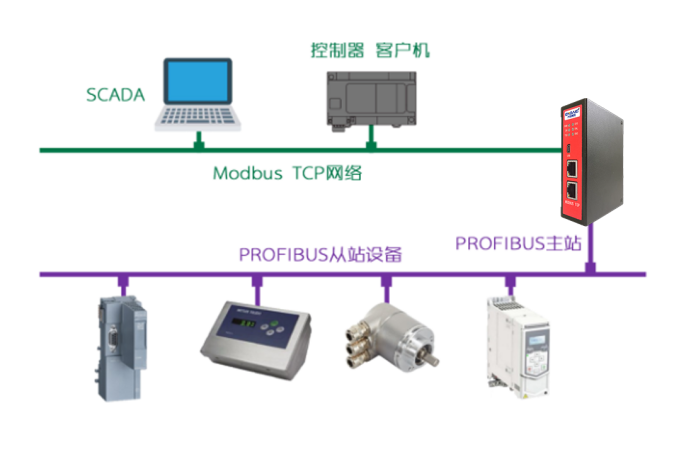

在一個典型的應用中，該網關連接著Profibus DP總線上的多個從站設備（如編碼器、流量計等），并通過Modbus TCP網絡與上位機或PLC進行通信。這種拓撲結構允許企業在不改變現有系統架構的情況下，輕松擴展新設備或升級舊設備。

七、性能優勢

高效傳輸：網關能夠快速傳輸循環I/O數據，確保生產過程的連續性和穩定性。

易于集成：支持標準協議和廣泛的硬件設備兼容性，降低了系統集成的復雜性和成本。

高可靠性：內置的故障診斷和恢復機制確保了系統的長期穩定運行。

Profibus DP主站轉Modbus TCP網關在工業自動化領域的應用中展現出了顯著的優勢和靈活性。它不僅解決了不同協議設備間的通信難題，還為企業的生產和管理提供了強有力的技術支持。隨著工業4.0時代的到來，這類高性能的網關設備將在未來發揮更加重要的作用。
