TPS6507x 系列器件是適用于便攜式應用的單芯片電源管理 IC （PMIC），由電池充電器組成，具有用于單個鋰離子或鋰聚合物電池的電源路徑管理功能。充電器可以通過引腳 USB 上的 USB 端口供電，也可以由連接到引腳 AC 的壁式適配器的直流電壓供電。三個高效的 2.25 MHz 降壓轉換器旨在提供基于處理器的系統中的內核電壓、存儲器和 I/O 電壓。降壓轉換器在輕負載時進入低功耗模式，在盡可能寬的負載電流范圍內實現最高效率。
*附件：tps650731.pdf

對于低噪聲應用，可以使用 I 將器件強制進入固定頻率 PWM^2^C 接口。降壓轉換器允許使用小型電感器和電容器來實現小尺寸解決方案。TPS6507x 器件還集成了兩個通用 LDO，輸出電流為 200mA。這些 LDO 可用于為 SD 卡接口和始終開啟的電源軌供電，但也可用于其他用途。每個 LDO 在 1.8 V 至 6.3 V 的輸入電壓范圍內工作，允許它們由其中一個降壓轉換器或直接由主電池供電。一個具有兩個可編程電流吸收器的感應式升壓轉換器為兩串白光 LED 供電。

TPS6507x 器件采用 48 引腳無鉛封裝（6mm × 6mm VQFN），間距為 0.4mm。

特性

• 充電器/電源路徑管理：
  • 電源路徑上的 2A 輸出電流
  • 線性充電器;1.5A 最大充電電流
  • 來自 USB 輸入的 100mA/500mA/800mA/1300mA 電流限制
  • 熱調節、安全定時器
  • 溫度感應輸入
• 3 個降壓轉換器：
  • 2.25MHz 固定頻率工作頻率
  • 高達 1.5 A 的輸出電流
  • 可調或固定輸出電壓
  • V在范圍為 2.8 V 至 6.3 V
  • 輕負載電流下的省電模式
  • PWM 模式下的輸出電壓精度 ±1.5%
  • 每個轉換器的典型靜態電流為 19μA
  • 100% 占空比，實現最低壓差
• LDO （勞損電子）：
  • 固定輸出電壓
  • LDO2 上的動態電壓調節
  • 20μA 靜態電流
  • 200mA 最大輸出電流
  • V在范圍為 1.8 V 至 6.3 V
• wLED 升壓轉換器：
  • 使用 I2C 進行內部調光
  • 多達 2 × 10 個 LED
  • 每串高達 25 mA，具有內部電流吸收
• 我^2^C 接口
• 10 位 A/D 轉換器
• 觸摸屏界面
• 欠壓鎖定和電池故障比較器

參數

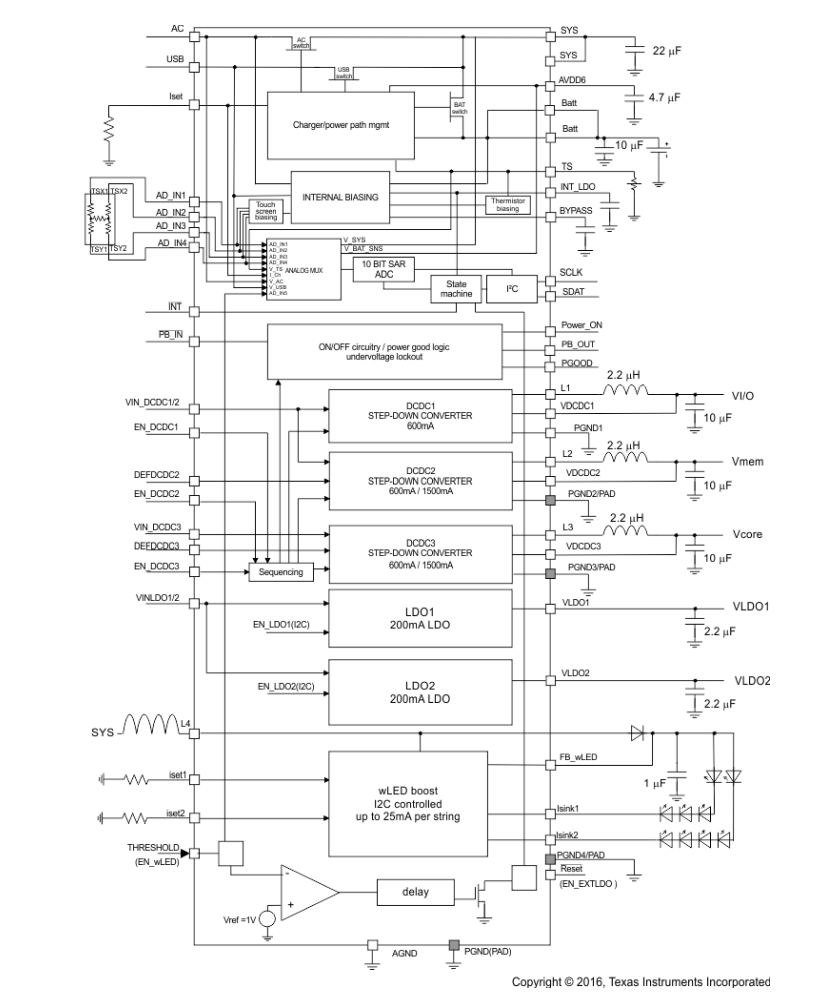

方框圖

1. 產品概述

tps650731是一款高度集成的電源管理IC（PMIC），專為便攜式應用設計。它集成了電池充電器、三個高效的降壓轉換器（DCDC1、DCDC2、DCDC3）、兩個低壓差線性穩壓器（LDO1、LDO2）、一個白光LED（wLED）升壓轉換器以及多種控制和保護功能。

2. 主要特性

• ?電池充電器?：支持2A的輸出電流，具有線性充電模式，最大充電電流可達1.5A，具備過溫保護和安全定時器。
• ?降壓轉換器?：三個2.25MHz固定頻率的降壓轉換器，每個轉換器的輸出電流高達1.5A，支持可調或固定輸出電壓，具有輕載模式下的電源節省功能。
• ?低壓差線性穩壓器?：兩個固定輸出電壓的LDO，每個LDO的最大輸出電流為200mA，具有動態電壓調節功能。
• ?白光LED升壓轉換器?：內部調光功能，支持最多2串×10個LED，每串最大電流25mA。
• ?多種接口和保護功能?：包括I2C接口、10位ADC、觸摸屏接口、欠壓鎖定和電池故障比較器等。

3. 應用領域

• 便攜式導航系統
• PDA、Pocket PCs
• OMAP?和低功耗DSP供電

4. 功能框圖

文檔提供了tps650731的功能框圖，詳細展示了各個模塊之間的連接關系，包括電池充電器、降壓轉換器、LDO、wLED升壓轉換器、ADC、觸摸屏接口以及控制邏輯等。

5. 電氣特性

文檔詳細列出了tps650731的各項電氣特性，包括輸入電壓范圍、輸出電壓精度、負載調整率、線性調整率、靜態電流、開關頻率等關鍵參數。

6. 封裝與尺寸

tps650731采用48引腳VQFN封裝，尺寸為6mm x 6mm，具有0.4mm的引腳間距。封裝選項包括RSL（帶散熱墊）和RSLT（帶散熱墊的薄型封裝）。

7. 典型應用電路

文檔提供了tps650731在多種應用處理器（如OMAP-L138、OMAP35xx、AM3505等）上的典型應用電路圖，并詳細說明了各個元件的選擇和連接方法。

8. 設計指南

文檔包含詳細的設計指南，包括輸出濾波器設計（電感和輸出電容的選擇）、輸入電容選擇、輸出電壓設置、未使用LDO的處理方法、wLED升壓轉換器的設置以及電池充電器的溫度感應等。

9. 布局指導

文檔提供了布局指導，強調了在PCB布局中需要注意的事項，以確保tps650731的正常工作和最佳性能。

10. 文檔支持

文檔列出了與tps650731相關的其他技術文檔和支持資源，包括應用報告、用戶指南、社區資源等，方便用戶進一步了解和使用該產品。
