TPS6500xx 器件是適用于便攜式的單芯片電源管理 （PWM） IC 應用。這兩款器件都結合了一個降壓轉換器和兩個低壓差 （LDO） 監管 機構。降壓轉換器在輕負載時進入低功耗模式，以實現最高效率 在盡可能寬的負載電流范圍內。對于低噪聲應用，這些器件可以 通過引腳強制進入固定頻率 PWM。降壓轉換器體積小，因?yàn)樗?小型電感器和電容器。降壓轉換器具有用于排序的電源良好狀態輸出。 LDO 可提供 300 mA 電流，并在 1.6 V 至 6 V 的輸入電壓范圍內工作。A 降級 轉換器或主電池可以直接為 LDO 供電。降壓轉換器和 LDO 具有 獨立的電壓輸入，可實現最大的設計和排序靈活性。
*附件：tps650003.pdf

TPS65001 通過添加電源電壓監控器 （SVS） 來擴展功能。自 最大限度地提高 SVS 的靈活性，復位電壓由兩個外部電阻器設置，并且 reset time 由一個小的外部電容器設置。對于外部控制，SVS 可以使用其 /手動復位輸入，用于連接按鈕。

TPS65000 采用 16 引腳無鉛封裝（3 mm × 3 mm QFN）。TPS65001是 采用 20 引腳無鉛封裝（3 mm × 3 mm QFN）。

特性

• 降壓轉換器：
  • V在范圍：2.3 V 至 6 V
  • 用于降低 EMI 的擴頻時鐘 （SSC） 生成
  • 2.25MHz 固定頻率作
  • 600mA 或 1A （TPS650061） 輸出電流
• 低壓差 （LDO）：
  • V在范圍：1.6 V 至 6 V
  • 可調輸出電壓
  • 高達 300mA 的輸出電流
  • 獨立的電源輸入和使能
• 電源電壓監控器 （TPS65001）
  • 按鈕的手動復位輸入
  • 可調復位時間
  • 可調復位電壓
• 3 mm × 3 mm 16 引腳 WQFN 封裝 （TPS65000）
• 3 mm × 3 mm 20 引腳 WQFN 封裝 （TPS65001）
• 應用
  • 負載點
  • 嵌入式處理器功率
  • 手機
  • 智能手機
  • PDA
  • 掌上電腦
  • 便攜式媒體播放器

參數

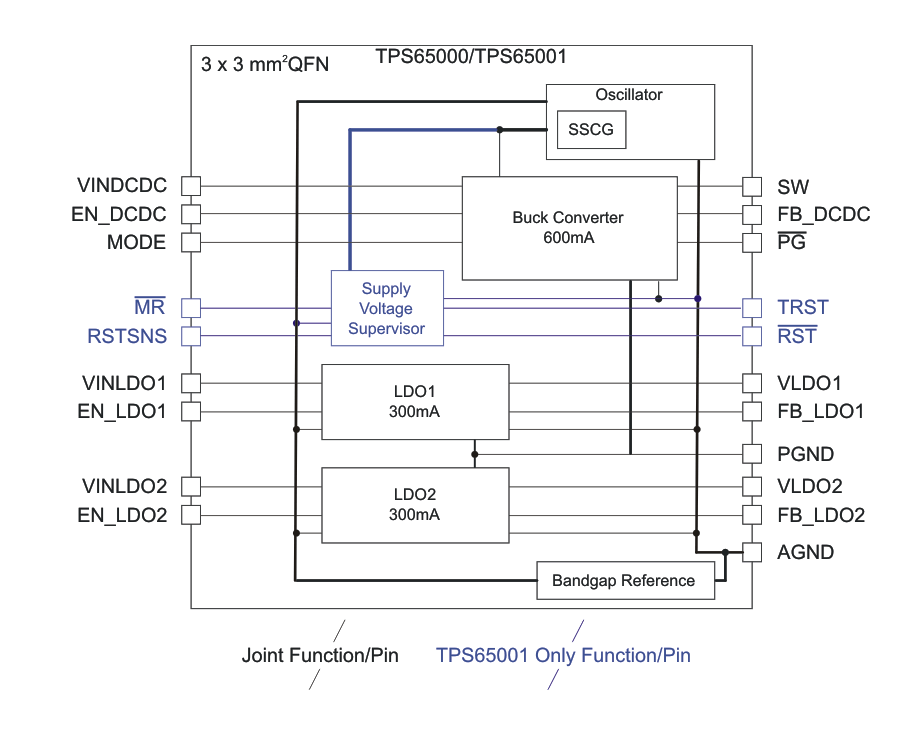

方框圖

1. 概述

TPS650003是一款集成了一個降壓轉換器（DC-DC）和兩個低壓差線性穩壓器（LDO）的單芯片電源管理IC，專為便攜式應用設計。該器件結合了高效率和低噪聲特性，適用于需要穩定電源供應的各種便攜式設備。

2. 主要特性

• ?輸入電壓范圍?：2.3V至6V，適用于單節鋰離子電池供電的應用。
• ?降壓轉換器?：
  • 輸出電流可達600mA。
  • 固定頻率2.25MHz操作，減少外部元件尺寸。
  • 自動在PWM（脈沖寬度調制）和PFM（脈沖頻率調制）模式之間切換，以優化輕載和重載條件下的效率。
• ? 低壓差線性穩壓器（LDO） ?：
  • 兩個獨立的LDO，每個可提供高達300mA的輸出電流。
  • 具有獨立的使能控制和電壓輸入，靈活性強。
  • 低噪聲設計，適合供電給模擬和數字負載。
• ?其他功能?：
  • 具有電源良好（PG）輸出，指示DC-DC和LDO的輸出狀態。
  • 集成軟啟動電路，限制啟動時的浪涌電流。
  • 小的封裝尺寸（3mm x 3mm QFN），節省板上空間。

3. 應用

TPS650003適用于各種便攜式應用，如：

• 智能手機
• 平板電腦
• PDAs
• 便攜式媒體播放器
• 嵌入式處理器電源

4. 典型應用電路

文檔提供了TPS650003在多種應用中的典型電路圖，包括與TMS32C2834x、TMS320C5504/05和OMAP-L13x等微處理器的配合使用。

5. 設計指南

• ?電感選擇?：推薦使用1.5μH至3.3μH的電感，具體值取決于應用條件和所需的性能優化。
• ?輸出電容選擇?：建議使用低ESR的陶瓷電容，典型值為10μF至22μF，以確保穩定的輸出電壓和減少輸出紋波。
• ?輸入電容選擇?：需要至少10μF的陶瓷輸入電容，以濾除輸入電壓的波動和噪聲。

6. 布局建議

• 輸入和輸出電容應盡可能靠近相應的引腳放置，以最小化環路面積和降低噪聲。
• 熱焊盤應通過多個過孔連接到PCB的地平面，以提供良好的熱散逸路徑。
• 反饋引腳（FB）的跡線應遠離潛在的噪聲源，以避免耦合干擾。

7. 封裝與訂購信息

TPS650003提供16引腳WQFN封裝，具體訂購信息包括器件狀態、封裝類型、引腳數量、環保計劃和樣品可用性等。

8. 文檔支持

文檔提供了詳細的技術規格、應用信息、設計指南和布局建議，以及相關的社區資源和鏈接，以幫助用戶更好地理解和使用該器件。

9. 注意事項

• 在設計電路時，應確保所有外部元件均符合規格要求，并遵循布局和接地指南以確保最佳性能。
• 在處理靜電敏感器件時，應采取適當?shù)撵o電防護措施，避免損壞器件。
