TPS65055 器件是一款集成電源管理 IC，適用于由一個鋰離子或鋰聚合物電池，需要多個電源軌。

TPS65055 提供兩種高效、 2.25 MHz 降壓轉換器，旨在以基于處理器的系統。兩個降壓轉換器在輕負載時進入低功耗模式，以達到最大值在盡可能寬的負載電流范圍內實現效率。
*附件：tps65055.pdf

對于低噪聲應用，該器件可以強制進入固定頻率 PWM 模式，使用我^2^C 兼容接口。在停機模式下，電流消耗降至 1 μA 以下。

該器件允許使用小型電感器和電容器來實現小型解決方案大小。

該TPS65055為每個 DC-DC 轉換器提供高達 0.6 A 的輸出電流。

該 TPS65055 還集成了兩個 400mA LDO 和兩個 200mA LDO 穩壓器，這些穩壓器可以使用每個 LDO 上的單獨使能引腳來打開/關閉。每個 LDO 都通過一個 input 工作電壓范圍為 1.5 V 至 6.5 V，允許它們由其中一個降壓轉換器供電或直接從主電池。兩個數字輸入引腳用于設置輸出電壓 LDO1 至 LDO4 的一組 9 種不同組合的 LDO。此外，轉換器可以是由 I 控制^2^C 兼容接口。

TPS65055采用小型 32 引腳無鉛封裝（4 mm × 4 mm QFN），具有 0.4 mm 間距。

特性

效率高達 95%
DCDC 轉換器的輸出電流 2 × 0.6 A
兩個可選的固定輸出電壓 1 V 和
1.2 V，用于 DCDC2
V在DCDC 轉換器的范圍為 2.5 V 至 6 V
2.25MHz 固定頻率工作頻率
輕負載電流下的省電模式
180° 異相作
PWM 模式下的輸出電壓精度 ±1%
低紋波 PFM 模式
兩個
DC-DC 轉換器的總典型靜態電流為 32μA
100% 占空比，實現最低壓差
2 個通用型 400 mA 高 PSRR LDO
2 個通用型 200 mA 高 PSRR LDO
V在LDO 的范圍為 1.5 V 至 6.5 V
LDO 的數字電壓選擇
我^2^C 兼容接口
采用 4 mm × 4 mm 32 引腳 QFN 封裝

參數

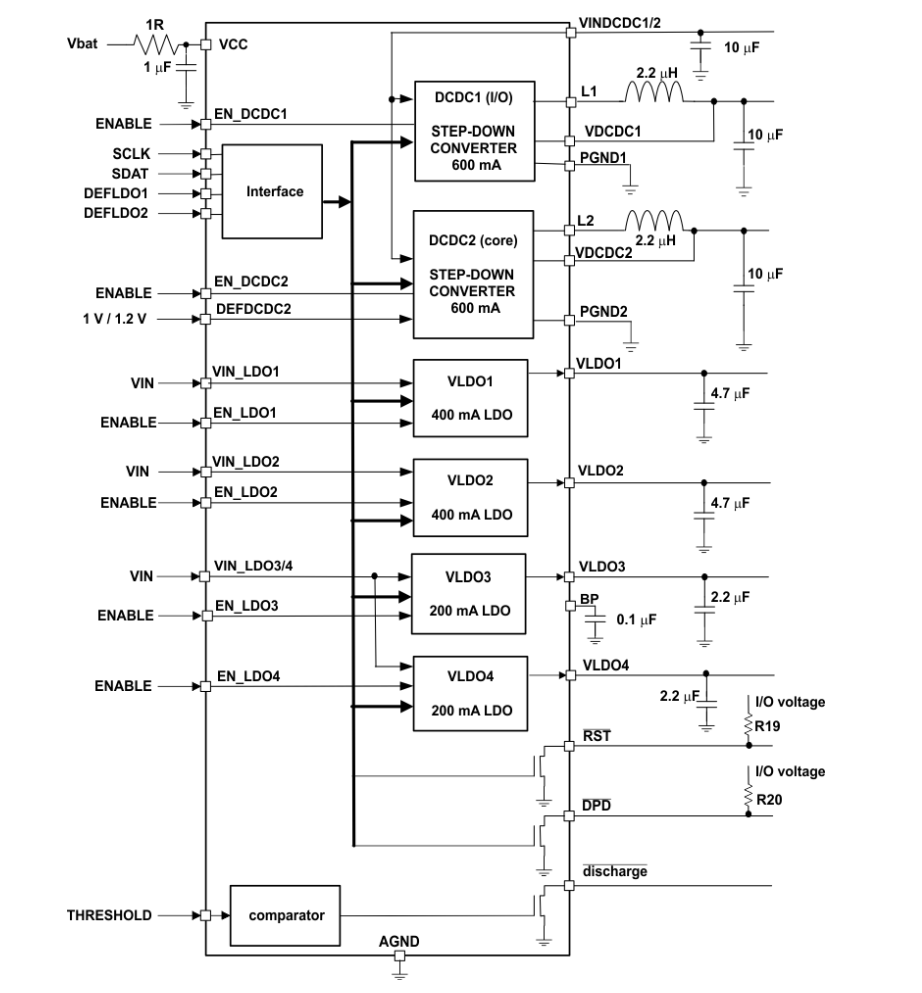

方框圖

?一、概述?
TPS65055是一款集成電源管理IC（PMIC），專為使用單個鋰離子電池或鋰聚合物電池的應用設計，提供多個電源軌。該芯片集成了2個高效降壓轉換器（DC/DC）和4個低壓差線性穩壓器（LDO），具有I2C兼容接口，支持動態電壓調節和多種保護功能。

?二、主要特性?

?降壓轉換器?：
- 2個同步降壓轉換器，每個提供高達0.6A的輸出電流。
- 固定頻率2.25MHz操作，支持PWM和PFM模式。
- 輕負載時自動進入節電模式，提高效率。
?低壓差線性穩壓器?：
- 4個LDO，其中LDO1和LDO2提供高達400mA的輸出電流，LDO3和LDO4提供高達200mA的輸出電流。
- 輸入電壓范圍寬，支持1.5V至6.5V。
?動態電壓調節?：通過I2C接口實現輸出電壓的動態調整。
?多種保護功能?：包括短路保護、過溫保護、欠壓鎖定等。
?小封裝?：采用32引腳VQFN封裝，尺寸小巧。
