TPS650002-Q1 2.25MHz 降壓轉換器,帶有雙通道 LDO 和 SVS 電源管理IC數據手冊

科技綠洲 ? 2025-04-25 09:23 ? 次閱讀

TPS650002-Q1 器件是一款適用于汽車應用的單芯片電源管理 IC (PMIC)。該器件將一個單通道降壓轉換器與兩個低壓差穩壓器組合在一起。該降壓轉換器在輕負載時進入低功耗模式,可在盡可能寬的負載電流范圍內實現最高效率。對于低噪聲應用,可以使用 MODE 引腳強制該器件進入固定頻率 PWM。降壓轉換器允許使用小型電感器電容器來實現小尺寸解決方案。電源就緒狀態輸出可用于排序。LDO 可提供 300 mA 電流,可在 1.6 V 至 6 V 的輸入電壓范圍內工作,因此可以由降壓轉換器供電。降壓轉換器和 LDO 具有獨立的電壓輸入和使能,因此可實現設計和排序的靈活性。

TPS650002-Q1 器件采用 16 引腳無鉛封裝(3mm × 3mm WQFN)。
*附件:tps650002-q1.pdf

特性

  • 適用于汽車應用
  • 符合 AEC-Q100 標準,結果如下:
    • 器件溫度等級 2:–40°C 至 +105°C,T一個
  • 降壓轉換器:
    • V范圍為 2.3 V 至 6 V
    • 2.25MHz 固定頻率作
    • 600mA 輸出電流
  • LDO (勞損電子)
    • V范圍:1.6 V 至 6 V
    • 高達 300mA 的輸出電流
    • 獨立的電源輸入和使能
  • 3 mm × 3 mm 16 引腳 WQFN 封裝

參數

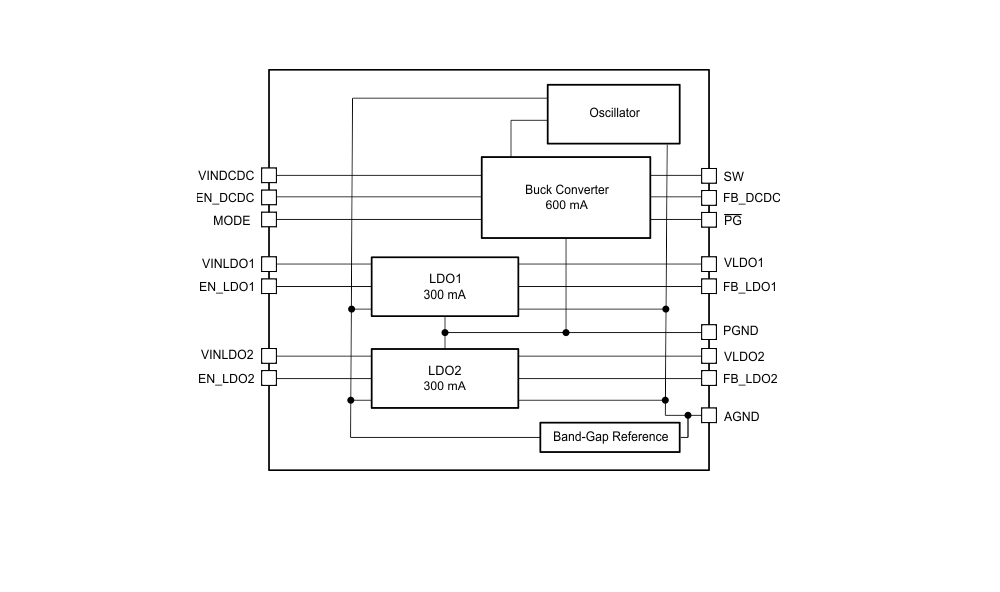

方框圖


1. 概述

TPS650002-Q1是一款專為汽車應用設計的單芯片電源管理IC(PMIC),集成了單個降壓轉換器、兩個低壓差線性穩壓器(LDO)以及電源管理功能。該器件適用于汽車攝像頭模塊、信息娛樂系統、儀表板以及傳感器融合等應用。

2. 主要特性

  • ?AEC-Q100認證?:適用于汽車應用,溫度等級為-40°C至+105°C。
  • ?降壓轉換器?:
    • 輸入電壓范圍:2.3V至6V
    • 固定頻率2.25MHz操作
    • 輸出電流高達600mA
    • 輕載時進入低功耗模式
  • ?LDO?:
    • 兩個獨立的LDO,輸入電壓范圍1.6V至6V
    • 每個LDO輸出電流高達300mA
    • 獨立的電源輸入和使能控制
  • ?封裝?:16引腳WQFN封裝,尺寸為3mm×3mm
  • ?電源良好狀態輸出?:用于電源軌的序列監控

3. 應用

  • 汽車攝像頭模塊
  • 汽車信息娛樂系統
  • 汽車儀表板
  • 汽車傳感器融合

4. 功能描述

  • ?工作模式?:降壓轉換器可根據負載條件在脈沖寬度調制(PWM)和脈沖頻率調制(PFM)之間自動切換,以提高效率。通過MODE引腳可強制進入PWM模式。
  • ?軟啟動?:降壓轉換器具有內部軟啟動電路,可限制啟動時的浪涌電流。
  • ?電源良好信號?:PG引腳為開漏輸出,用于指示降壓轉換器和LDO的工作狀態。當所有啟用的電源軌均處于正常狀態時,PG引腳被拉低。
  • ?使能控制?:通過EN_DCDC、EN_LDO1和EN_LDO2引腳可獨立控制降壓轉換器和LDO的使能狀態。

5. 封裝與訂購信息

  • 封裝類型:16引腳WQFN(3mm×3mm)
  • 環境溫度范圍:-40°C至+105°C
  • 訂購信息:TPS650002TRTERQ1(活性狀態)

6. 文檔與支持

  • 提供相關應用報告和用戶指南,如《Choosing Inductors and Capacitors for DC/DC Converters》和《Using the TPS65000EVM 2.25MHz Step-Down Converter with Dual LDO User's Guide》。
  • TI E2E?在線社區提供技術支持和討論。

7. 注意事項

  • 在設計電路時,應遵循布局指南以確保最佳性能。
  • 該芯片對靜電放電(ESD)敏感,需要采取適當的預防措施。

TPS650002-Q1是一款專為汽車應用優化的電源管理IC,提供高效、可靠的電源解決方案,適用于多種汽車電子設備。
