概述
HMC535LP4(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC PLO。 由于振蕩器的單芯片結構，PLO的相位噪聲性能在溫度、沖擊和工藝條件下均非常出色。 采用+5V電源電壓時，輸出功率為+9 dBm（典型值）。

所有功能（VCO、運算放大器、PFD、預分頻器）完全集成，同時允許使用片外客戶特定環路元件。 PLO MMIC接受230至240 MHz范圍內的單端或差分參考振蕩器輸入信號，并提供數字鎖定檢測器(LD)輸出，以確認環路的狀態。 該鎖相振蕩器采用無引腳QFN 4x4 mm表貼封裝。
數據表：*附件：HMC535LP4 HMC535LP4E鎖相振蕩器，采用SMT封裝，14.7-15.4GHz技術手冊.pdf

應用

• VSAT無線電
• 點對點和點對多點無線電
• 測試設備和工業控制
• 軍事最終用途

特性

• Pout: +9 dBm
• 相位噪聲： 典型值為-110 dBc/Hz（100 KHz）
• 單電源：
  +5V @ 340 mA
  12V @ 28 mA
• QFN無引腳SMT封裝，16 mm2

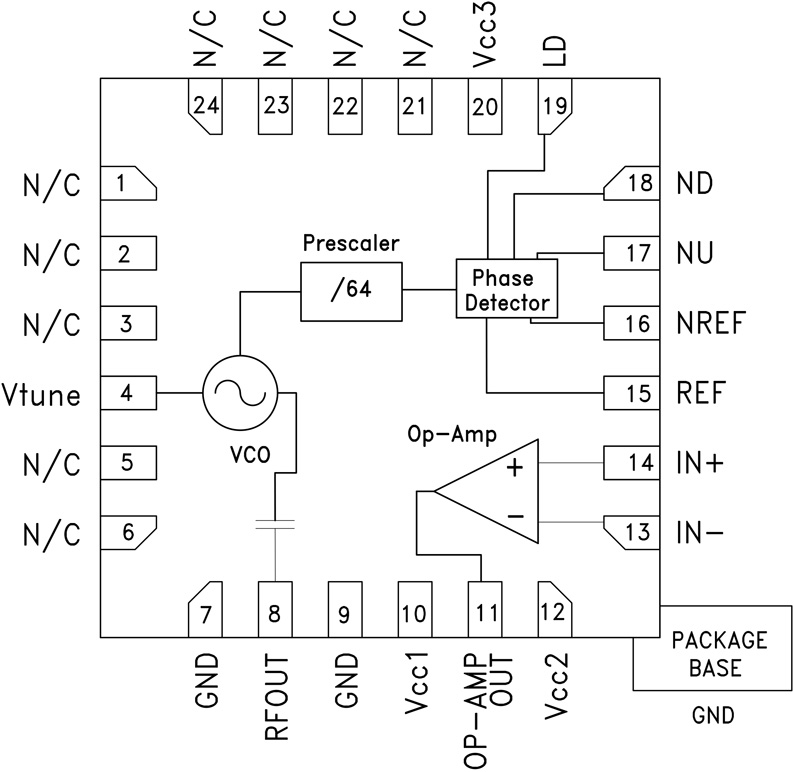

框圖

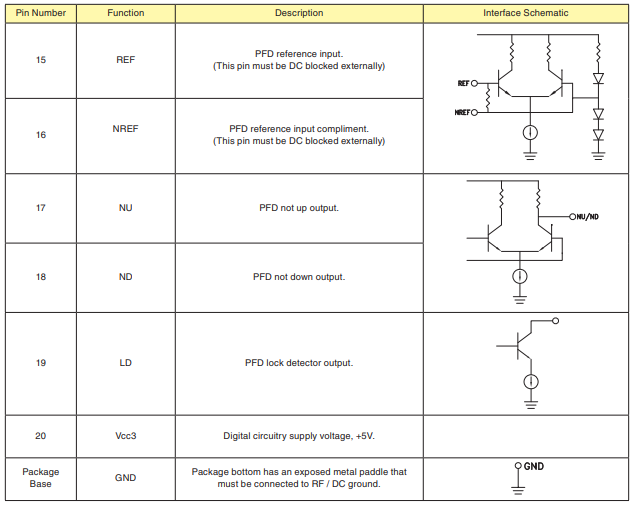

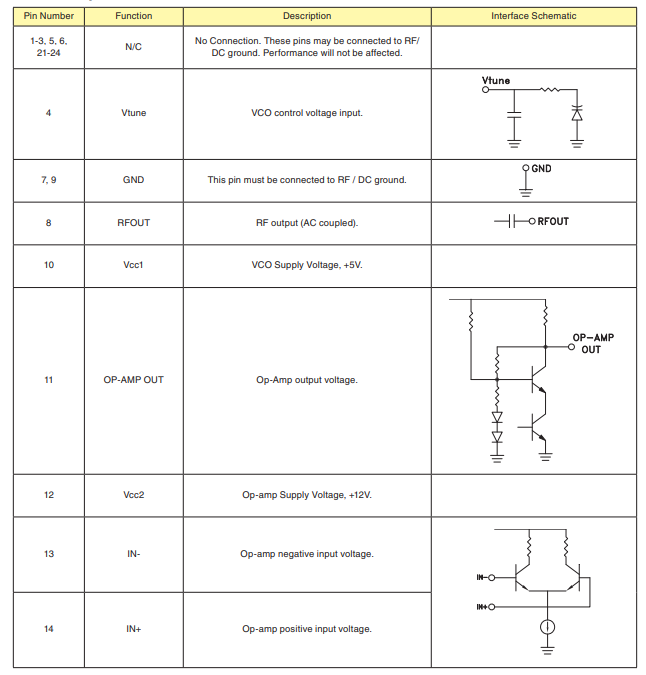

引腳描述

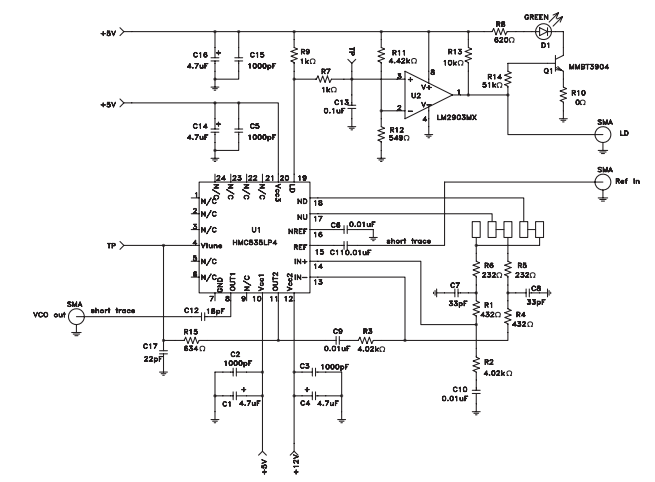

應用電路

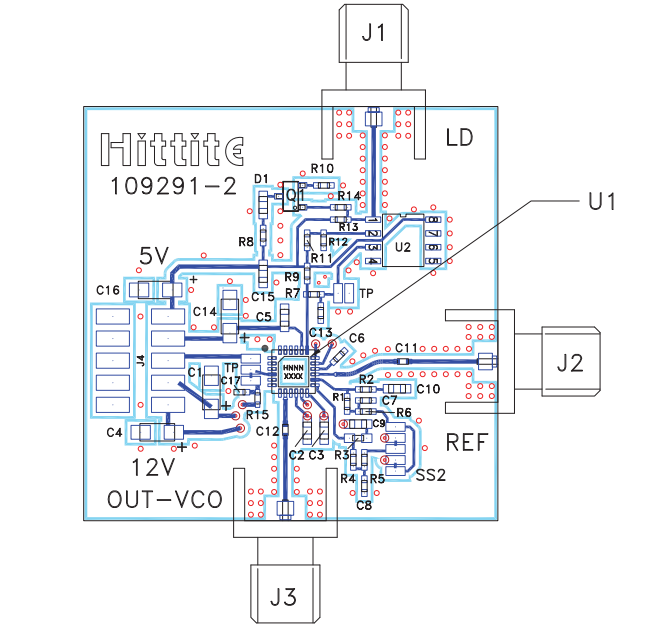

評估PCB
