TPS65321A-Q1 器件是高 VIN DC-DC 降壓轉換器（稱為降壓穩壓器）的組合，具有 100kHz 至 2.5MHz 的可調開關模式頻率，以及高 VIN 280mA 低壓差 （LDO） 穩壓器。降壓穩壓器的輸入范圍為 3.6 V 至 36 V，LDO 穩壓器的輸入范圍為 3 V 至
36 V。降壓穩壓器具有集成的高側 MOSFET，具有低電平有效、漏極開路電源就緒輸出引腳 （nRST）。LDO 穩壓器在空載時具有 45μA （典型值）的低輸入電源電流，還具有集成 MOSFET。低電壓跟蹤功能使 TPS65321A-Q1 能夠在冷啟動條件下跟蹤輸入電源。
*附件：tps65321a-q1.pdf

降壓穩壓器提供靈活的設計，以滿足系統需求。外部環路補償電路允許在適當的工作條件下優化轉換器響應。低紋波脈沖跳躍模式可將空載輸入電源電流降至最大 140 μA。

該器件具有內置保護功能，如軟啟動、限流、熱感應和因功率耗散過大而導致的關斷。此外，該器件具有內部欠壓鎖定 （UVLO） 功能，可在電源電壓過低時關閉器件。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 1 個高 VIN 降壓型 DC-DC 轉換器
  • 輸入范圍為 3.6 V 至 36 V
  • 250mΩ 高側 MOSFET
  • 最大負載電流 3.2 A，輸出可調 1.1 V 至 20 V
  • 可調開關頻率 100 kHz 至 2.5 MHz
  • 與 External Clock 同步
  • 輕負載時效率高，采用脈沖跳躍 Eco 模式?控制方案
  • 最大 140μA 工作靜態電流
  • 復位輸出引腳 （低電平有效、漏極開路）
• 1 個高 VIN 低壓差 （LDO） 穩壓器
  • 輸入范圍為 3 V 至 36 V
  • 280mA 電流能力，空載條件下的典型靜態電流為 35μA
  • I 時 300 mV 的低壓差電壓 O = 200 mA（典型值）
• 兩個穩壓器的過流保護
• 過熱保護
• 采用 PowerPAD? 集成電路封裝的 14 引腳 HTSSOP 封裝

參數

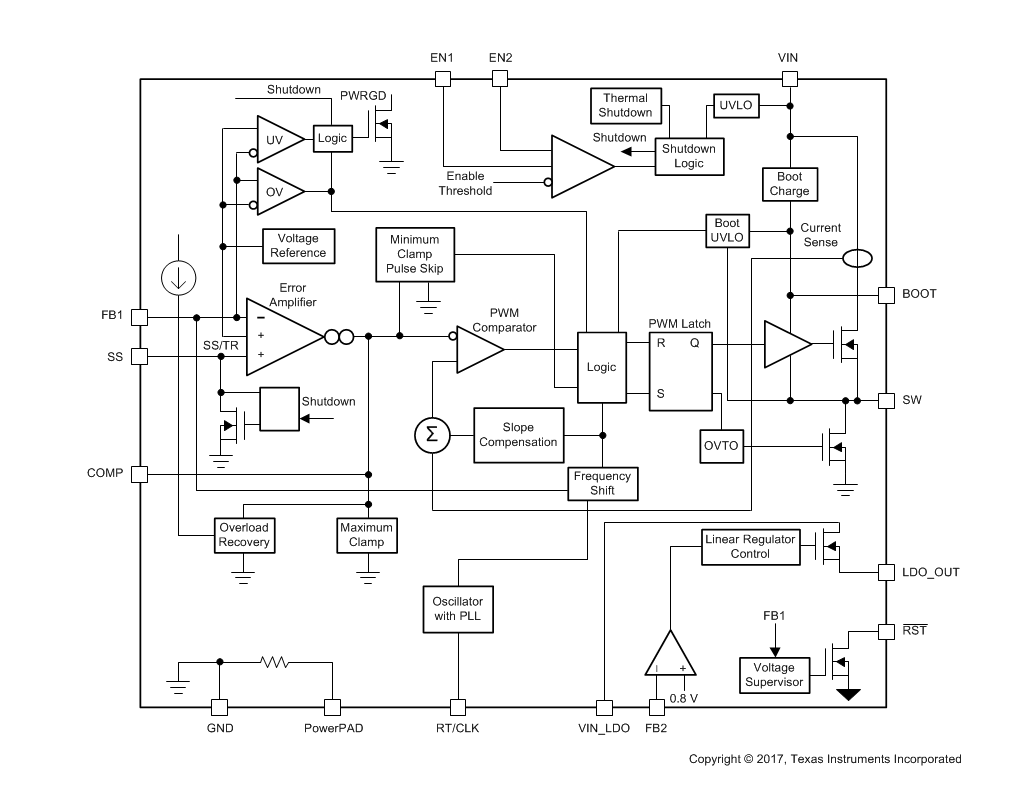

方框圖

1. 概述

TPS65321A-Q1是一款集成了高VIN降壓DC-DC轉換器和LDO（低壓差線性穩壓器）的電源管理IC，專為汽車應用設計。該器件支持寬輸入電壓范圍（3.6V至36V），具有高效率、低靜態電流和多種保護功能。

2. 主要特性

• ?降壓DC-DC轉換器?：
  • 輸入電壓范圍：3.6V至36V
  • 最大負載電流：3.2A
  • 可調輸出電壓：1.1V至20V
  • 可調開關頻率：100kHz至2.5MHz
  • Eco模式控制，提高輕載效率
  • 過流保護和熱保護
  • 低靜態電流：最大140μA
• ?LDO穩壓器?：
  • 輸入電壓范圍：3V至36V
  • 最大輸出電流：280mA
  • 低壓差電壓：300mV（典型值）
  • 低靜態電流：35μA（典型值，無負載）
• ?其他特性?：
  • 集成高側MOSFET和軟啟動功能
  • 重置輸出（nRST），活動低、開漏輸出
  • 過壓保護和欠壓鎖定（UVLO）
  • 14引腳HTSSOP封裝，帶PowerPAD

3. 應用場景

TPS65321A-Q1適用于汽車信息娛樂系統、高級駕駛輔助系統（ADAS）、汽車遠程信息處理等應用，需要高效、可靠的電源管理解決方案。

4. 功能描述

• ?固定頻率PWM控制?：降壓DC-DC轉換器采用固定頻率、峰值電流模式控制，實現穩定的輸出電壓調節。
• ?Eco模式?：在輕載條件下，通過脈沖跳躍模式減少開關和柵極驅動損耗，提高效率。
• ?軟啟動?：通過連接軟啟動電容到SS引腳，限制啟動時的浪涌電流，并提供電源排序功能。
• ?過流保護?：內置電流限制功能，防止過流損壞。
• ?熱保護?：內置熱關斷功能，防止結溫過高導致損壞。

5. 封裝與訂購信息

• ?封裝?：14引腳HTSSOP封裝，帶PowerPAD
• ?訂購信息?：請參考數據手冊中的訂購指南部分，獲取具體的訂購信息和包裝選項。

6. 布局與散熱

• ?布局指南?：提供了PCB布局時的注意事項，包括電容的放置、地線的連接、電源和信號路徑的分離等，以優化性能和減少噪聲。
• ?散熱設計?：通過PowerPAD引腳連接到PCB的地平面，實現有效的熱散逸。數據手冊中提供了熱阻信息，以幫助用戶進行散熱設計。

7. 文檔與支持

• ?數據手冊?：提供了詳細的電氣特性、功能描述、應用信息和布局指南。
• ?設計支持?：TI提供了多種設計支持資源，包括應用報告、設計檢查表和評估模塊用戶指南等。
• ?社區資源?：用戶可以通過TI的E2E在線社區獲取技術支持和與其他工程師交流經驗。

TPS65321A-Q1以其高效率、豐富的保護功能和緊湊的封裝，成為汽車應用中電源管理的理想選擇。
